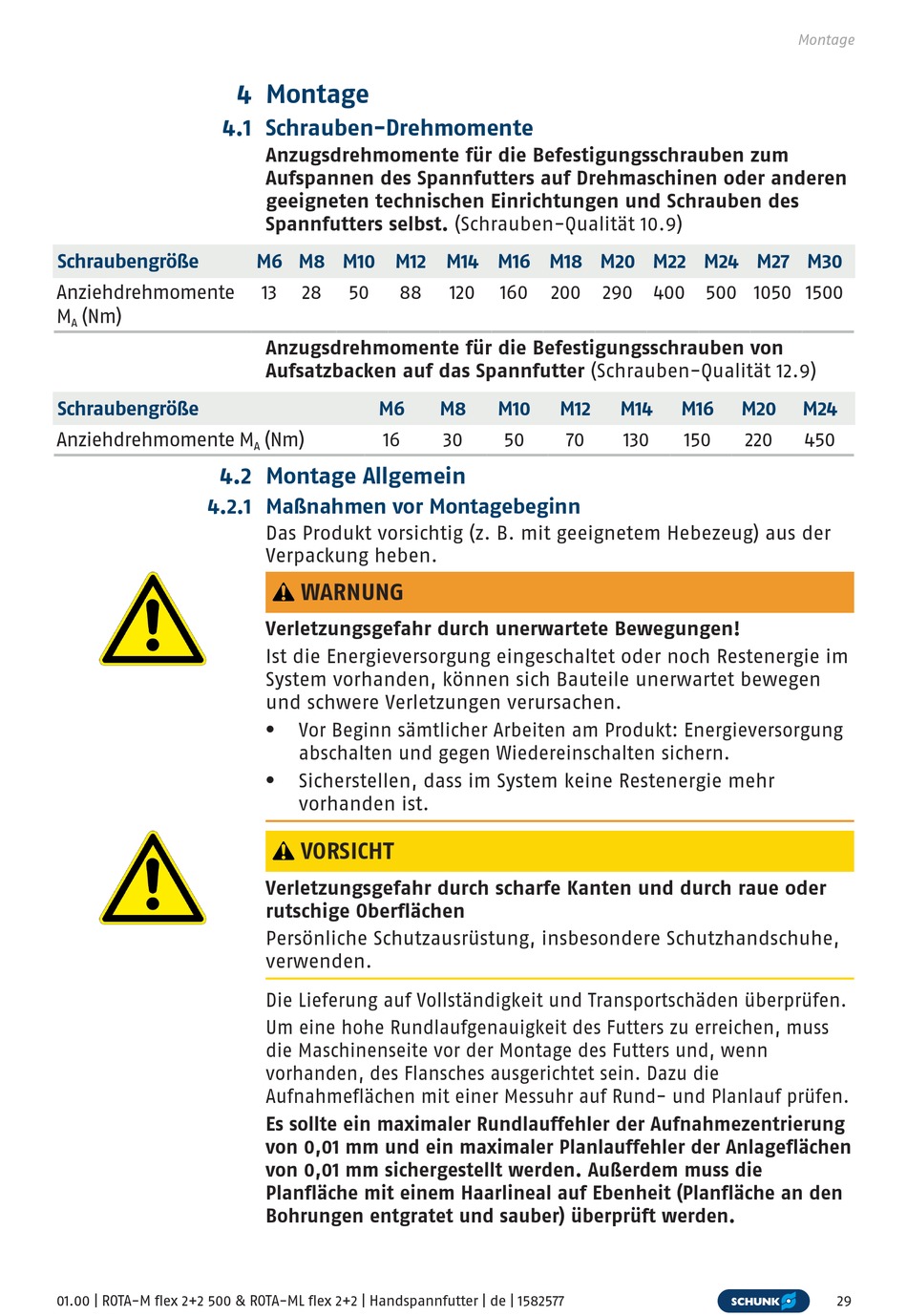

4.1 Schrauben-Drehmomente
Schraubengröße
Anziehdrehmomente
M (Nm)
A
Schraubengröße
Anziehdrehmomente M
4.2 Montage Allgemein
4.2.1 Maßnahmen vor Montagebeginn
01.00 | ROTA-M flex 2+2 500 & ROTA-ML flex 2+2 | Handspannfutter | de | 1582577
4 Montage
Anzugsdrehmomente für die Befestigungsschrauben zum
Aufspannen des Spannfutters auf Drehmaschinen oder anderen
geeigneten technischen Einrichtungen und Schrauben des
Spannfutters selbst. (Schrauben-Qualität 10.9)
M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
13 28 50 88
Anzugsdrehmomente für die Befestigungsschrauben von
Aufsatzbacken auf das Spannfutter (Schrauben-Qualität 12.9)
M6
(Nm) 16
A
Das Produkt vorsichtig (z. B. mit geeignetem Hebezeug) aus der
Verpackung heben.
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im
System vorhanden, können sich Bauteile unerwartet bewegen
und schwere Verletzungen verursachen.
Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung
l
abschalten und gegen Wiedereinschalten sichern.
Sicherstellen, dass im System keine Restenergie mehr
l
vorhanden ist.
VORSICHT
Verletzungsgefahr durch scharfe Kanten und durch raue oder
rutschige Oberflächen
Persönliche Schutzausrüstung, insbesondere Schutzhandschuhe,
verwenden.
Die Lieferung auf Vollständigkeit und Transportschäden überprüfen.
Um eine hohe Rundlaufgenauigkeit des Futters zu erreichen, muss
die Maschinenseite vor der Montage des Futters und, wenn
vorhanden, des Flansches ausgerichtet sein. Dazu die
Aufnahmeflächen mit einer Messuhr auf Rund- und Planlauf prüfen.
Es sollte ein maximaler Rundlauffehler der Aufnahmezentrierung
von 0,01 mm und ein maximaler Planlauffehler der Anlageflächen
von 0,01 mm sichergestellt werden. Außerdem muss die
Planfläche mit einem Haarlineal auf Ebenheit (Planfläche an den
Bohrungen entgratet und sauber) überprüft werden.
120 160 200 290 400 500 1050 1500
M8 M10 M12
30 50 70
M14 M16 M20
130 150 220
Montage
M24
450
