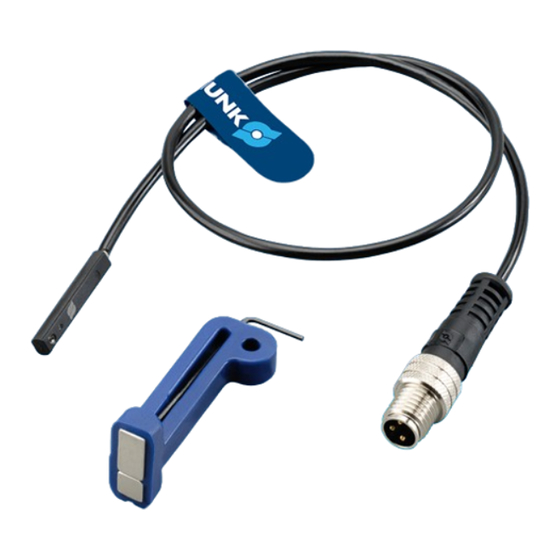

SCHUNK MMS 22-PI1-EX Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für MMS 22-PI1-EX:
- Inbetriebnahmeanleitung (2 Seiten) ,
- Inbetriebnahmeanleitung (2 Seiten)
Verwandte Anleitungen für SCHUNK MMS 22-PI1-EX
Inhaltszusammenfassung für SCHUNK MMS 22-PI1-EX

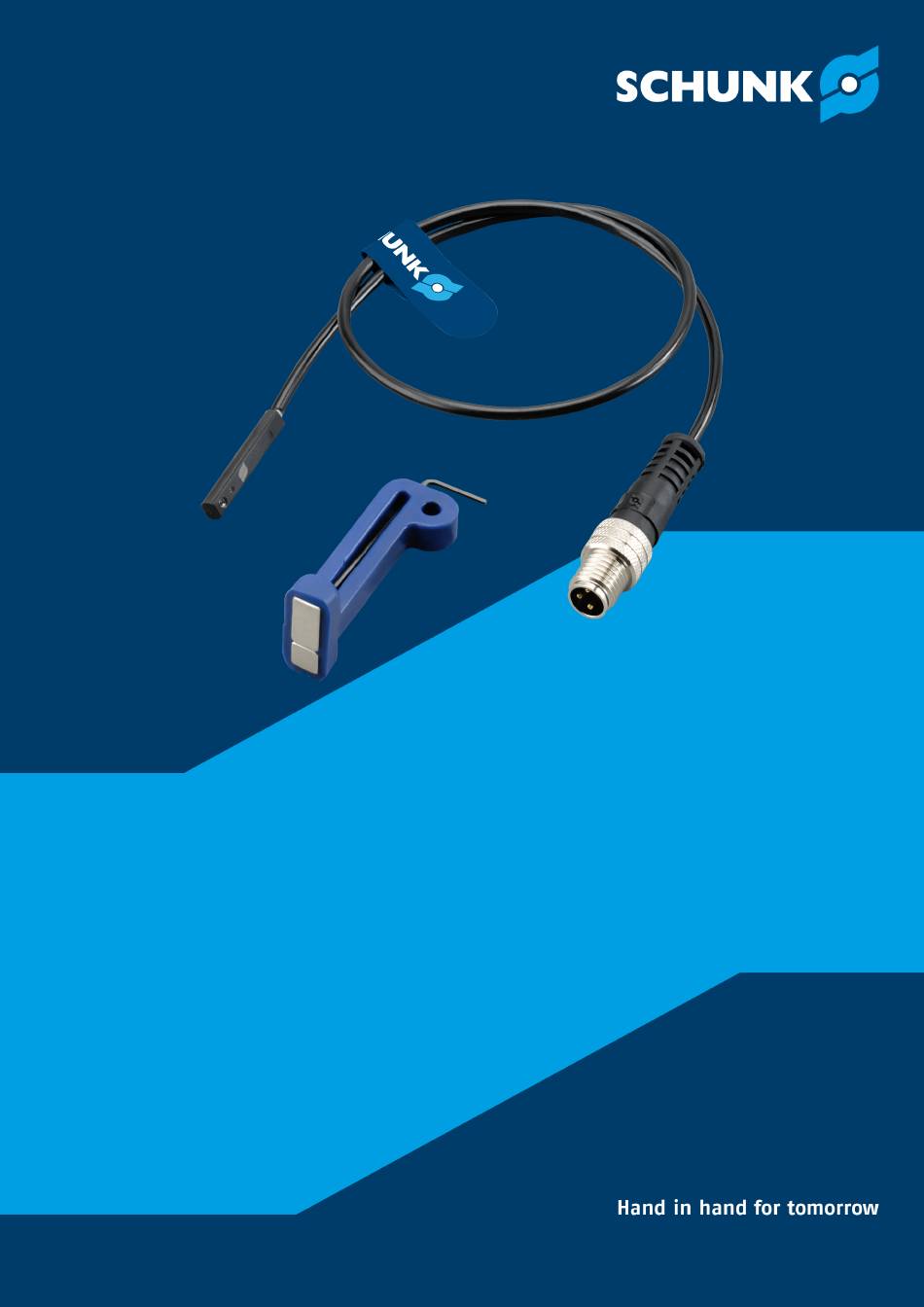

- Seite 1 Montage- und Betriebsanleitung MMS 22-PI1-EX / MMSK 22-PI1-EX Magnetschalter Original Betriebsanleitung...
- Seite 2 Verfügung. Fragen Sie uns und fordern Sie uns heraus. Wir lösen Ihre Aufgabe! Mit freundlichen Grüßen Ihr SCHUNK-Team Customer Management Tel. +49-7133-103-2503 Fax +49-7133-103-2189 cmg@de.schunk.com Betriebsanleitung bitte vollständig lesen und produktnah aufbewahren. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 3 Diese Anleitung gilt für folgende Varianten: MMS 22-PI1-EX / MMSK 22-PI1-EX MMS 22-PI1-EX / MMSK 22-PI1-EX -SA, mit seitlichem Kabelabgang MMS 22-PI1-EX / MMSK 22-PI1-EX -HD, mit Gehäuse aus Edelstahl 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 4 Beipack (inkl. Magnetteachwerkzeug, Identnummer 301030) 1.4 ATEX Zulassungen II 2 G Ex mb IIC T6 Gb II 2 D Ex tb IIIC T85°C Db KEMA 08ATEX0130 X 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 5 Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen, können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 6 Alle Arbeiten durch dafür qualifiziertes Personal durchführen lassen. Vor Arbeiten am Produkt muss das Personal die komplette Anleitung gelesen und verstanden haben. Landesspezifische Unfallverhütungsvorschriften und die allgemeinen Sicherheitshinweise beachten. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 7 MMSK 22-PI1-EX Umgebungstemperatur [°C] (Kabel fest verlegt) Min. - 10 Max. + 70 Nennspannung [VDC] Min. Max. Schutzart IP (Sensor gesteckt) Weitere technische Daten enthält das Katalogdatenblatt. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 8 Maximales Anzugsdrehmoment beachten. Ferromagnetische Bauteile verändern die Schaltpositionen des Sensors, z. B. Adapterplatte aus Baustahl. Bei ferromagnetischen Adapterplatten: Zuerst Modul auf Adapterplatte montieren. Danach Schaltposition des Sensors einstellen. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 9 4.3 Elektrischer Anschluss Schaltungsart: PNP Schaltfunktion: Schließer Variante MMS 22-PI1 ... EX: Stecker M8 Variante MMSK 22-PI1 ... EX: 2 m Kabel, offene Litze Braun Versorgungsspannung 4 Schwarz Ausgang Blau 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 10 (LED leuchtet). Durch Anziehen des Gewindestiftes (3), den Sensor (1) in dieser Stellung in der Nut (2) verklemmen. ð Anzugsdrehmoment von maximal 10 Ncm beachten. Schaltposition testen. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 11 Magnetfeld zu groß oder zu klein ist. Wenn es zu einem doppelten oder einem ungeeignetem Schaltpunkt kommt, sollte der Sensor (3) um 2 mm verschoben und neu eingelernt werden. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 12 Ausschaltpunkt. Wird der Ausschaltpunkt zu weit entfernt vom Einschaltpunkt eingelernt, wird automatisch der Ausschaltpunkt nahe am Einschaltpunkt verwendet. Dann muss der Ausschaltpunkt näher am Einschaltpunkt eingelernt werden. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 13 Nachbarmoduls auf mindestens 10 mm vergrößern. HINWEIS Wenn die genannten Maßnahmen nicht zur Behebung des Fehlers führen: Zur Fehlerbehebung an den Service von SCHUNK wenden. 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 14 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 15 01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598...
- Seite 16 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
