16

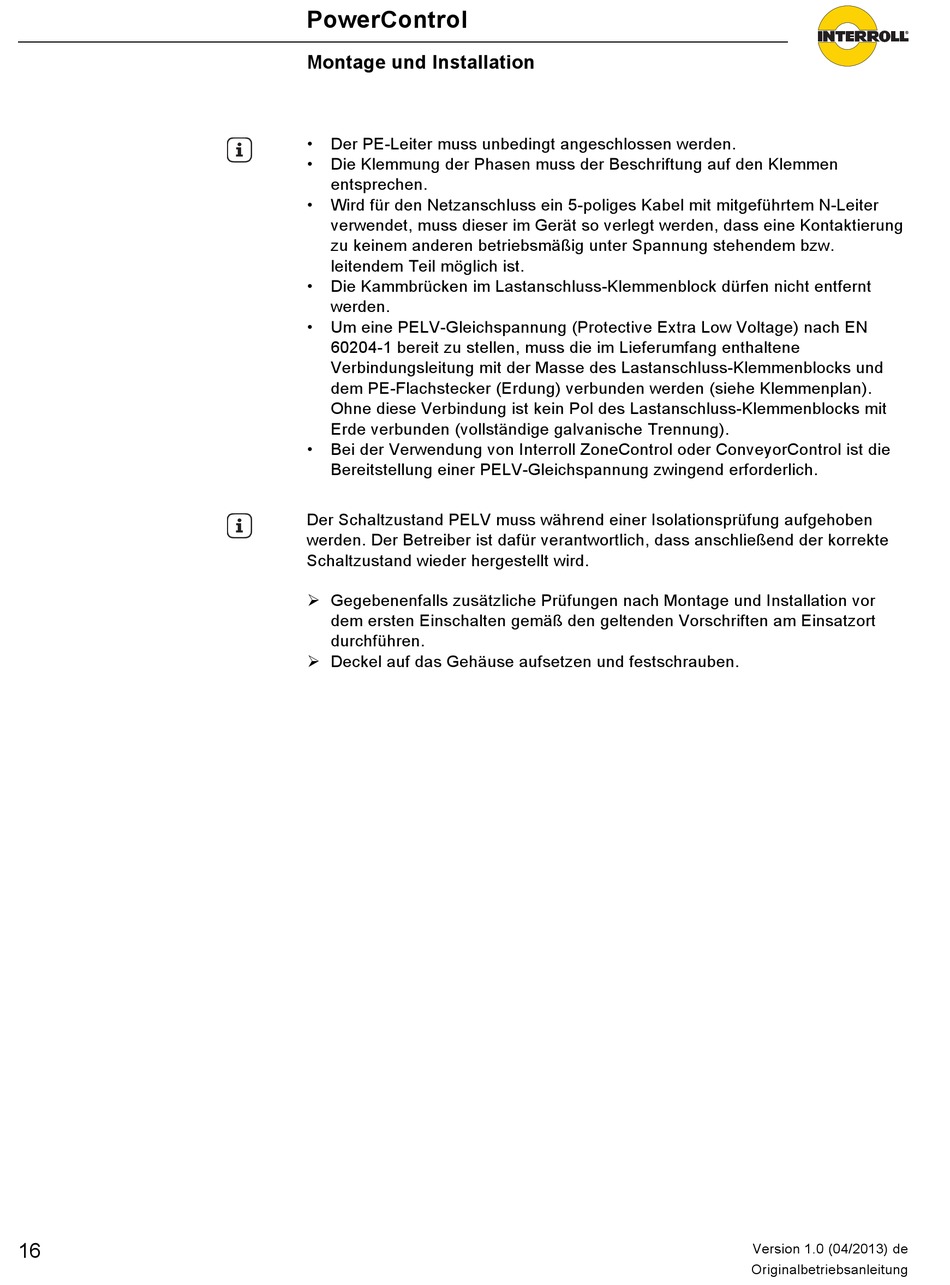

PowerControl
Montage und Installation
Tipp
•
Der PE-Leiter muss unbedingt angeschlossen werden.
•
Die Klemmung der Phasen muss der Beschriftung auf den Klemmen
entsprechen.
•
Wird für den Netzanschluss ein 5-poliges Kabel mit mitgeführtem N-Leiter
verwendet, muss dieser im Gerät so verlegt werden, dass eine Kontaktierung
zu keinem anderen betriebsmäßig unter Spannung stehendem bzw.
leitendem Teil möglich ist.
•
Die Kammbrücken im Lastanschluss-Klemmenblock dürfen nicht entfernt
werden.
•
Um eine PELV-Gleichspannung (Protective Extra Low Voltage) nach EN
60204-1 bereit zu stellen, muss die im Lieferumfang enthaltene
Verbindungsleitung mit der Masse des Lastanschluss-Klemmenblocks und
dem PE-Flachstecker (Erdung) verbunden werden (siehe Klemmenplan).
Ohne diese Verbindung ist kein Pol des Lastanschluss-Klemmenblocks mit
Erde verbunden (vollständige galvanische Trennung).
•
Bei der Verwendung von Interroll ZoneControl oder ConveyorControl ist die
Bereitstellung einer PELV-Gleichspannung zwingend erforderlich.
Tipp
Der Schaltzustand PELV muss während einer Isolationsprüfung aufgehoben
werden. Der Betreiber ist dafür verantwortlich, dass anschließend der korrekte
Schaltzustand wieder hergestellt wird.
Gegebenenfalls zusätzliche Prüfungen nach Montage und Installation vor
dem ersten Einschalten gemäß den geltenden Vorschriften am Einsatzort
durchführen.
Deckel auf das Gehäuse aufsetzen und festschrauben.
Version 1.0 (04/2013) de
Originalbetriebsanleitung
