Version 1.0 (04/2013) de
Originalbetriebsanleitung
PowerControl
Montage und Installation
Wenn die Last nicht über Profilflachkabel angeschlossen wird, die
Profilflachkabeldichtung gegen eine dem Kabeltyp entsprechende Dichtung
tauschen. Runddichtungen für Rundkabel mit Manteldurchmesser 6 bis13 mm
sind im Lieferumfang enthalten.
Wenn der Netzanschluss für eine weitere PowerControl durchgeschleust
werden soll, die Staubschutzkappe der entsprechenden Verschraubung
entnehmen. Staubschutzkappe nicht durchstoßen.
Sicherstellen, dass alle Verschraubungen vorhanden sind und mit geeigneten
Dichtungen versehen sind. Gegebenenfalls defekte Verschraubungen gegen
neue tauschen. Es dürfen nur Verschraubungen der Größe M20 verwendet
werden, die gegen das Gehäuse ohne zusätzlichen Dichtring einen
Schutzgrad von mindestens IP54 gewährleisten.
Leitungen geeignet abmanteln und die Isolierung in ausreichender Länge von
der Leitung entfernen.
Leitungen gemäß Klemmenplan anschließen.
Tipp
In der PowerControl sind Klemmen vom Typ WAGO-TOPJOB montiert; die
Hinweise des Herstellers bzgl. Aufbau und Lösen der Leitungsverbindungen für
diesen Klemmentyp müssen beachtet und eingehalten werden. Zum Betätigen
der Klemmen muss das WAGO-TOPJOB Werkzeug oder ein anderes geeignetes
Werkzeug benutzt werden.

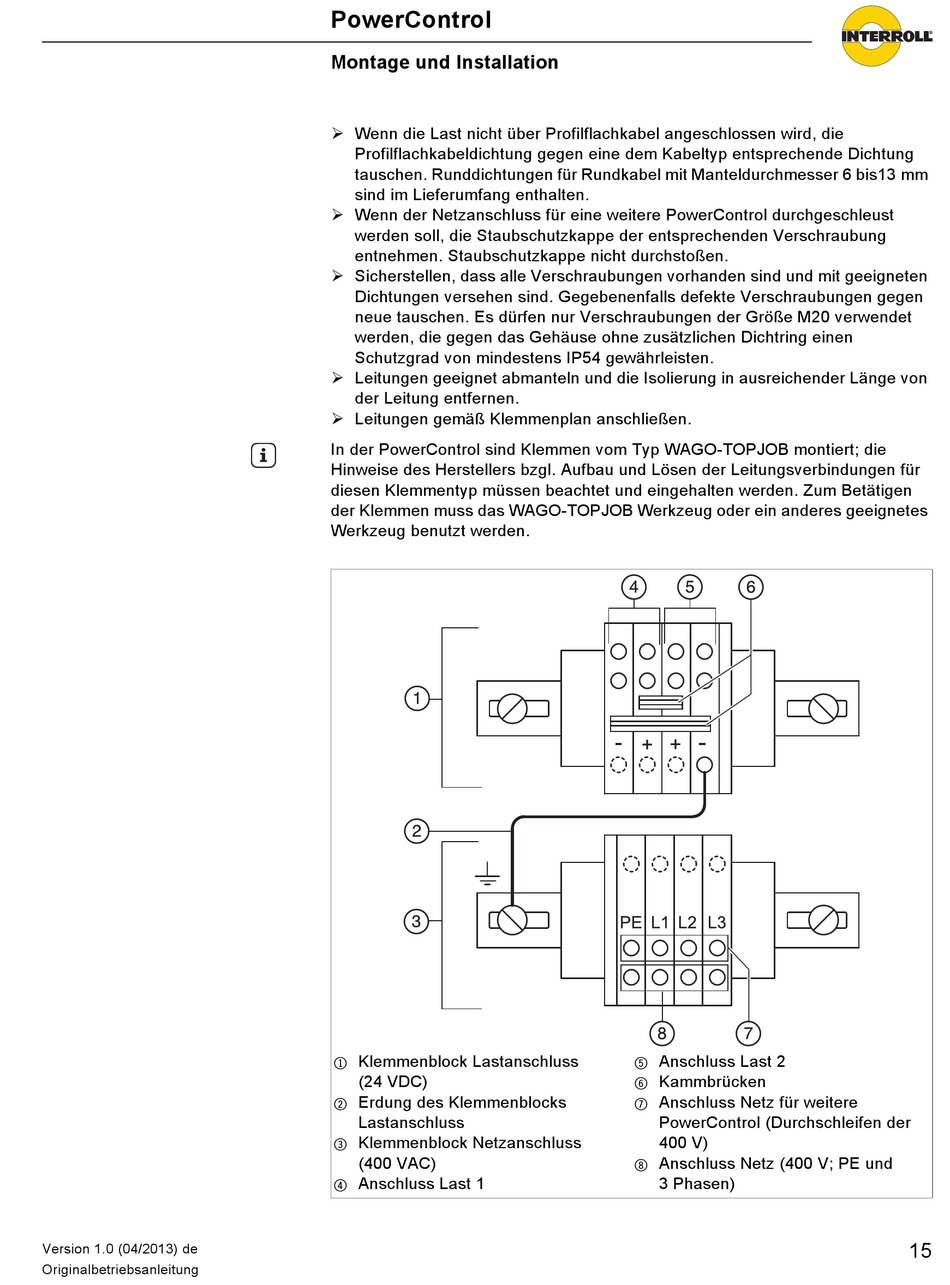

Klemmenblock Lastanschluss
1
(24 VDC)
Erdung des Klemmenblocks
2
Lastanschluss
Klemmenblock Netzanschluss
3
(400 VAC)
Anschluss Last 1
4
Anschluss Last 2
5
Kammbrücken
6
Anschluss Netz für weitere
7
PowerControl (Durchschleifen der
400 V)
Anschluss Netz (400 V; PE und
8
3 Phasen)
15
