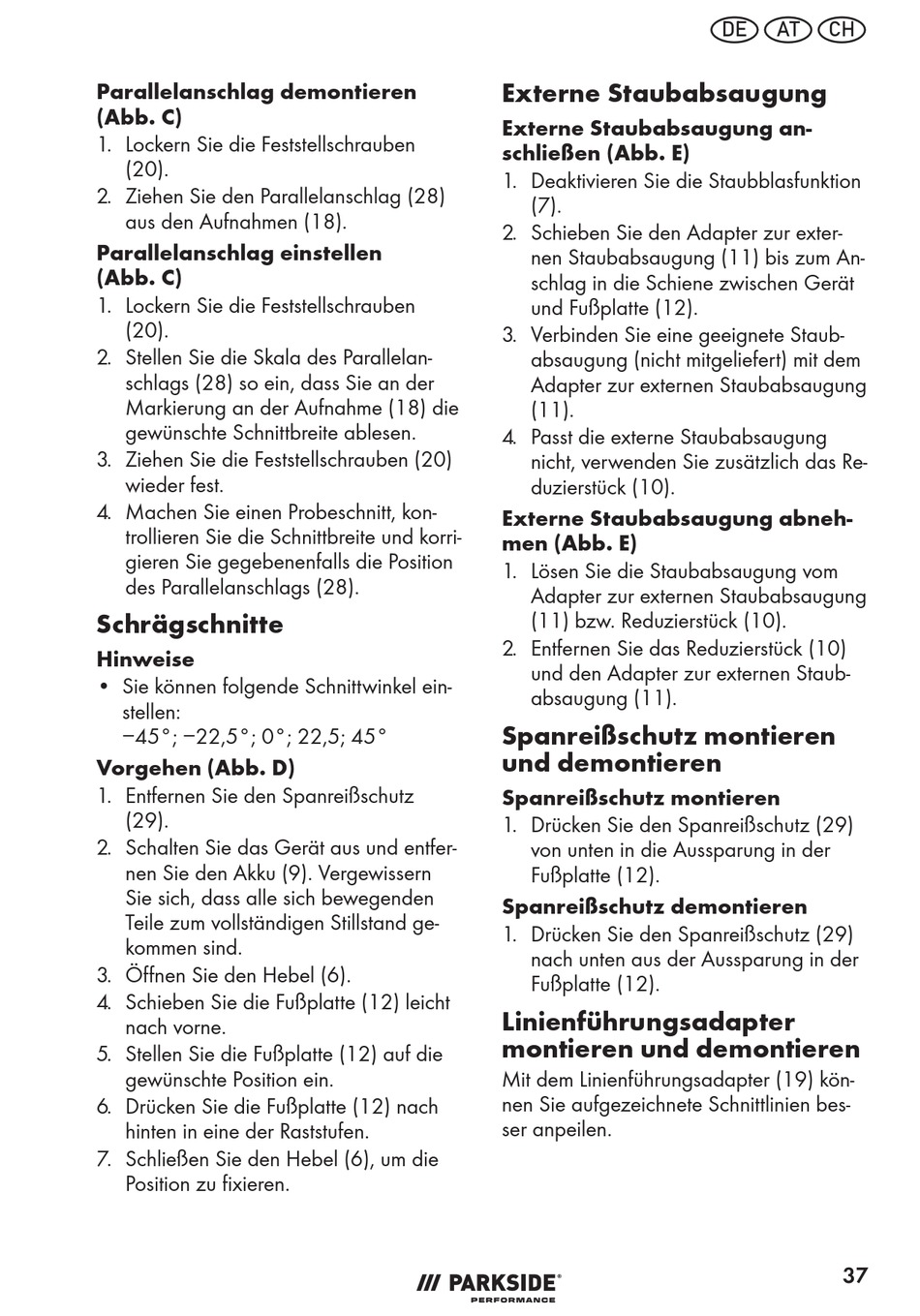

Parallelanschlag demontieren
(Abb. C)
1. Lockern Sie die Feststellschrauben
(20).
2. Ziehen Sie den Parallelanschlag (28)
aus den Aufnahmen (18).
Parallelanschlag einstellen
(Abb. C)
1. Lockern Sie die Feststellschrauben
(20).
2. Stellen Sie die Skala des Parallelan-
schlags (28) so ein, dass Sie an der
Markierung an der Aufnahme (18) die
gewünschte Schnittbreite ablesen.
3. Ziehen Sie die Feststellschrauben (20)
wieder fest.
4. Machen Sie einen Probeschnitt, kon-
trollieren Sie die Schnittbreite und korri-
gieren Sie gegebenenfalls die Position
des Parallelanschlags (28).
Schrägschnitte
Hinweise
• Sie können folgende Schnittwinkel ein-
stellen:
−45°; −22,5°; 0°; 22,5; 45°
Vorgehen (Abb. D)
1. Entfernen Sie den Spanreißschutz
(29).
2. Schalten Sie das Gerät aus und entfer-
nen Sie den Akku (9). Vergewissern
Sie sich, dass alle sich bewegenden
Teile zum vollständigen Stillstand ge-
kommen sind.
3. Öffnen Sie den Hebel (6).
4. Schieben Sie die Fußplatte (12) leicht
nach vorne.
5. Stellen Sie die Fußplatte (12) auf die
gewünschte Position ein.
6. Drücken Sie die Fußplatte (12) nach
hinten in eine der Raststufen.
7. Schließen Sie den Hebel (6), um die
Position zu fixieren.
Externe Staubabsaugung
Externe Staubabsaugung an-
schließen (Abb. E)
1. Deaktivieren Sie die Staubblasfunktion
(7).
2. Schieben Sie den Adapter zur exter-
nen Staubabsaugung (11) bis zum An-
schlag in die Schiene zwischen Gerät
und Fußplatte (12).
3. Verbinden Sie eine geeignete Staub-
absaugung (nicht mitgeliefert) mit dem
Adapter zur externen Staubabsaugung
(11).
4. Passt die externe Staubabsaugung
nicht, verwenden Sie zusätzlich das Re-
duzierstück (10).
Externe Staubabsaugung abneh-
men (Abb. E)
1. Lösen Sie die Staubabsaugung vom
Adapter zur externen Staubabsaugung
(11) bzw. Reduzierstück (10).
2. Entfernen Sie das Reduzierstück (10)
und den Adapter zur externen Staub-
absaugung (11).
Spanreißschutz montieren
und demontieren
Spanreißschutz montieren
1. Drücken Sie den Spanreißschutz (29)
von unten in die Aussparung in der
Fußplatte (12).
Spanreißschutz demontieren
1. Drücken Sie den Spanreißschutz (29)
nach unten aus der Aussparung in der
Fußplatte (12).
Linienführungsadapter
montieren und demontieren
Mit dem Linienführungsadapter (19) kön-
nen Sie aufgezeichnete Schnittlinien bes-
ser anpeilen.
