Liquiline System CA80AM
Endress+Hauser
Klemme
82
81
LEDs auf der Modulfront
LED Bezeichnung
PWR Power
BF Bus failure
SF System failure
COM Communication
T Bus termination
DIP-Schalter auf der Modulfront
DIP Werkseinstel-
lung
1-128 ON
OFF
Service OFF
6.5 Hardwareeinstellungen
6.5.1 Busterminierung (nur Modul 485DP oder 485MB)
Zur Terminierung haben Sie 2 Möglichkeiten:
1. Interne Terminierung (über DIP-Schalter auf der Modulplatine)

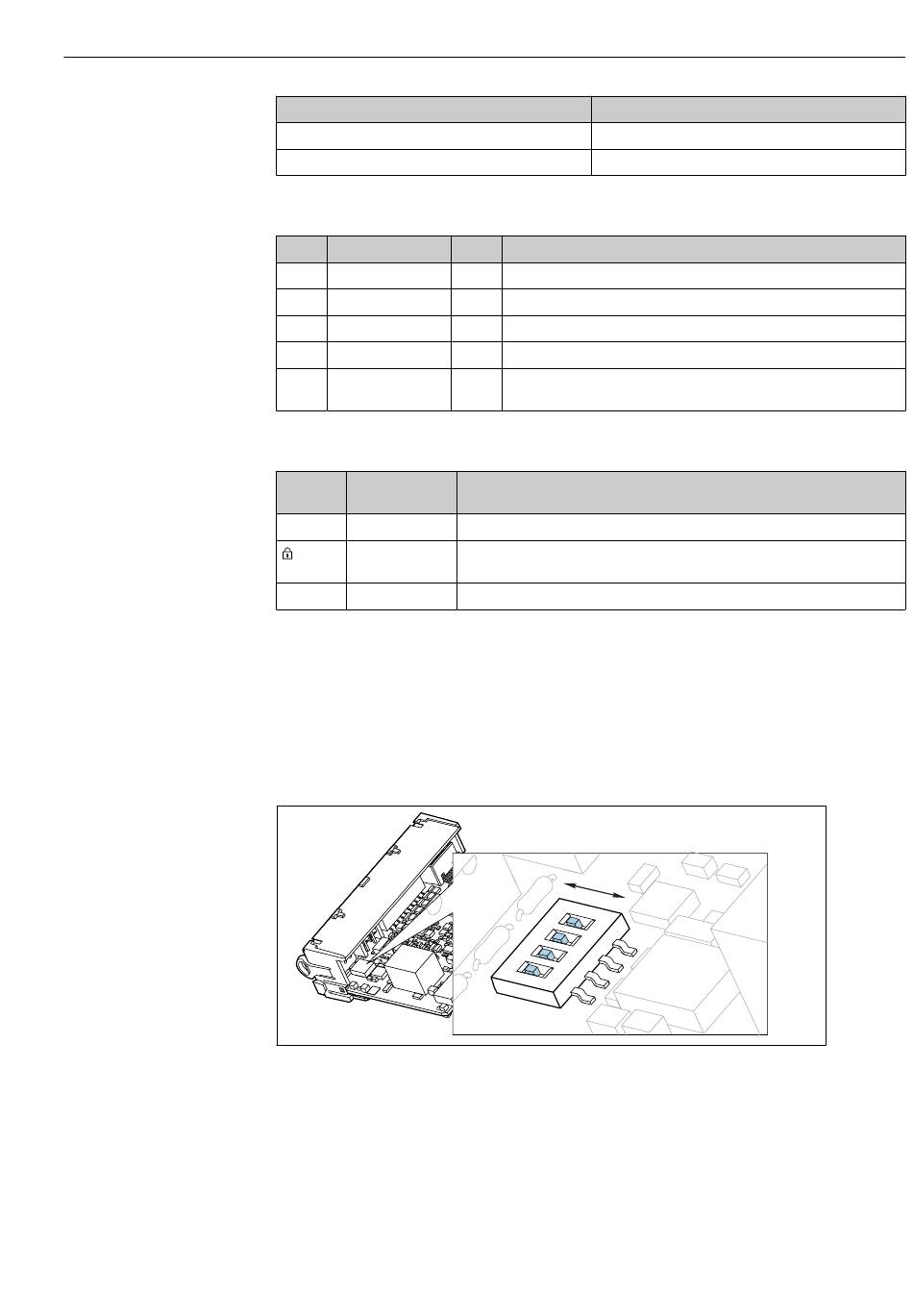

 53 DIP-Schalter für die interne Terminierung
‣
Alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z. B. einer Pinzette, in die Stel-
lung "ON" stellen.
 Die interne Terminierung wird verwendet.
Modbus RS485
DGND
VP
Farbe Beschreibung
GN Versorgungsspannung liegt an und Modul ist initialisiert.
RD Busfehler
RD Gerätefehler
YE Modbus-Telegramm wird empfangen oder versendet.
YE • Aus = Keine Terminierung
• Ein = Terminierung wird verwendet
Belegung
Busadresse (→ "Inbetriebnahme/Kommunikation")
Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über
Vor-Ort-Bedienung
Der Schalter ist ohne Funktion.
"OFF"
"ON"
Elektrischer Anschluss
