Montage
18
‣
Maximale Höhendifferenz und maximale Entfernung vom Probenahmeort unbedingt
beachten.
‣
Einen freien Ablauf sicherstellen, keine Syphonbildung.
‣
Eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicherstellen.
‣
Offen ausgelieferte Analysatoren (d. h. Analysatoren ohne Tür) ausschließlich in abge-
schlossenen Bereichen aufstellen oder in einen Umschrank oder in eine ähnliche Ein-
richtung einbauen.
‣
Nur Ausführung "Outdoor": Für die Außenaufstellung wird die Mastmontage empfoh-
len.
5.1.4 Montageabstände

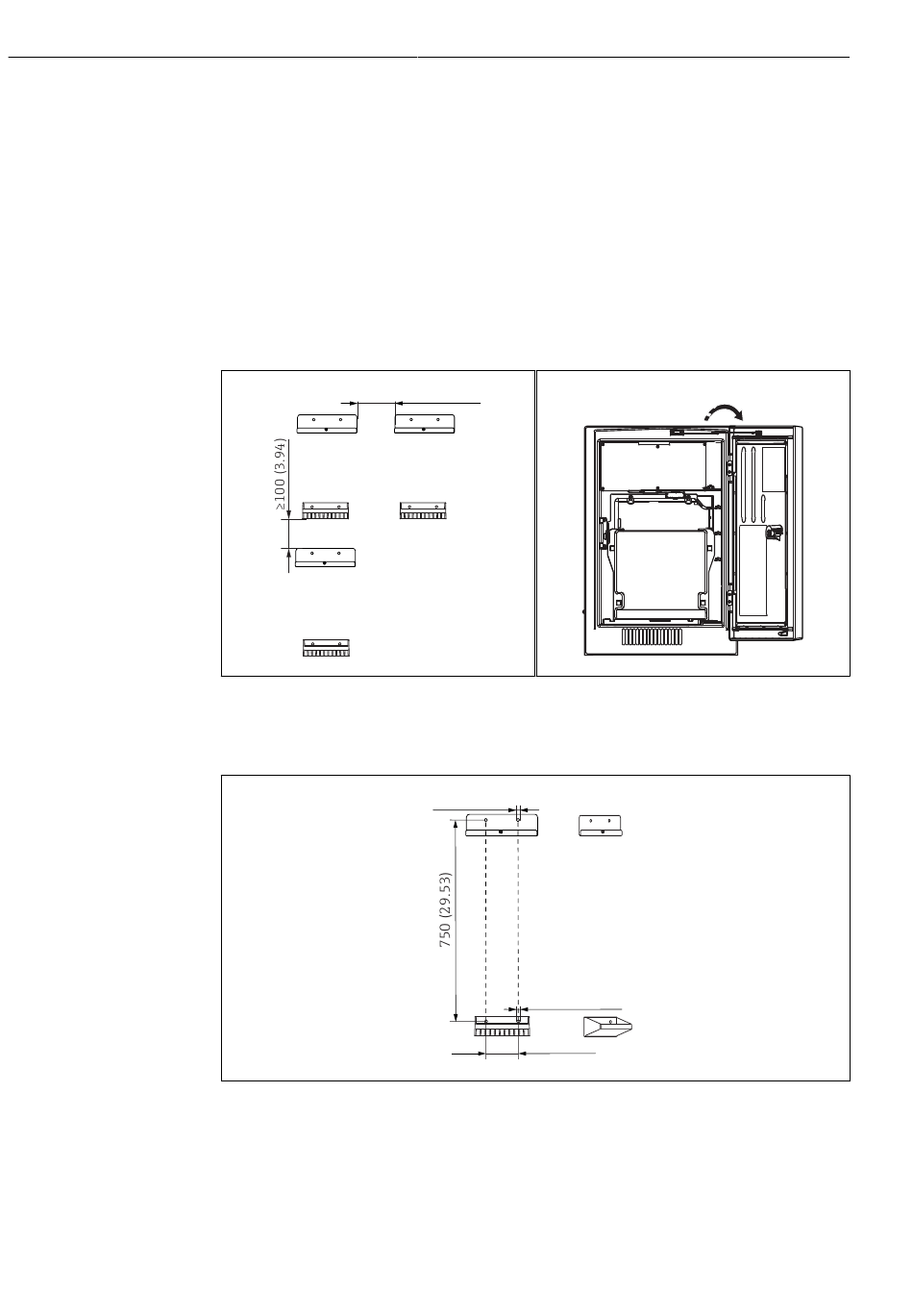

Montageabstand Analysator
 17 Notwendiger Montageabstand. Maßeinheit mm
(in).
Montageabstand bei Ausführung für Wandmontage
 19 Abmessungen Halterung. Maßeinheit mm (in)
≥330(12.99)
A0036774
 18
Ø 11 (0.43)
Ø 10.7 (0.42)
120 (4.72)
Liquiline System CA80AM
≤116 °
Maximaler Öffnungswinkel
Endress+Hauser
A0036775
A0036779
