DE
Seite 22

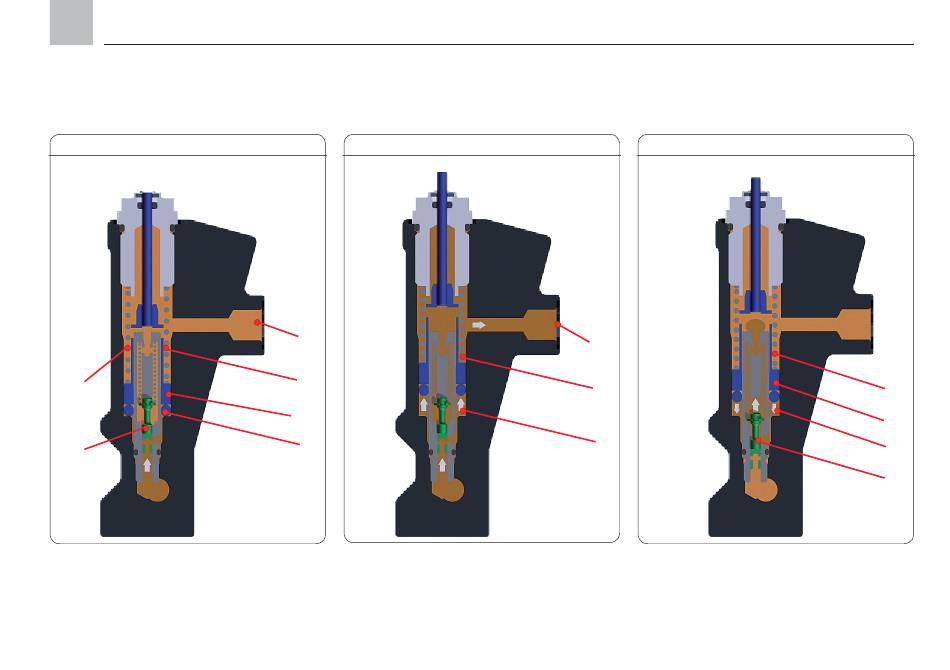

VR-Verteiler-Druckaufbau, Abb. 7
5
4
Der Steuerkolben (4) öffnet den Einlass zur
unteren Dosierkammer (5).
VR-Verteiler, Druckaufbau bis max-Druck, Abb. 8
7
8
6
5
Füllen der unteren Dosierkammer (5) und
Ausstoßen des Dosiervolumens über die obere
Dosierkammer (8) hin zum Auslass (7).
VR-Verteiler, Druckentlastung, Abb. 9
7
8
5
Der Steuerkolben (4) fährt in die Ausgangs-
stellung zurück und verbindet die untere Dosier-
kammer (5) mit der oberen Dosierkammer (8).
Der Dosierkolben (6) schiebt Schmierstoff von
der unteren Dosierkammer (5) in die obere
Dosierkammer (8).
5. Funktionsweise
8
6
5
4
