4. Montage
4.3 Montagezeichnungen mit Mindesteinbaumaßen

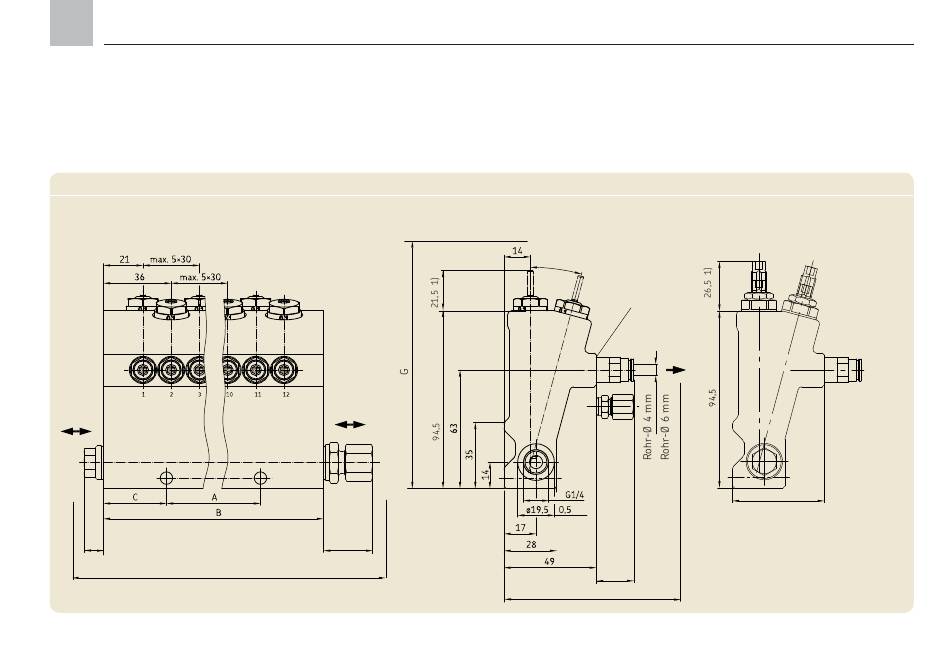

Montagezeichnungen mit Mindesteinbaumaßen
, Abb. 2
mit fest eingestelltem Dosiervoluminar
mit einstellbarem Dosiervoluminar
15 °
G1/8*
Tiefe 8 mm
Links
Rechts
49
tief
E
D
F = D+B+E+ 20
1) bei größter Dosiereinstellung
J
H
