5. Funktionsweise
5.2 Arbeitsweise des Einleitungsverteilers
-siehe Abbildung 6 bis 9
Beim Vorschmierverteiler der Produktreihe VR
erfolgt die Förderung der Schmierstoffmenge
zur Schmierstelle während des Druckaufbaus
in der Hauptleitung (1), d.h. während der Lauf-
zeit der Schmierstoffpumpe (2).
Beim Vorschmierverteiler VR (3) kann der
Ausschiebedruck in etwa dem maximal zuläs-
sigen Druck des Druckbegrenzungsventils des
Schmieraggregates gleichgesetzt werden.
Nach dem Einschalten der Schmierstoffpumpe
wird der Schmierstoff aus dem Schmierstoff-
behälter angesaugt und über das Druckent-
lastungsventil und das Druckbegrenzungsventil
durch die Hauptleitung hin zum Vorschmier-
verteiler gefördert. Durch den aufgebauten
Druck im Zentralschmiersystem wird der
Steuerkolben (4) angehoben und Schmierstoff
strömt in die untere Dosierkammer (5) ein.
Der in die untere Dosierkammer einströmende
Schmierstoff hebt den Dosierkolben (6) mit
dem vorgelagerte Schmierstoff in Richtung
Auslass (7) an. Der vorgelagerte Schmierstoff
wird aus der oberen Dosierkammer (8) über
den Auslass ausgeschoben und durch die
Schmierstellenleitung hin zur Schmierstelle
gefördert.
Nach dem Abschalten des Schmieraggregates
erfolgt die Druckentlastung des Zentralschmier-
systems und damit die Druckentlastung der
Hauptleitung. Dabei kehrt der Dosierkolben (6)
durch Federkraft in seine Ausgangsstellung
zurück, gleichzeitig erfolgt das Umschieben
des Schmierstoffes aus dem Federraum über
den Steuerkolben (4) in die obere Dosier-
kammer (8) . Der Vorschmierverteiler VR ist
wieder bereit für den nächsten Schmierzyklus.
DE
Seite 21

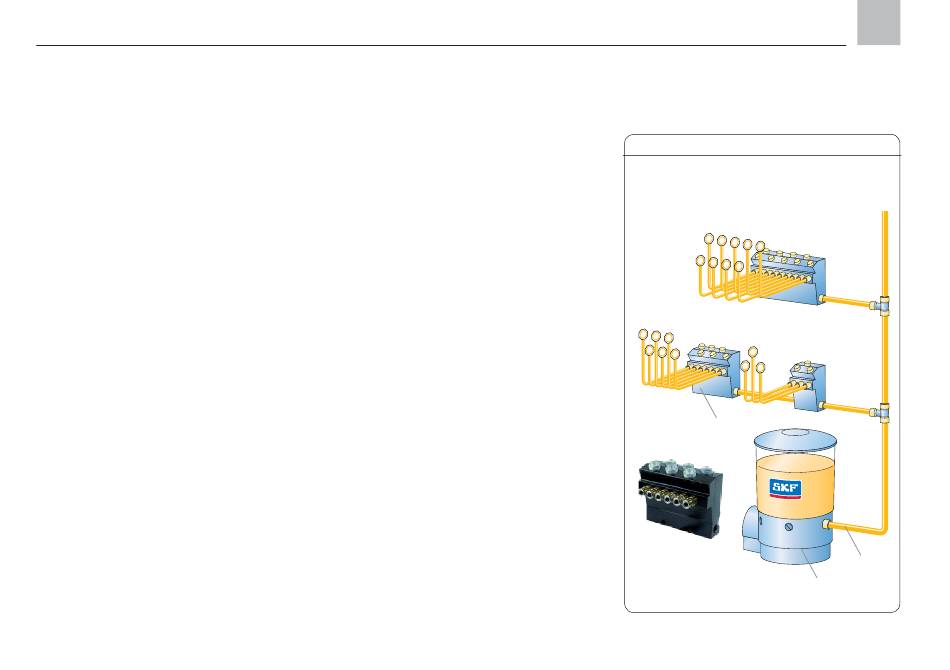

Einleitungssystem, Abb. 6
