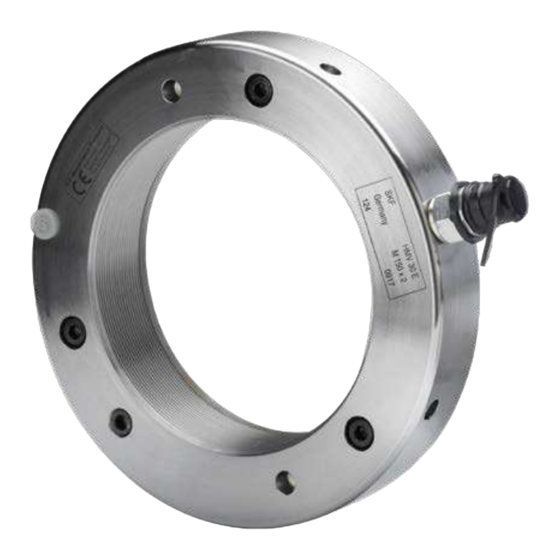

- Seite 1 SKF HMV / HMVC Instructions for use Manuale d’istruzioni Bedienungsanleitung Instruções de uso Instrucciones de uso Инструкция по эксплуатации 使用说明书 Mode d’emploi...
- Seite 3 English Deutsch Español Français Italiano Português Русский 中文...
- Seite 18 HMVC 170E 33 473 33 2860 3 33.5 39.0 40.2 0.63 1.02 177.6 HMVC 180E 35 441 35 2540 3 35.5 41.1 42.3 0.67 1.18 192.4 HMVC 190E 37 410 37 2230 3 37.5 43.2 44.3 0.67 1.18 210.3 SKF HMV / HMVC...
- Seite 19 2.1 Aufschrauben der Hydraulikmutter auf das Gegengewinde ........21 2.2 Ölpumpen .........................22 2.3 Lagereinbau ........................22 2.4 Ausbau von Lagern auf Spann- oder Abziehhülse ............23 2.5 SKF Drive-up Montageverfahren für Lager mit kegeliger Bohrung .......24 3. Instandhaltung ....................27 3.1 Leckagen ..........................27 3.2 Ersatzteile .........................27 3.3 Zubehör ..........................28...
-
Seite 20: Ce Konformitätserklärung
Gebrauchsanweisung beschriebenen Produkte den folgenden Richtlinien und Normen entsprechen: MASCHINENRICHTLINIE 2006/42/EC außerdem stimmen sie mit den folgenden Normen überein: EN-ISO 12100:2010, EN-ISO 4413 Houten, in den Niederlanden, Oktober 2019 Mrs. Andrea Gondová Manager Quality and Compliance SKF HMV / HMVC... -
Seite 21: Sicherheitshinweise
Auf keinen Fall Veränderungen am Gerät vornehmen. • Nur Original-Ersatzteile verwenden. • Nur saubere Drucköle nach SKF Empfehlung verwenden (z.B. SKF LHMF 300, SKF LHDF 900, o.ä.). • Der Umgang mit Muttern sollte den Arbeitssicherheits- und örtlichen Vorschriften entsprechen. •... -
Seite 22: Beschreibung
(Hinweis: Über den Aufschiebeweg lässt sich der korrekte Einbau ermitteln; Infos unter skf.com/mount oder durch Herunterladen des Programms zum SKF Drive-up Verfahren auf skf.com. Alternativ können Sie sich auch die App zum SKF Drive-up Verfahren im App Store oder über Google Play™ herunterladen). -
Seite 23: Betriebsanleitung
Seitenläche zwei gewindelose Sackbohrungen angebracht, in die der Steckgriff eingesetzt werden kann. Die Hydraulikmuttern ab der Größe HMV(C) 94 E sind zusätzlich mit zwei Gewindebohrungen für Ringschrauben nach DIN 580:1972 versehen. Dies ermöglicht die Verwendung von Anschlagmitteln in Verbindung mit einem Kran, was das Handhaben der Hydraulikmuttern wesentlich sicherer und leichter macht. -
Seite 24: Ölpumpen
Pfeil auf der Ringkörpermantelläche den Gewindeanfang. 2.2 Ölpumpen Bei SKF steht ein umfangreiches Sortiment an Pumpen zur Verfügung, das für die Betätigung der HMV(C) Hydraulikmuttern infrage kommt. Geeignete Pumpen können in Abhängigkeit vom Anwendungsfall und von der Mutterngröße der nachfolgenden Aufstellung entnommen werden. -
Seite 25: Ausbau Von Lagern Auf Spann- Oder Abziehhülse
Lagerbohrung herausgezogen bzw. die Spannhülse unter dem Lager durchgeschoben. Ausbau Bild 8. Bild 7. Ausbau eines Lager auf Spannhülse mit Herausziehen einer Abziehhülse aus einer auf dem Hülsengewinde montierten einer kegeligen Lagerbohrung Hydraulikmutter, die gegen einen Anschlag auf der Welle abgestützt ist. SKF HMV / HMVC... -
Seite 26: Skf Drive-Up Montageverfahren Für Lager Mit Kegeliger Bohrung
Hydraulikmutter machen die sichere Bestimmung der Ausgangslage möglich, von der aus die axiale Verschiebung zu messen ist. Um das SKF Drive-up Montageverfahren anwenden zu können, sind ein auf die Montagebedingungen abgestimmtes Digital-Manometer und eine Messuhr (Bild 9) erforderlich. Durch das Nachsetzzeichen DU gekennzeichnete SKF Ölpumpen sind mit einem Digital-Manometer für Drücke von 0 - 100 MPa ausgerüstet. - Seite 27 Siehe Bild 10 - 13. Schritt 3 Fahren Sie das Lager auf die Anfangsposition hoch, indem Sie auf die HMV(C)E-Mutter den korrekten hydraulischen Druck einwirken lassen. Siehe Bild 14. Alternativ kann die SKF digitale Druckanzeige direkt auf die hydraulische Mutter geschraubt werden.
- Seite 28 Bild 10. Eine Gleitläche Bild 11. Eine Gleitläche Bild 12. Zwei Gleitlächen Bild 13. Zwei Gleitlächen Null- Start- End- position position position Bild 14. Einbaupositionen SKF HMV / HMVC SKF HMV / HMVC...
-
Seite 29: Instandhaltung
Bild 15. Herausdrücken des Ringkolbens (Bild 15). Zusätzliche Ersatzdichtringe sind von uns erhältlich. Bei ihrer Bestellung ist mit der Bezeichnung der Hydraulikmutter, für die die Dichtringe benötigt werden, das Nachsetzzeichen /233983 anzugeben, z. B. HMV 10 E/233983. 3.2 Ersatzteile Beschreibung Bezeichnung... -
Seite 30: Zubehör
TMCD 1/2R (seitlichem Messbolzen, 0 - 4. Produktdaten In den nachfolgenden Tabellen sind die Produktdaten der SKF Hydraulikmuttern der Standardreihe HMV E mit metrischem Gewinde, der Reihe HMVC... E mit Zollgewinde. Weitergehende Informationen erhalten Sie auf Anfrage. 4.1 Hydraulikmuttern - Reihe HMV E... - Seite 31 17,5 HMV 52E Tr 260x4 18 800 19,5 HMV 54E Tr 270x4 19 800 20,5 HMV 56E Tr 280x4 21 100 22,0 HMV 58E Tr 290x4 22 400 22,5 HMV 60E Tr 300x4 23 600 25,5 SKF HMV / HMVC...
- Seite 32 1 020 114 600 HMV 180E Tr 900x7 1 043 1 075 124 100 HMV 190E Tr 950x8 1 097 1 126 135 700 HMV 200E Tr 1000x8 1 002 1 150 1 180 145 800 SKF HMV / HMVC...
-
Seite 33: Hydraulische Muttern - Serie Hmvc.e (Gewinde In Inch)
0.24 13.3 16.8 HMVC 34E 6 659 6 5778 0.28 0.24 14.6 18.5 HMVC 36E 7 066 6 9848 10.1 0.28 0.24 16.0 20.2 HMVC 38E 7 472 7 3908 10.2 10.6 0.31 0.28 17.8 23.1 SKF HMV / HMVC... -
Seite 123: 液压螺母-Hmvc
0.24 13.3 16.8 HMVC 34E 6 659 6 5778 0.28 0.24 14.6 18.5 HMVC 36E 7 066 6 9848 10.1 0.28 0.24 16.0 20.2 HMVC 38E 7 472 7 3908 10.2 10.6 0.31 0.28 17.8 23.1 SKF HMV / HMVC... - Seite 124 HMVC 170E 33 473 33 2860 3 33.5 39.0 40.2 0.63 1.02 177.6 HMVC 180E 35 441 35 2540 3 35.5 41.1 42.3 0.67 1.18 192.4 HMVC 190E 37 410 37 2230 3 37.5 43.2 44.3 0.67 1.18 210.3 SKF HMV / HMVC...
- Seite 125 SKF HMV / HMVC...
- Seite 126 SKF HMV / HMVC...
- Seite 128 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
