8
Betriebsverhalten am PROFIBUS DP
Dieses Kapitel beschreibt das prinzipielle Verhalten des Antriebsumrichters am
PROFIBUS DP.
8.1
Datenaustausch mit der Option DFS11B
Der Datenaustausch zwischen PROFIBUS-Master und DFS11B erfolgt über
PROFIBUS DP, der gleichzeitig für die sicherheitsgerichtete Applikation den "grauen
Kanal" darstellt. Die übertragenen DP-Telegramme beinhalten somit Standard-Infor-
mationen für den klassischen Betrieb mit MOVIDRIVE

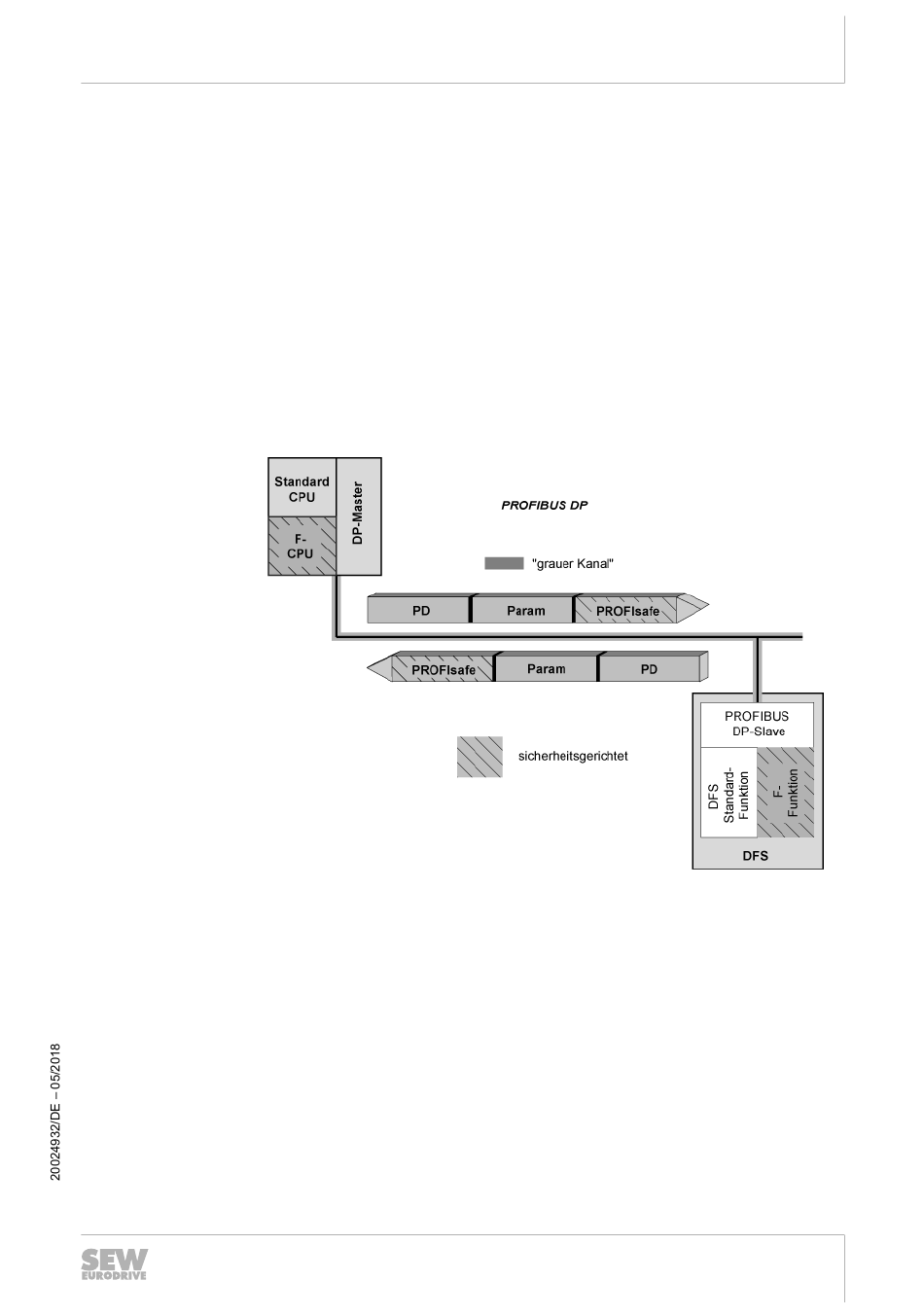

PROFIBUS DP und das PROFIsafe-Sicherheitstelegramm. Abhängig von der Projek-
tierung werden im maximalen Ausbau die PROFIsafe-Sicherheitsdaten, der Parame-
terkanal und die Prozessdaten zwischen DP-Master und DFS11B entsprechend der
folgenden Abbildung ausgetauscht.
Betriebsverhalten am PROFIBUS DP
Handbuch – Feldbus-Schnittstelle DFS11B PROFIBUS DP-V1 mit PROFIsafe
Datenaustausch mit der Option DFS11B
®
B oder MOVITRAC
8
®
B am
6068637579
73
