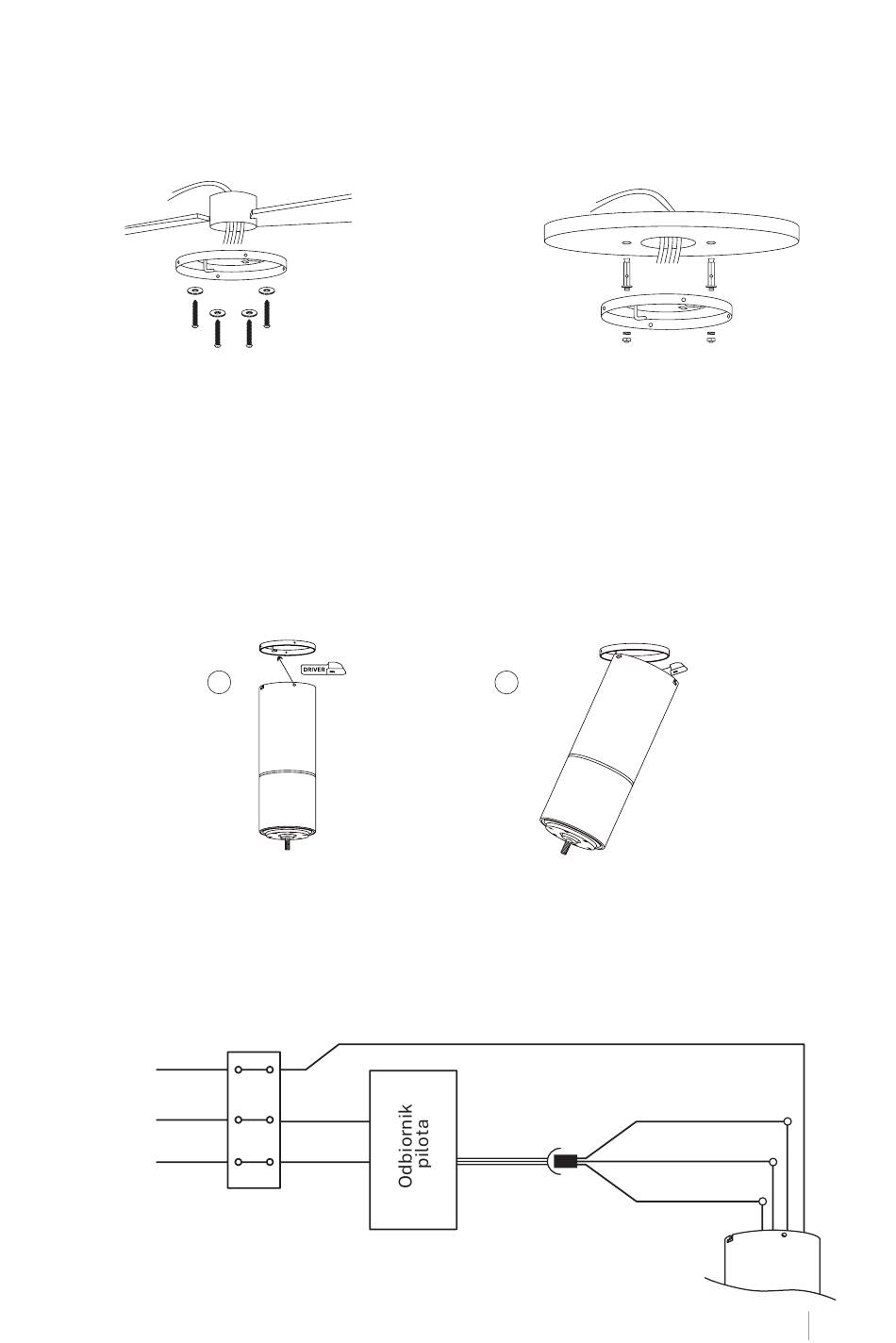

M OCOWAN I E WSP ORNIK A MO NTA ŻOW EG O
Wspornik montażowy musi być bezpiecznie zamontowany i być w stanie bezpiecznie utrzy-
mać co najmniej ciężar wentylatora. Nie mocuj wspornika montażowego bezpośrednio do su-
fitów na głębokości mniejszej niż 10 mm, aby uniknąć ryzyka poluzowania się i wypadnięcia
śruby.
Dach drewniany
Przymocuj wspornik montażowy za pomocą
wkrętów do drewna i podkładek do złączy
sufitowych.
NOTATKA: Wentylator ten można również zamontować w suficie podwieszanym, w tym celu
należy użyć śrub mocujących z dźwignią sprężynową (brak w zestawie).
P O D Ł ĄCZ E N IE OD B IO RNIK A
Podłącz silnik do haka wspornika, a następnie podłącz okablowanie.
1
P O DŁ ĄCZ E N IE PRZE WOD ÓW
Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora,
kierując się kolorami. Upewnij się, że połączenie jest szczelne.
Zajmij
ziemię
L
N
Uziemienie (zielony/żółty)
Wejście L
(czarne)
Wejście N
(białe)
betonowy dach
Wywierć otwory wiertłem o średnicy 8 mm,
w zależności od długości śrub rozporowych.
Następnie przymocuj wspornik montażowy
do sufitu za pomocą śrub rozporowych.
2
Silnik DC L (szary)
Silnik DC L (różowy)
Silnik DC L (czerwony)
