HE T B E V E STIG E N VAN D E MO NTAGE B E UG E L
De montagebeugel moet stevig gemonteerd zijn en in staat zijn om op zijn minst het ge-
wicht van de ventilator veilig te dragen. Bevestig de montagebeugel niet rechtstreeks aan
plafonds van minder dan 10 mm om te voorkomen dat de schroef losraakt en eruit komt.
Houten dak
Bevestig de montagebeugel met de hout-
schroeven en ringen aan de plafondverbin-
dingen.
OPMERKING: Deze ventilator kan ook in een verlaagd plafond gemonteerd worden, hiervoor
dient u bevestigingsschroeven met veerhendel te gebruiken (niet meegeleverd).
O N T VANG E R A ANSLUI T I NG
Sluit de motor aan op de beugelhaak en sluit vervolgens de bedrading aan.
1
B E DR AD IN GSVE RB I NDI NG

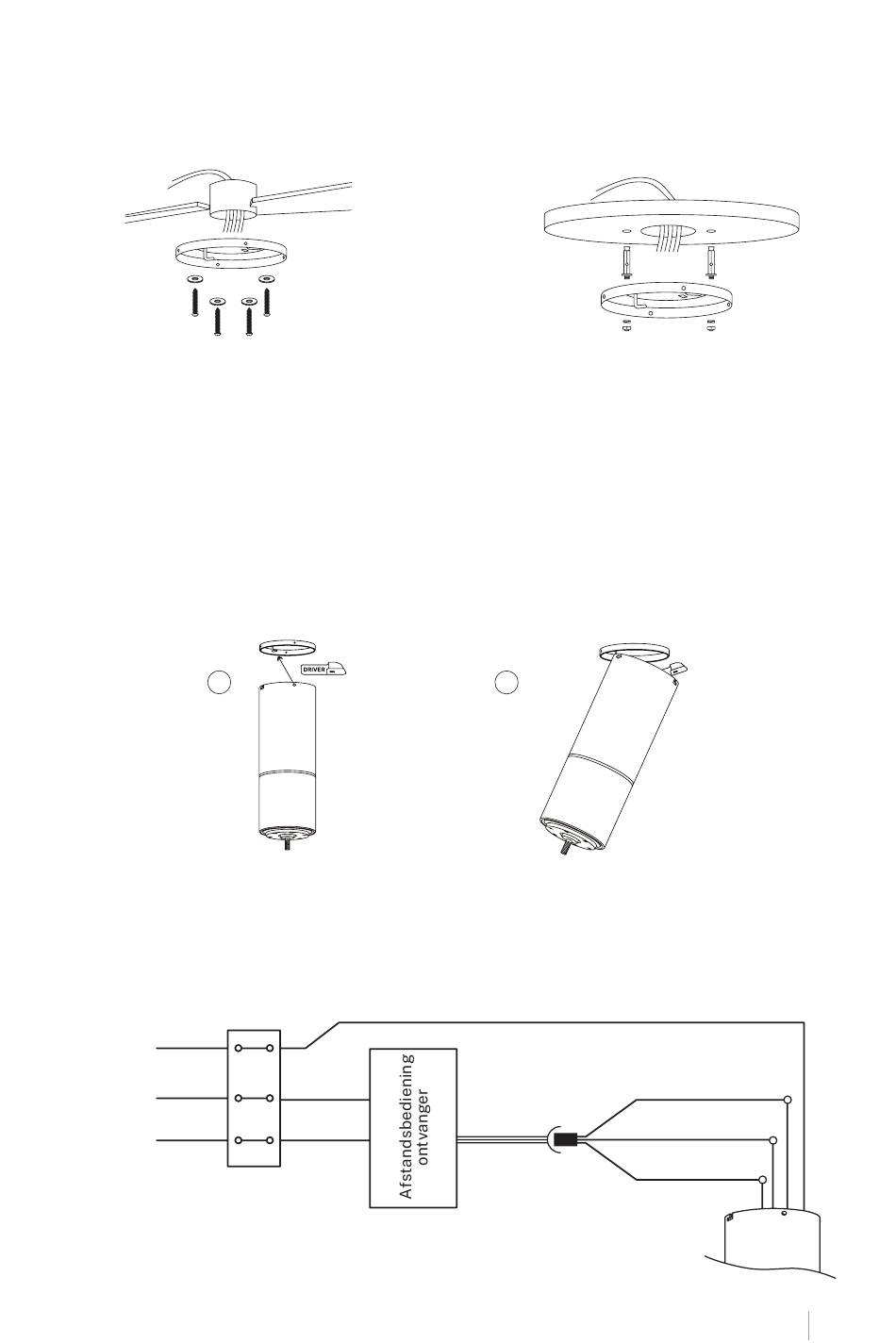

Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor
volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.
Neem
grond
L
N
Aarde (groen/geel)
L-ingang
(zwart)
Ingang N
(wit)
Betonnen dak
Boor gaten met een boor van 8 mm, af-
hankelijk van de lengte van de expan-
sieschroeven. Bevestig
montagebeugel aan het plafond met de
expansieschroeven.
2
vervolgens
DC L-motor (grijs)
DC L-motor (roze)
DC L-motor (rood)
NE D E RL ANDS
de
