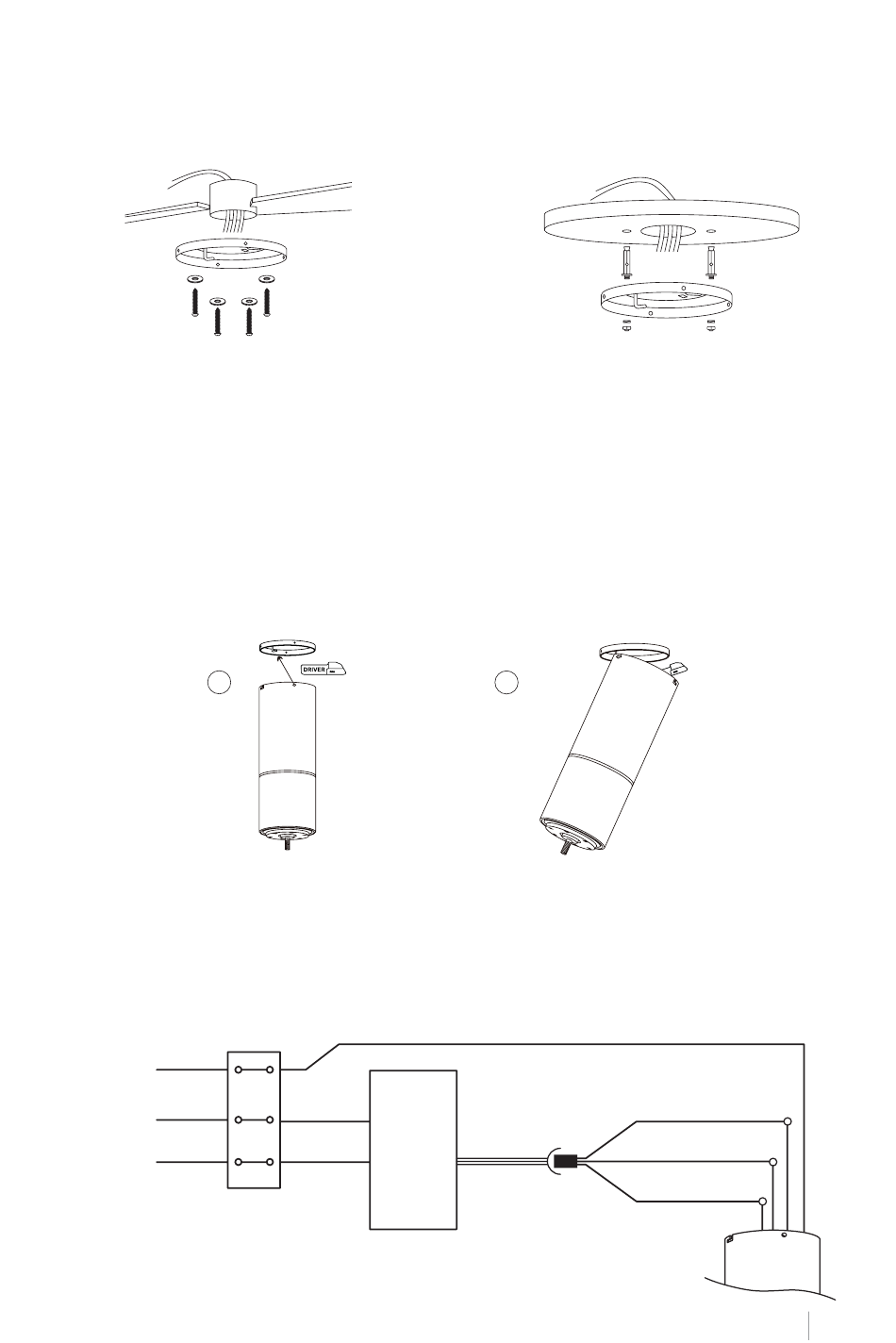

FIX ATION D U SU PP O RT D E MONTAGE
Le support de montage doit être solidement monté et capable de supporter en toute sécurité
au moins le poids du ventilateur. Ne fixez pas le support de montage directement aux pla-
fonds de moins de 10 mm pour éviter tout risque de desserrage et de sortie de la vis.
Toiture en bois
Fixez le support de montage avec les vis à
bois et les rondelles aux joints du plafond.
toit en béton
NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous de-
vez utiliser des vis de fixation avec levier à ressort (non fournies).
C O NN E XI ON D U RÉCE PT EUR
Connectez le moteur au crochet du support, puis connectez le câblage.
1
C O NN E XI ON DU CÂB L AGE
Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en
suivant les indications de couleur. Assurez-vous que la connexion est serrée.
Prendre du
terrain
L
N
Sol (vert/jaune)
Entrée L
(noir)
Récepteur de
télécommande
Entrée N
(blanc)
Percez des trous avec un foret de 8 mm, en
fonction de la longueur des vis d'expansion.
Ensuite, fixez le support de montage au
plafond avec les vis d'expansion.
2
Moteur DC L (gris)
Moteur DC L (rose)
Moteur DC L (rouge)
