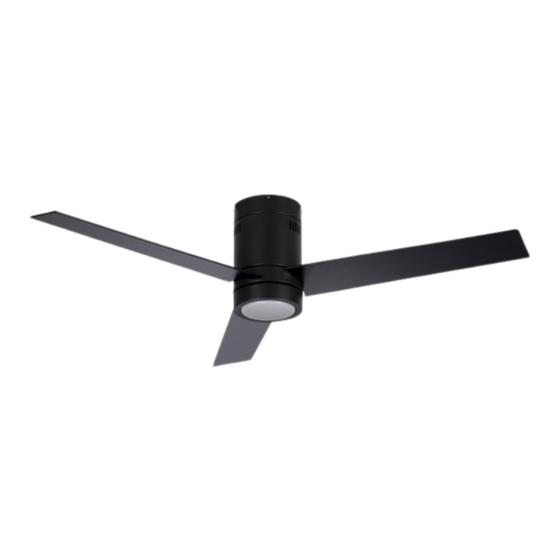

Deckenventilator mit licht
Vorschau ausblenden Andere Handbücher für WIND MINIMAL:

Werbung

WIND MINIMAL
DECKENVENTILATOR MIT LICHT
MANUELLE MONTAGE
DEUSTCH
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Create WIND MINIMAL

  • Seite 1 WIND MINIMAL DECKENVENTILATOR MIT LICHT MANUELLE MONTAGE DEUSTCH...
  • Seite 4 WIND MINIMAL To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
  • Seite 5: Inhaltsverzeichnis

    WIND MINIMAL INDEX Li e fe ru mfan g S c h r itt 1. H olzd ac h S c h r itt 1. B eto nde cke S c h r itt 1. Zw i s che ndec ke S c h r itt 2.
  • Seite 6: Lieferumfang

    LIEFERUMFANG DRIVER FERNBEDIENUNG LED-PLATTE (x3) KLINGEN MONTAGESTÜTZE VERZIERER MOTOR TULIPA (1) Dehnschrauben (2) HOLZSCHRAUBEN SCHRAUBEN FÜR AUSGLEICHSATZ TRIMMUNG + MOTOR SPLEISSKLEMMEN BASISSCHRAUBEN + BLATTSCHRAUBEN MOTOR AUFMERKSAMKEIT! Bevor Sie mit der Montage beginnen, denken Sie daran, das Licht von der Schalttafel zu trennen, um keinen Stromschlag zu erleiden.
  • Seite 7: Schritt 1. Holzdach

    SCHRITT 1. HOLZDACH TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (2) HOLZSCHRAUBEN OPTIONAL JE NACH DACHART MONTAGEHALTERUNG Markieren Sie mit einem Bleistift an der Falls erforderlich, müssen Sie je nach Decke die 4 Löcher des Stücks H. Dachart einen Bohrer verwenden, um das Loch in das Holz zu bohren.
  • Seite 8: Schritt 1. Betondecke

    SCHRITT 1. BETONDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (1) Dehnschrauben MONTAGEHALTERUNG I(1) I(2) I(3) I(4) Zerlege das Teil I es in Stücke zu trennen. Ø8 mm Markieren Sie mit einem Bleistift 2 paral- Bohren Sie mit einem Bohrer die beiden lele Löcher mit dem Stück H als Leitfaden.
  • Seite 9 Geben Sie das Teil der Reihe nach ein I2, I3 Teil festziehen I4 mit einem Schrauben- und anschließend die Mutter I4. schlüssel Nr. 10, bis Sie das Gefühl haben, dass er gut befestigt ist. Stellen Sie sicher, dass das Teil H es ist perfekt an der Decke befestigt. DEUSTCH...
  • Seite 10: Schritt 1. Zwischendecke

    SCHRITT 1. ZWISCHENDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN BEFESTIGUNGSSCHRAUBEN MIT FEDERHEBEL MONTAGEHALTERUNG Markieren Sie mit einem Bleistift 2 paral- Machen Sie mit Hilfe eines Bohrers die lele Löcher mit dem Stück an der Decke H beiden entsprechenden Löcher. als Leitfaden. Setzen Sie die Stellschrauben in die Lö- Platzieren Sie das Teil H und schrauben cher ein und stellen Sie sicher, dass sich...
  • Seite 11: Schritt 2. Treiberverbindung

    SCHRITT 2. TREIBERVERBINDUNG TEILE UND WERKZEUGE DRIVER MOTOR SPLEISSKLEMMEN Setzen Sie den Stückhaken ein H in einem Loch im Stück G damit der Motor hängt und den Anschluss der Kabel erleichtert. Verbinden Sie die Teilverbindungen G mit denen des Stü- ckes A, jeweils mit der entsprechenden Farbe.
  • Seite 12 Das Stück einlegen A inner- Wählen Sie alle Erdungska- Platzieren Sie das Teil nach halb des Stückes G, Wie im bel aus und schließen Sie dem Anschließen L schrau- Bild gezeigt. sie an, einschließlich des ben Sie es fest, bis es fest Kabels für Ihre Installation.
  • Seite 13: Schritt 3. Verankern Sie Den Motor An Der Decke

    SCHRITT 3. VERANKERN SIE DEN MOTOR AN DER DECKE BASISSCHRAUBEN + MOTOR 2 Schrauben verwenden M und schrauben Sie sie, ohne sie Nimm das stück raus G des zu fest anzuziehen, in die parallelen Löcher des Teils H. Hakens und passen Sie es auf das Stück H ohne Kabel einzuklemmen.
  • Seite 14: Schritt 4. Klingenmontage

    SCHRITT 4. KLINGENMONTAGE SCHRAUBEN VON KLINGEN KLINGEN Wenn die Schrauben N in eine Plastiktüte, gehen Sie direkt zu Schritt 4. Wenn nicht, alle Schrauben entfernen N. Setzen Sie die erste Klinge ein D mit den Schrauben befestigen N und mit Hilfe des Schrau- bendrehers, ohne sie zu fest anzuziehen.
  • Seite 15: Schritt 5. Anpassen Der Verkleidung

    SCHRITT 5. ANPASSEN DER VERKLEIDUNG SCHRAUBEN FÜR VERZIERER VERZIERER Entfernen Sie mit einem Schraubendreher die 3 mittleren Führen Sie die Lüfterkabel Schrauben vom Motor zur späteren Verwendung. Wenn die- durch das Mittelloch des se Schrauben in einem versiegelten Beutel geliefert wer- Teils F.
  • Seite 16: Schritt 6. Led-Board-Anschluss

    SCHRITT 6. LED-BOARD-ANSCHLUSS LED-PLATTE Verbinden Sie die Teildrähte C zu denen des Lüfters, die die Anschlüsse verbinden, jedes Kabel mit der gleichen Farbe. Dann das Teil befestigen C mit Hilfe der Magnete am Lüfter an, damit er an Ort und Stelle bleibt.
  • Seite 17: Schritt 7. Platzierung Des Lampenschirms

    SCHRITT 7. PLATZIERUNG DES LAMPENSCHIRMS TULIPA Das Stück platzieren E am Lüfter in die Verkleidung einsetzen und im Uhrzeigersinn drehen. Vergessen Sie nicht zu überprüfen, ob das Teil gut befestigt ist. Nach der Überprüfung können Sie den Strom anschließen und Ihren neuen Ventilator mit Licht genießen.
  • Seite 18: Auswuchtkit Für Klingen

    AUSWUCHTKIT FÜR KLINGEN AUSGLEICHSATZ Ihr Deckenventilator kann aufgrund von Unregelmäßigkeiten in den Flügeln oder Halterun- gen während des Betriebs Schwingprobleme haben. Darüber hinaus können eine falsche Montage des Systems oder verdrehte Lager zusätzliche Probleme verursachen. Zur Behe- bung dieser Probleme wird folgende Vorgehensweise empfohlen: 1.
  • Seite 20 DEUSTCH...
