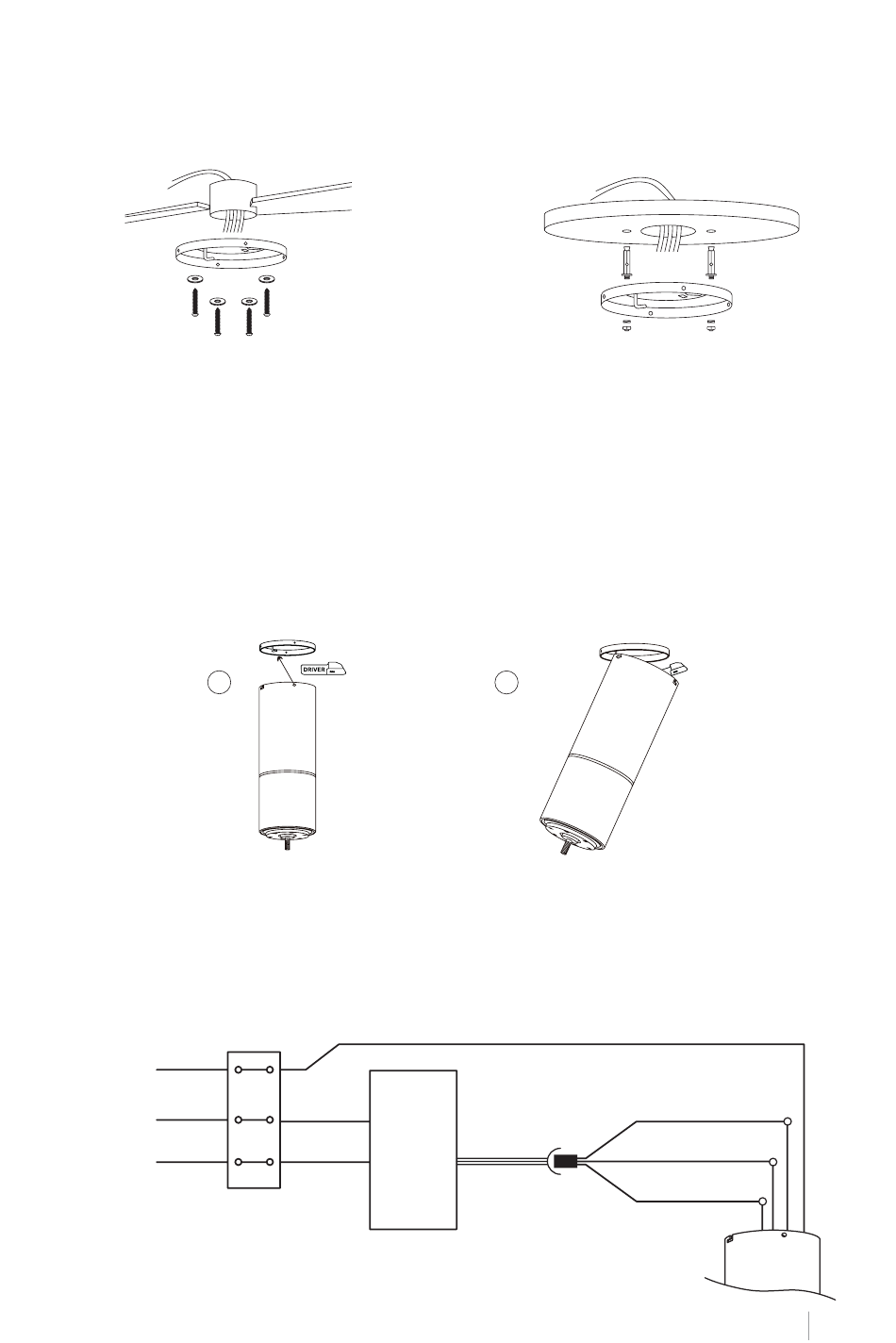

FIX AN DO O SU P ORTE DE MO NTAGE M
O suporte de montagem deve ser montado com segurança e capaz de suportar com seguran-
ça pelo menos o peso do ventilador. Não fixe o suporte de montagem diretamente em tetos
com menos de 10 mm para evitar o risco de o parafuso se soltar e sair.
Telhado de madeira
Prenda o suporte de montagem com os pa-
rafusos e arruelas para madeira nas juntas
do teto.
OBSERVAÇÃO: Este ventilador também pode ser instalado em teto falso, para isso deverá
utilizar parafusos de fixação com alavanca de mola (não incluídos).
C O NE X ÃO D O RECE PTO R
Conecte o motor ao gancho do suporte e depois conecte a fiação.
1
C O NE X ÃO DE FI AÇÃO
Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as
indicações coloridas. Certifique-se de que a conexão esteja firme.
Tome
terreno
L
N
Chão (verde/amarelo)
Entrada L
(preto)
Receptor
de
controle
remoto
Entrada N
(branca)
telhado de concreto
Faça furos com broca de 8mm, de acordo
com o comprimento dos parafusos de expan-
são. Em seguida, fixe o suporte de monta-
gem ao teto com os parafusos de expansão.
2
Motor DC L (cinza)
Motor DC L (rosa)
Motor DC L (vermelho)
P ORTUGUÊ S
