Create Wind Tube Bedienungsanleitung Seite 15

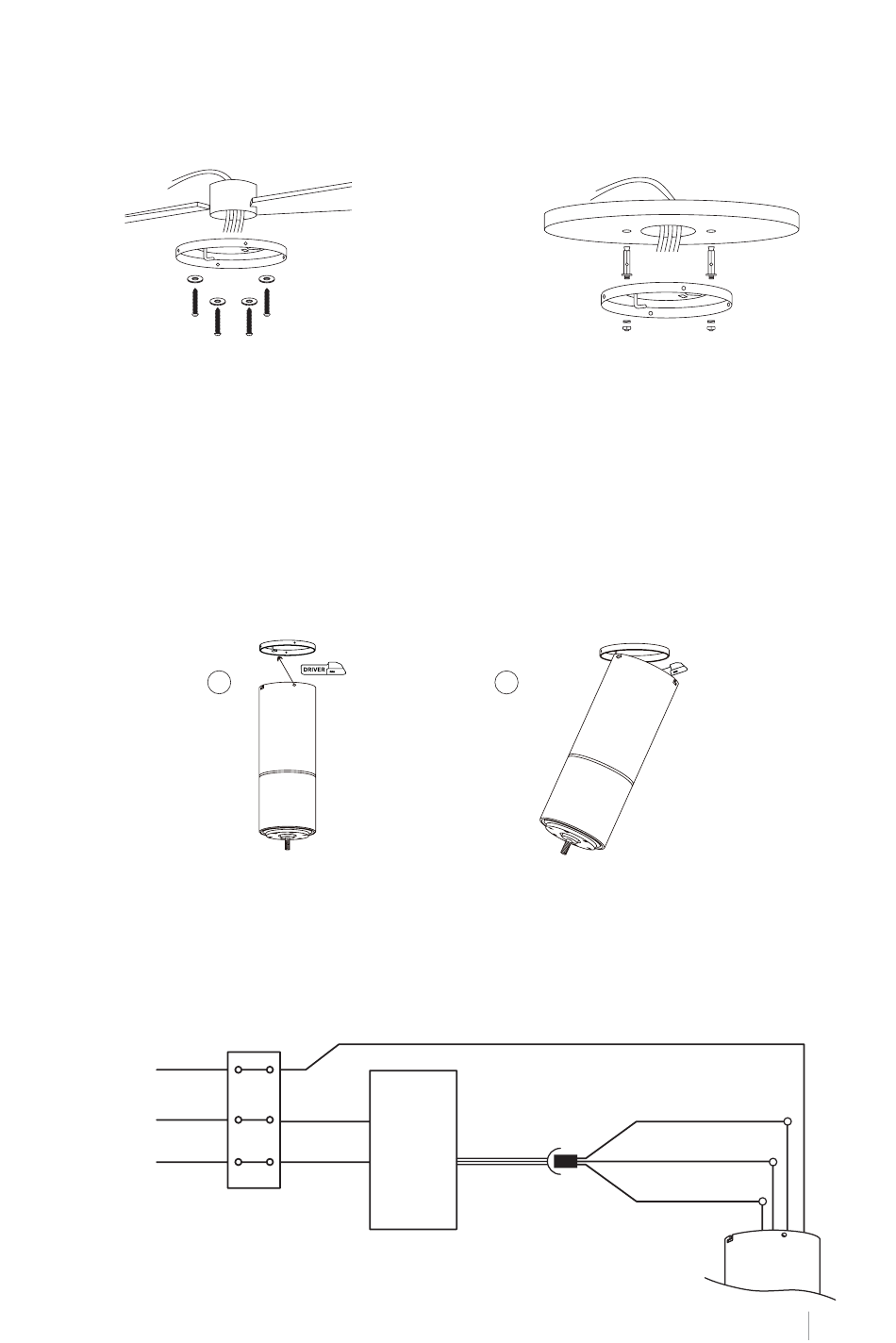

FIJACIÓN DE L SOP O RT E DE MO NTA JE
El soporte de montaje debe estar bien montado y ser capaz de soportar con seguridad como
mínimo el peso del ventilador.No fije el soporte de montaje directamente en techos de menos
de 10 mm para evitar el riesgo de que el tornillo se afloje y se salga.
Techo de madera
Fije el soporte de montaje con los tornillos
y las arandelas para madera en las uniones
del techo.
NOTA: Este ventilador también puede ser instalado en un falso techo, para ello debe utilizar
tornillos de fijación con palanca de resorte (no incluidos).
C O NE XI ÓN D E L RECE PTO R
Conecte el motor en el gancho del soporte y luego conecte el cableado.
1
C O NE XI ÓN DE L CAB LEAD O
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
Toma tierra (verde / amarilla)
Entrada L
(negro)
Receptor
del
mando a
distancia
Entrada N
(blanco)
Techo de hormigón
Realice orificios con una broca de 8 mm, de
acuerdo con la longitud de los tornillos de ex-
pansión. Seguidamente, fije el soporte de mon-
taje al techo con los tornillos de expansión.
2
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
E SPA ÑOL
15
