12 Montage der mechanischen Teile
f

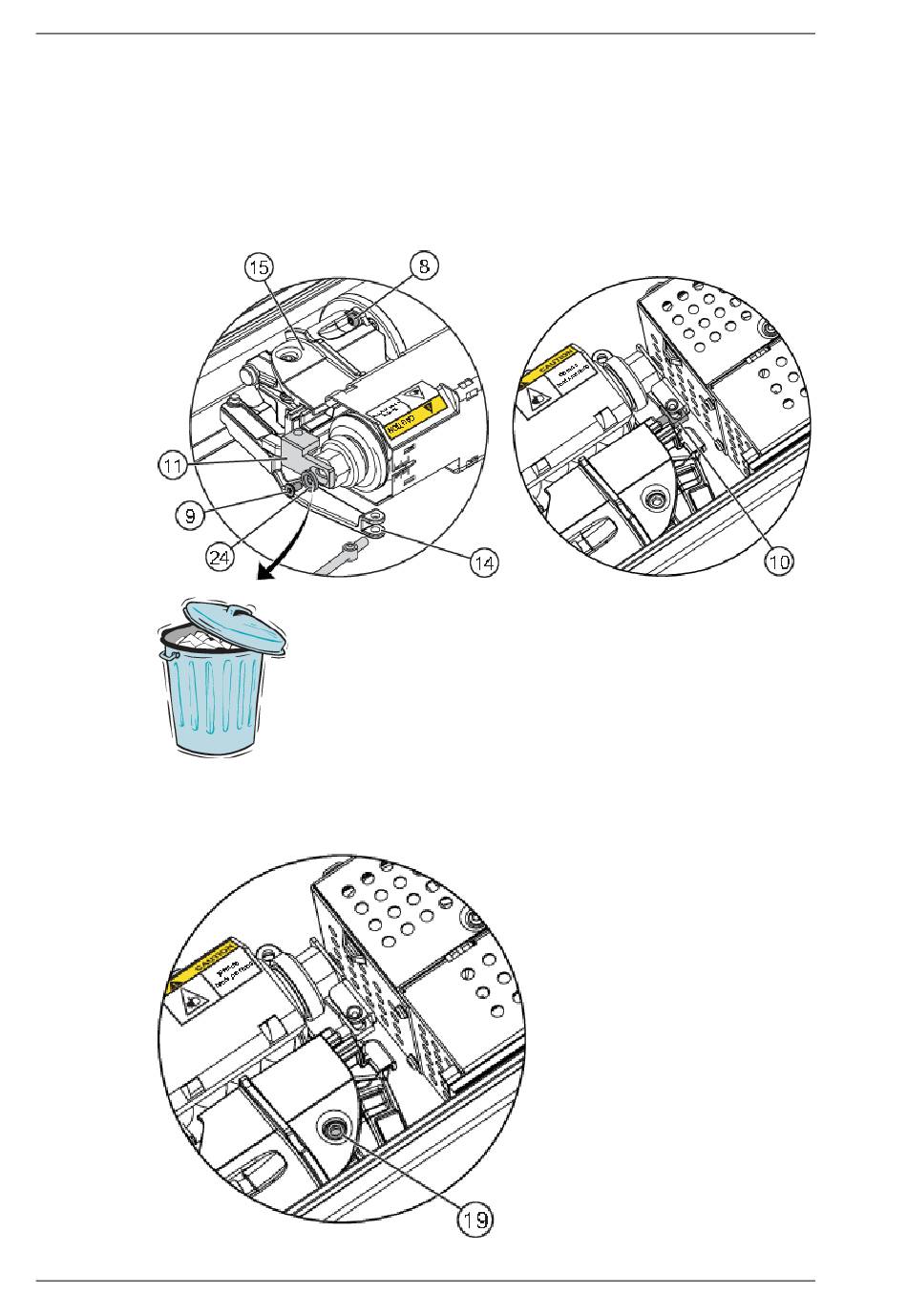

Montieren Sie das Unterteil (15) des Schließfolgereglers mit den beiden Schrauben (8) an der
Master-Antriebseinheit. Entfernen Sie die Schraube (9) und entsorgen Sie die Unterlegscheibe
(24), wenn Sie den Verbinder (11) an der Einstellvorrichtung (10) montieren. Befestigen Sie
die Schraube (9) im Verbinder (11).
g Die Übertragungseinheit montieren. Die Einstellvorrichtung (10) solange drehen, bis die Primär-
Tür 15-18° vor der vollständig geschlossenen Position stoppt (dieser Winkel sollte kleiner als
der des elektrischen Schließfolgereglers sein). Schließen Sie die Tür durch Drücken auf den
Verbindungsarm (14).
h Das Bremsmoment durch Drehen einer oder beider Schrauben (19) auf >50 Nm, gemessen
am Türblatt, einstellen.
76
Ausgabe vom 2024-04-22
8
Schraube
9
Schraube
10
Einstellvorrichtung
11
Verbinder
14
Verbindungsarm
15
Schließfolgeregler-Basis
24
Unterlegscheibe
19
Schraube
1007913-de-DE-28.0
