18 Leitfaden für Montage und Einstellung
18.3 Diagramme für Türblattgewichte
a Messen Sie die Türblattbreite (DW) und die Türblatthöhe (DH) in Metern für ein Türblatt.
b Berechnen Sie die Fläche DW x DH.
c Wählen Sie das Diagramm für den Türtyp und die jeweilige Glasdicke. Ermitteln Sie das Gewicht.
Beispiel : Aluminiumtür mit den Maßen DW = 1,5 m, DH = 2 m und Glasdicke 12 mm. Berechnen
Sie die Fläche: 1,5 x 2 = 3 m
nach. Beginnen Sie mit der Fläche, folgen Sie der Linie nach oben bis zum 12-mm-Glas, und lesen
Sie links das Türgewicht von 95 <a>kg ab.
Hinweis: Das tatsächliche Gewicht der Türblätter kann je nach Türkonstruktion abweichen (in der
Tabelle sind nur typische Werte angegeben).

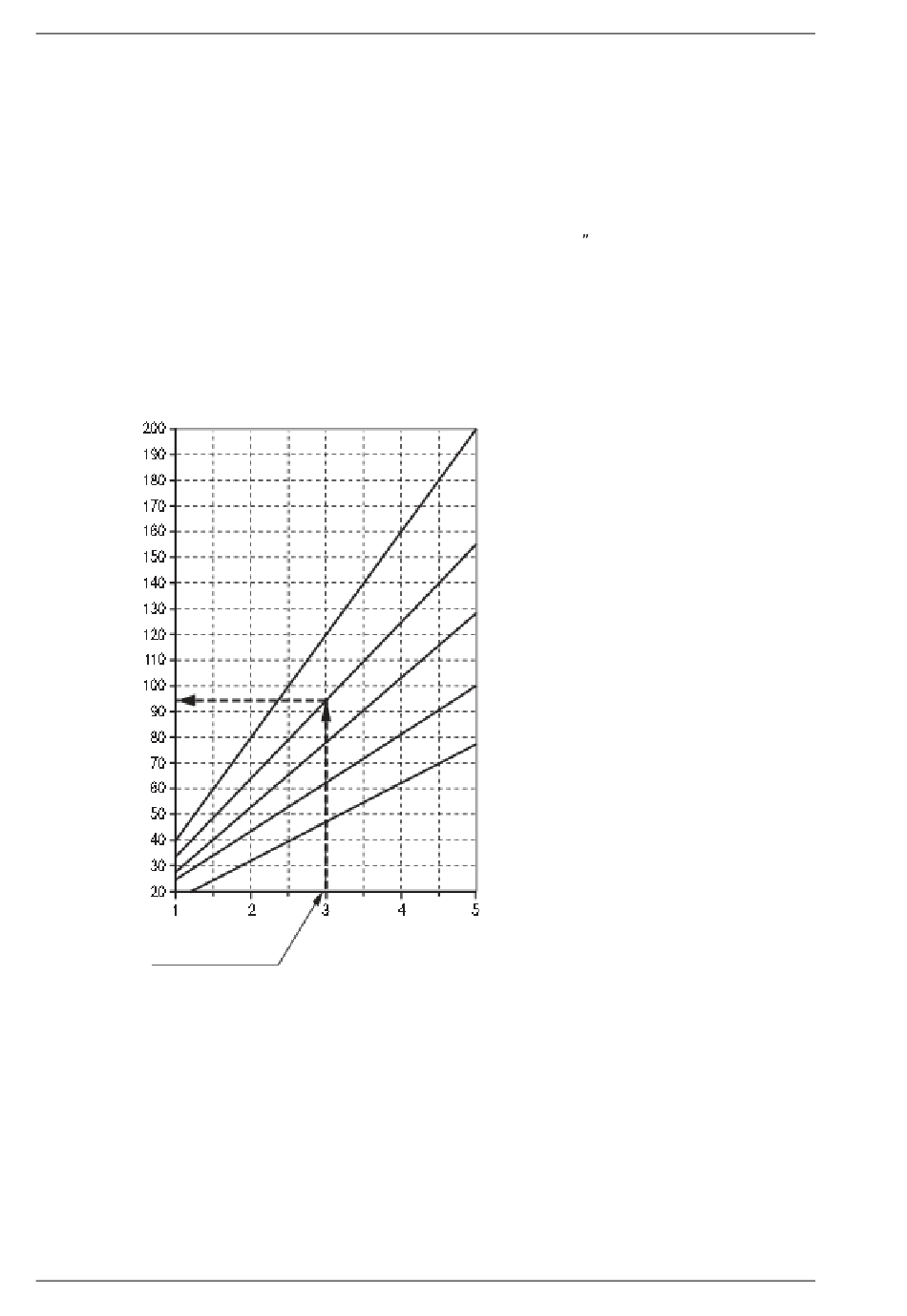

18.3.1 Aluminiumrahmen mit Glas
Gewicht des Türblatts [kg]
Beispiel
114
2
. Sehen Sie im ersten Diagramm für Aluminiumrahmen mit Glas"
2
Türblattfläche [m ]
Ausgabe vom 2024-04-22
8/24/8-Glas
12 mm-Glas
6/10/6-Glas
10-mm-Glas
8-mm-Glas
6-mm-Glas
