6 So funktionieren ASSA ABLOY SW300 und ASSA ABLOY SW150
6.1 Öffnen
Bei Empfang eines Aktivierungssignals durch die Steuereinheit wird die Tür mit der vom Installateur
eingestellten Öffnungsgeschwindigkeit geöffnet. Bevor die vollständig geöffnete Position der
Langsamlaufphase Öffnen erreicht ist, wird die Geschwindigkeit automatisch verringert. Der Motor
stoppt, wenn der gewählte Türöffnungswinkel erreicht ist. Die geöffnete Position wird durch Mo-
torkraft aufrechterhalten.
Wenn die Tür während des Öffnungsvorgangs blockiert wird, wird die Bewegung entweder gedrosselt
oder angehalten – welche Methode zum Einsatz kommt, kann über einen DIP-Schalter (SOS) aus-
gewählt werden. In der Programmschalterposition AUS" ist immer die Funktion Stopp bei Blo-
ckierung" aktiv.
• Weiter bei Blockierung: Von der Tür werden für die Dauer der Offenhaltezeit weitere Öffnungs-
versuche unternommen.
• Stopp bei Blockierung: Die Tür schließt sich – auch wenn die Offenhaltezeit noch nicht abgelaufen
ist – nach 2 Sekunden.
6.2 Schließen
Nach Ablauf der Offenhaltezeit schließt der Antrieb die Tür mittels Federkraft und Motor automa-
tisch. Kurz bevor die vollständig geschlossene Position erreicht wird, wird die Geschwindigkeit
verringert (Langsamlaufphase Schließen). Die Tür wird durch Federkraft oder in Kombination mit
einem erweitertem Schließdrehmoment durch den Motor geschlossen gehalten.
6.3 Steuerschalter

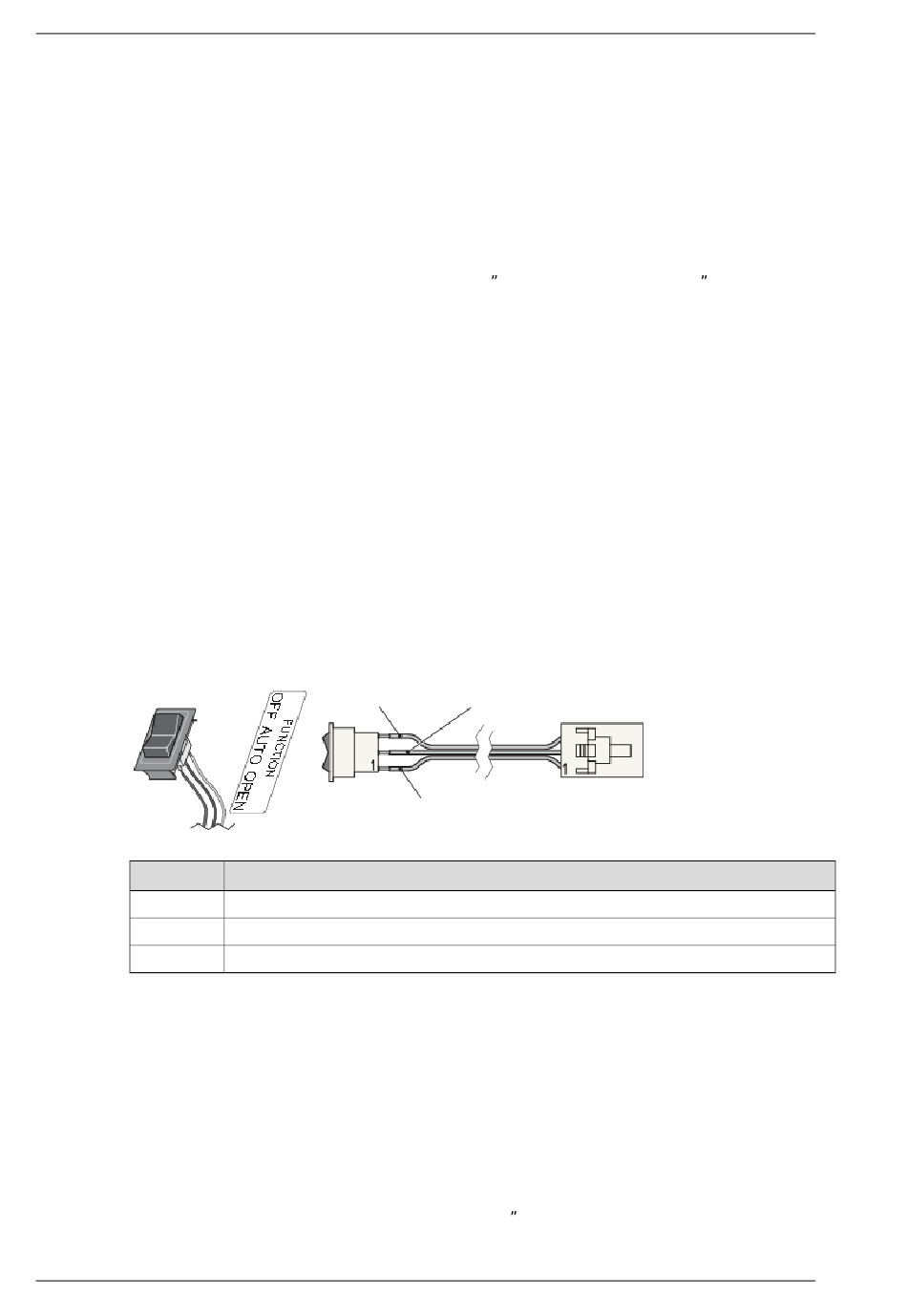

6.3.1 AUS/AUTO/Offenhalteschalter
Funktion
AUS
AUTO
OFFEN
Hinweis: Wenn die Tür häufig durch einen Keil oder Magneten offen gehalten wird, wählen Sie die
Programmschalterposition OFFEN oder OFF. Andernfalls versucht der Antrieb, die Tür zu schließen,
was den Antrieb langfristig beschädigen kann.
6.4 Funktionen der Hauptsteuereinheit CU-300
Näheres siehe auf Seite
6.4.1 Stromausfall
Bei einem Stromausfall übernimmt der Antrieb die Funktion eines Türschließers mit kontrollierter
Schließgeschwindigkeit. Ein Mikroschalter führt einen Lock-Kick" zum sicheren Schließen der Tür
aus (nur Brandschutzversion und keine Inverse-Installation).
18
Weiß
Programm
Der Schlüssel ist der einzige gültige Impuls.
Alle Impulse sind gültig.
Die Tür wird permanent offen gehalten.
82.
Ausgabe vom 2024-04-22
Braun
Grün
