14 Inbetriebnahme
14.6

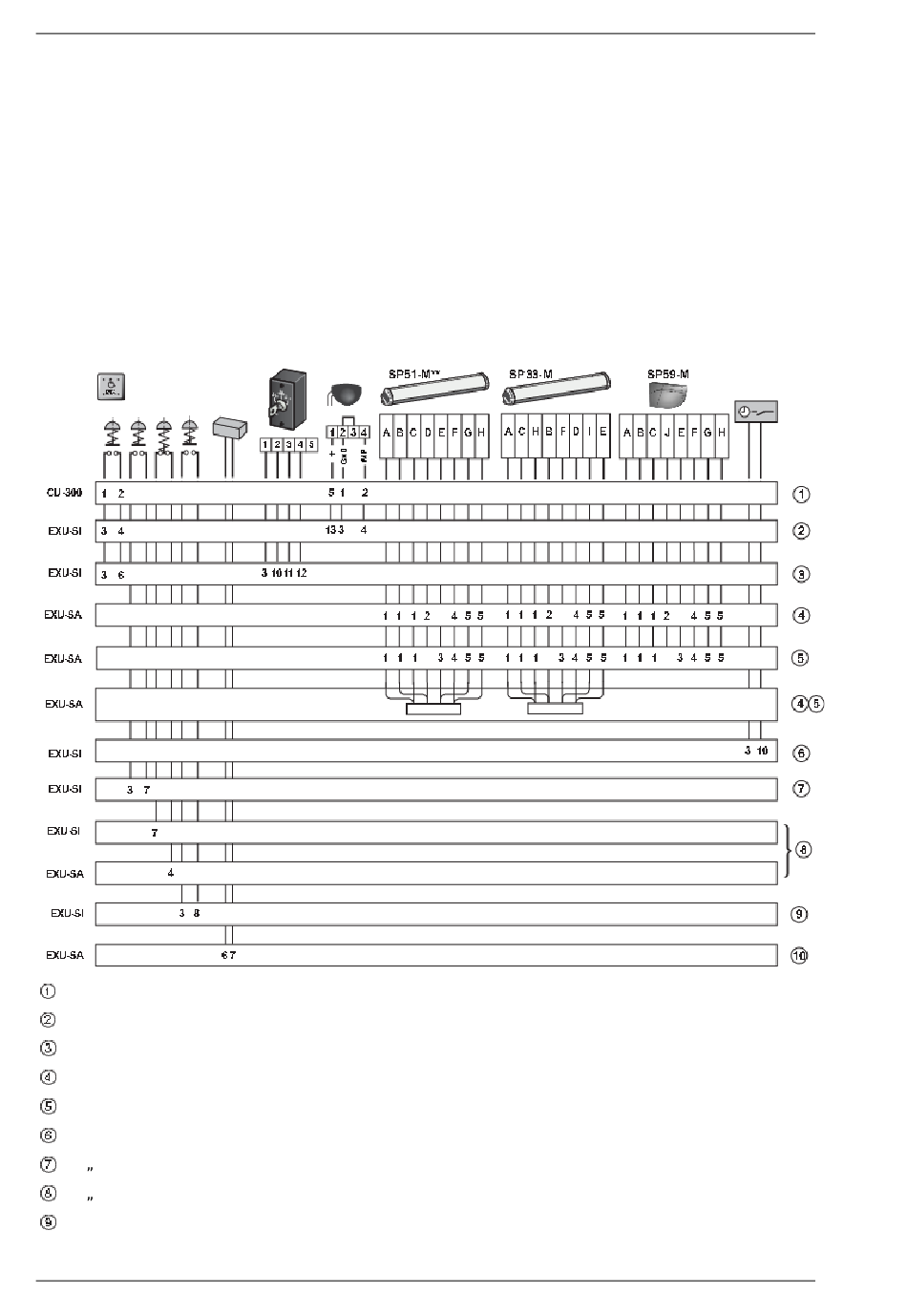

Anschluss der Impulsgeber und des Zubehörs
Siehe Sensor-Handbuch für Installation und Einstellung. Die Schutzeinrichtung muss EN 12978 entsprechen.
Türblattmontage
Wenn zur Vermeidung des Kontakts mit dem Türblatt Sensoren verwendet werden, müssen der Anwesenheits-
erkennungssensor (PDET) und der Anwesenheitsimpulssensor (PIMP) das Performance Level c gemäß EN ISO
13849-1 erfüllen. Diese Sensoren müssen ebenfalls von den Türantrieben ASSA ABLOY SW300 und ASSA ABLOY
SW150 überwacht (abgefragt) werden.
** Hinweis! Bei Verwendung des Schnellanschlusses
werden öffnende und schließende Seite vertauscht.
Innerer Impuls
Äußerer Impuls
Schlüsselimpuls
Anwesenheitsimpuls (PIMP)
Anwesenheitserkennung (PDET)
Aus
Kill"-Impuls NO
Kill"-Impuls NC, Feueralarm, Rauchmelder
Rücksetzung Feueralarm
100
Impulsgebe
PS-4C
Feuer
r
alarm
Ausgabe vom 2024-04-22
Sensor-Konfiguration SP33-M:
DIP A7 auf ON (für Primär-Sensor)
DIP B4 auf ON für Anwesenheitsimpuls
DIP B4 auf OFF für Anwesenheitserkennung
A
Braun
B
Gelb
C
Pink
D
Violett
E
Weiß
F
Blau
G
Rot
H
Grün
I
Schwarz
