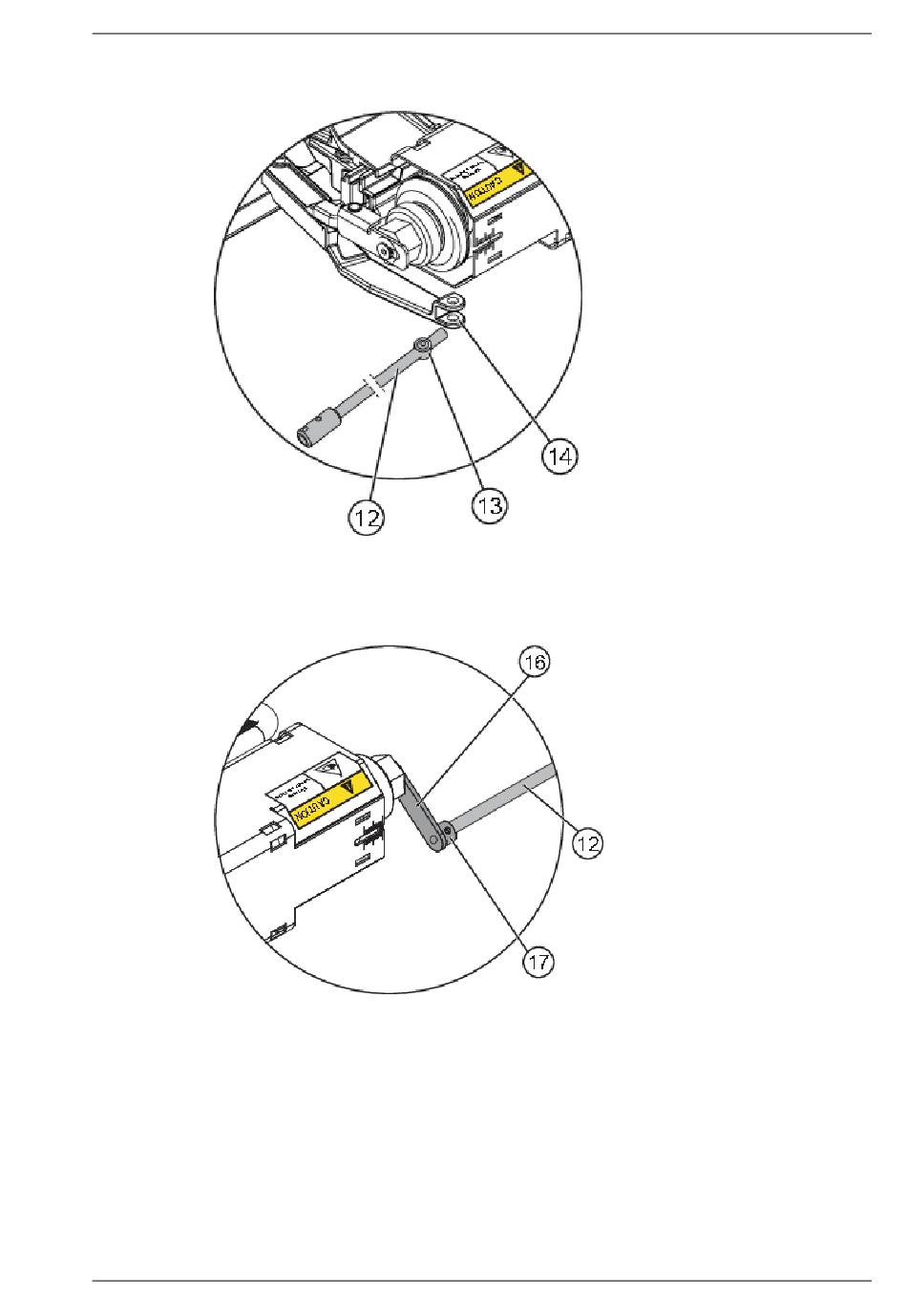

i Die Verbindungsstange (12) mit ihrem Adapter (13) am Verbindungsarm (14) montieren.
j Am anderen Ende der Verbindungsstange (12) zur Sekundär-Motoreinheit mit dem Signal (16)
montieren. Ziehen Sie die Anschlagschraube (17) auf ein Anziehmoment von 120 Ncm fest.
1007913-de-DE-28.0 Ausgabe vom 2024-04-22
12 Montage der mechanischen Teile
12 Verbindungsstange
13 Adapter
14 Verbindungsarm
12 Verbindungsstange
16 Signal
17 Anschlagschraube
