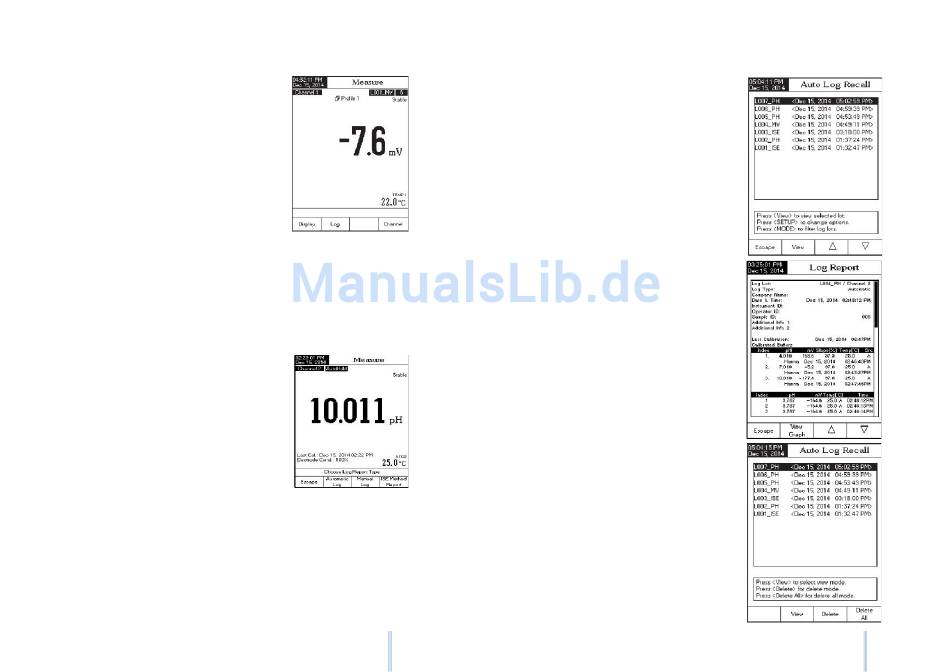

Direkt Mess-Anzeige und manuell Loggen

•
Echtzeit kontinuierliche Messungen werden
angezeigt und Momentmessungen werden
in dem Data-Log / Manuell-Log geschrie-
ben, wenn Sie "Log" drücken.
•
Jedes drücken von "Log" fügt einen neuen
Eintrag in dem manuellen Log hinzu.
•
Wenn Sie "New Log" auswählen erzeugen
Sie eine neue Log-Serie.
Hinweis: wenn "Log" gedrückt wird erscheint die
Lot ID und die aktuelle Speichernummer kurz auf
der Anzeige auf dem ausgewählten Kanal in der
linken oberen Ecke (z. B.: L033_MV 8 - this me-
ans lot ID L033_mV and recod number 8).
Direct/Auto Hold Mess-Anzeige und automa-
tisch Loggen
Drücken Sie "Start Log" und dann "Auto Hold". Die Tasten müssen zuerst gedrückt wer-
den um diese Funktion auszuwählen. Echtzeit kontinuierliche Messungen werden ange-
zeigt und "Auto Hold" blinkt auf. Echtzeit Logging wird in den Speicher geschrieben bis
die Messung Stabilität erreicht und die Anzeige in den Auto-Hold-Modus wechselt. Ge-
speicherten Logs sind mit einem "H" gekennzeichnet um den Auto Hold Modus zu signa-
lisieren. Drücken Sie "continuous reading" um in den kontinuierlichen Messmodus zurück-
zukehren oder "Stop Log" um die Logging-serie zu beenden.
Direct / Auto Hold Mess-Anzeige und
manuell Loggen
Drücken Sie „Log" um einen neuen Log Eintrag
anzulegen. Der manuelle Log wird funktionieren
auch wen sie im Auto Hold oder Messmodus
sind. Drücken sie „Auto Hold2 um den Messvor-
gang zu starten. „Auto Hold„ wird auf der An-
zeige aufblinken. Die Messwerte werden mit ei-
nem „H" gekennzeichnet.
Direct/Auto Hold Mess-Anzeige und
Auto Hold Loggen
Drücken Sie "Start Log" und anschließend "Auto Hold". Dies startet die automatische Auf-
zeichnung von stabilen Daten, welche in der Recall Manual Log-Datei gespeichert wer-
den. Während der Aufzeichnung wird "Auto Hold" aufleuchten bis die Stabilitäts-Kriterien
erreicht sind, dann wird die Anzeige fixiert. Die so aufgezeichneten Daten werden mit
einem "H" gekennzeichnet. Drücken Sie "Continous Reading" um in den Echtzeit-Konti-
nuierlichen-Messmodus zurückzukehren. Drücken sie nun "Auto Hold" um einen zweiten
stabilen Daten-Punkt aufzunehmen. Die Lot ID zusammen mit dem Aufzeichnungsindex
werden jedes Mal, wenn ein neuer Eintrag in den Lot geschrieben wird, kurz angezeigt,
in der linken oberen Ecke, in dem Kanalfenster das sie ausgewählt haben.

LOG RECALL / Log-Dateien wieder anzeigen

Mit dieser Option können Sie alle gespeicherten
Daten wieder anzeigen. Wenn keine Daten ge-
speichert sind dann erscheint die Anzeige: "No
records were found". Wenn gespeicherte Daten
vorhanden sind erscheint eine Liste mit allen die
gespeichert wurden, in Abhängigkeit von der ge-
wählten Anzeigeoption: Automatic Log, Manual
Log oder ISE Method Report (HI5522 nur).
Anzeigen der gespeicherten Daten:
•
Drücken Sie SETUP
•
Drücken Sie "Log Recall". Dier Nachricht
"Choose Log Type" angezeigt: wählen Sie
den Log-Typ den Sie anzeigen wollen: "Au-
tomatic Log"; "Manual Log" oder ISE Me-
thod Report". Für den jeweiligen Typ wer-
den immer alle Logs angezeigt.
•
Um die Logs zu filtern drücken Sie "MODE"
und dann den gewünschten Parameter: "pH";
"mV" oder "ISE" (nur HI5222). Es werden dann
nur die gewünschten Parameter angezeigt.
•
Benutzen Sie die Pfeiltasten um den ge-
wünschten Log auszuwählen und drücken
"View" um den Log anzuzeigen.
•
Auf der Anzeige erscheint die Nachricht
"Please wait..." (Bitte warten) für einen Au-
genblick. Danach werden die ausgewählten
Logging-Daten-Konfigurationen zusammen
mit den GLP Informationen angezeigt.
Hinweis: Nur für automatisches Loggen ist es
möglich den geplotteten Graphen anzusehen.
•
Drücken sie dafür "View Graph".
•
Drücken Sie "Shift Axes" um den Graph
entlang der x/y – Achse zu verschieben mit
den Pfeiltasten.
•
Drücken Sie SETUP um den Zoom zu ver-
ändern, während der Graph angezeigt wird.
•
Drücken Sie "Zoom Time"; "Zoom pH";
"Zoom
"Zoom Ion" um zwischen den aktiven
Zooming-Axen zu wechseln und um raus
und rein zu zoomen.
•
Drücken Sie ESCAPE um das Menü zu ver-
lassen.
