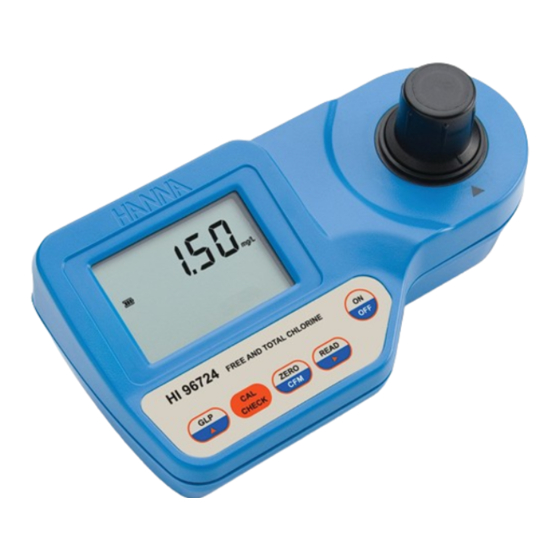

Hanna Instruments HI 96724 Bedienungsanleitung
Photometer
Verwandte Anleitungen für Hanna Instruments HI 96724
Inhaltszusammenfassung für Hanna Instruments HI 96724

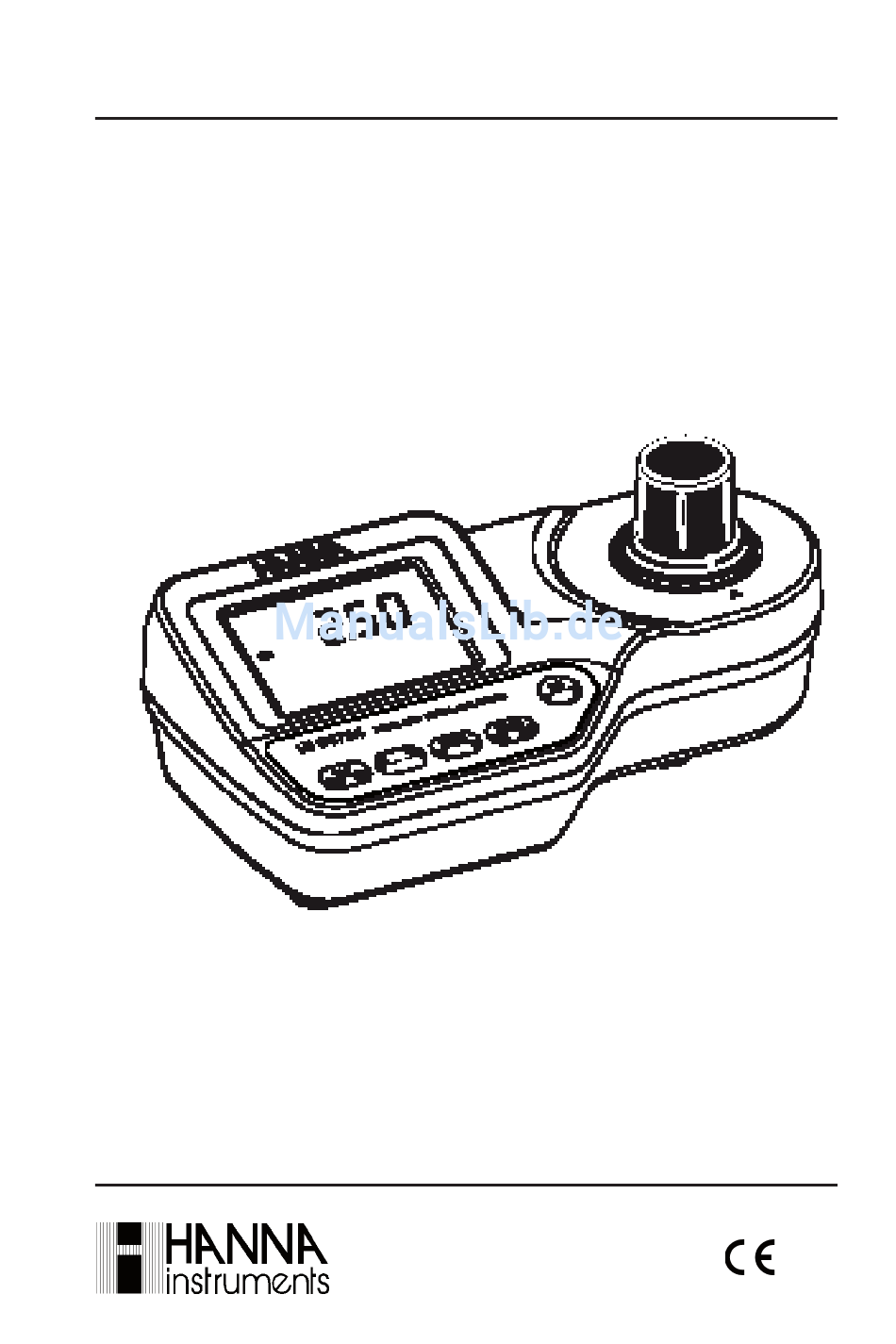

- Seite 1 Bedienungsanleitung HI 96724 Photometer Freies Chlor Gesamtchlor Stand: 04/10 Messgerät entspricht den w w w . h a n n a i n s t . c h CE-Richtlinien...
-
Seite 2: Inhaltsverzeichnis
überzeugt, dass das photometer ihren erwartungen voll und ganz gerecht wird. das photometer hi 96724 ist sehr einfach in der anwendung. wir empfehlen ihnen jedoch, diese bedienungsanleitung vor dem ge- brauch des gerätes sorgfältig zu lesen. das gerät entspricht den ce-richtlinien. -
Seite 3: Eingangsprüfung
überprüfen sie die lieferung auf vollständigkeit. HI 96724 umfasst: 2 messküvetten mit deckel • • 9 V Batterie • Bedienungsanleitung reagenzien sowie cal checK standards sind separat zu bestellen. -
Seite 4: Allgemeine Beschreibung
Kalibriervorgang. wird das messgerät im messmodus 10 minuten (Kalibriermodus 1 stunde) nicht benutzt, schaltet es sich automatisch ab. HI 96724 misst den gehalt an freiem- und gesamtchlor in einer wasserprobe im messbereich zwischen 0,00 bis 5,00 mg/l (ppm). die untersuchungsmethode ist eine anlehnung an die usepa -methode 330.5 für abwasser und standard-methode 4500-cl g für... -
Seite 5: Technische Daten
Abweichung: wie weit ist das messergebnis vom wirklichen wert entfernt ? ein messergebnis ist nur dann genau, wenn es sowohl präzise als auch eine geringe abweichung besitzt. hi 96724 besitzt eine standardabweichung von 0,03 mg/l bezogen auf einen 1,00 mg/l standard. unpräzise, unpräzise,... -
Seite 6: Messprinzip
MessprINZIp eine vielzahl von wasserinhaltsstoffen verursachen mit bestimmten reagenzien eine ganz spezifische farbreaktion. die sich bildende farbintensität ist ein maß für die Konzentration des wasserinhaltsstoffes. um diese farbintensität zu messen, ist es notwendig, dass das messgerät mit einer lichtquelle ausgestattet ist. diese erzeugt mittels einem vorgeschalteten filter ein licht mit einer definierten Wellenlänge, die innerhalb des für das Auge sichtbaren wellenlängenspektrums liegt. -
Seite 7: Funktionsbeschreibung
die gemessene extinktion e ist zur Konzentration des wasserinhaltsstoffes direkt proportional. die extinktion hängt bei gegebenem Extiktionskoeffizient und konstanter Schichtdicke der Küvette ausschließlich von der Konzentration ab. das gesetz hat nicht uneingeschränkte gültigkeit, sondern setzt licht einer einzigen wellenlänge, sogenanntes monochromatisches licht, voraus. -
Seite 8: Tastenbeschreibung
tastenbeschreibung • ON/OFF: zum ein- und ausschalten des Photometers • ZERO/CFM: zur Durchführung des Nullabgleichs, zur bestätigung von messwerten oder der wiederherstellung der werkseinstellungen. • READ/►: binfunktionale Taste. Im Messmodus: zur Durchführung einer Messung; im GLP-Modus: zur Ansicht des nächsten fensters. • CAL CHECK: bifunktionale Taste. Zur Überprüfung des Gerätes oder zum starten der Kalibrierung. • GLP/▲: bifunktionale Taste. Zum Starten des GLP-Modus; im Kalibriermodus: zur anzeige von datum und uhrzeit. -
Seite 9: Fehler Und Warnhinweise
feHLer uND wArNHINweIse im falle eines fehlerhaften Zustands zeigt das gerät eine klare meldung an. auch falls die messwerte ausserhalb des erwarteten bereichs liegen, wird eine meldung angezeigt. bei einem fehler ertönt ein signalton. a) bei einem nullabgleich Light High (Zuviel Licht): für eine messung ist zuviel licht vorhanden. - Seite 10 Unter dem Messbereich: die blinkende anzeige “0.00” weist darauf hin, wass die probe weniger licht als die blindprobe absorbiert. überprüfen sie den vorgang und stellen sie sicher, dass für nullabgleich und messung ein- und dieselbe Küvette verwendet wird. Über dem Messbereich ein blinkender wert der maximalen Konzentration zeigt an, dass der messbereich überschritten...
-
Seite 11: Generelle Tipps Für Genaue Messungen
Dead battery: batterie leer. dies zeigt an, dass die batterie leer und ein batterie erforderlich ist. sobald diese meldung erscheint, blockiert das gerät. wechseln sie die batterie und schalten sie das gerät wieder ein. geNereLLe TIpps für geNAue MessuNgeN die nachfolgenden hinweise bitte bei der durchführung einer messung beachten, um eine hohe präzision der messergebnisse zu gewährleisten. - Seite 12 • Korrekter Gebrauch der Pulverreagenzien: (a) beutel mit mitgelieferter schere aufschneiden. vor dem aufschneiden leicht auf den beutel klopfen, damit das gesamte pulver nach unten fällt. (b) beutel trichterförmig öffnen. (c) beutelinhalt vorsichtig in die Küvette schütten. • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch.
-
Seite 13: Durchführung Einer Messung
DurCHfüHruNg eINer MessuNg die messung erfolgt in zwei etappen. Zuerst wird mit der unreagierten probe ein nullabgleich durchgeführt. dann wird nach Zugabe des reagenz die reagierte probe gemessen. • Schalten Sie das Gerät mittels der on/off-taste ein. im display erscheinen kurz alle display- elemente. - Seite 14 • Entfernen Sie die Küvette. • für messung von freiem chlor: geben sie 3 tropfen hi 93701a- t dpd1 indikator und 3 tropfen hi 93701b-t dpd1 puffer in die Küvette. geben sie sofort 10 ml der unreagierten probe hinzu. setzen sie den deckel auf und schütteln sie vorsichtig.
-
Seite 15: Durchführung Einer Validierung
• Warten Sie 2 Minuten und 30 Sek. und drücken Sie dann READ/►. im display erscheinen das lampen-, Küvetten- und detektor- symbol, abhängig von der messphase. • Am Ende der Messung zeigt das gerät direkt die Konzentration des gesamtchlors in mg/l an. interferenZen brom (stört mit positivem messergebnis, es wird vermeintlich mehr angezeigt) chlordioxid (stört mit positivem messergebnis) ozon (stört mit positivem messergebnis) iod (stört mit positivem messergebnis, es wird vermeintlich mehr angezeigt) - Seite 16 • Das Gerät ist bereit, wenn ein kurzer signalton ertönt und im display striche angezeigt werden. • Setzen Sie den CAL CHECK standard hi 95724-11 Küvette a in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im Display erscheinen das lampen-, Küvetten- und detektor-symbol, abhängig von der messphase.
-
Seite 17: Durchführung Einer Kalibrierung
DurCHfüHruNg eINer KALIBrIeruNg hinweis: die Kalibrierung kann jederzeit durch drücken von cal checK oder der on/off-taste unterbrochen werden. warnung: führen sie eine validierung oder Kalibrierung stets mit hanna cal checK standards und bei temperaturen zwischen 18-25°c durch. • Schalten Sie das Gerät mittels der on/off-taste ein. • Das Gerät ist bereit, wenn ein kurzer signalton ertönt und im display striche angezeigt werden. - Seite 18 • Nach ein paar Sekunden erscheint in der anzeige “-0.0-”. der nullabgleich ist durchgeführt, das gerät kann nun kalibriert werden. • Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK standard hi 95724-11 Küvette b in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet.
- Seite 19 eingabe des datums: • Drücken Sie GLP/▲, um das gewünschte Jahr anzuzeigen (2000- 2009). wird die taste gedrückt gehalten, steigt die Jahreszahl automatisch. • Um das gewünschte Jahr zu setzen, drücken sie Zero/cfm oder READ/►. Jetzt blinkt der Monat. • Drücken Sie GLP/▲, um den gewünschten monat anzuzeigen (01-12). wird die taste gedrückt gehalten, steigt das monatsdatum automatisch.
-
Seite 20: Glp
• Das Gerät kehrt nun automatisch in den messmodus zurück. im display erscheinen dann striche. im glp-modus kann das datum der letzten Kalibrierung eingesehen und die werkskalibrierung wiederhergestellt werden. datum der letZten Kalibrierung anzeigen des Kalibrierdatums: • GLP/▲ startet den GLP- modus. im hauptdisplay erscheinen Kalibriermonat und - tag, im sekundärdisplay das Kalibrierjahr. -
Seite 21: Batteriemanagement
• Mit READ/► den Bildschirm zur wiederherstellung der werkskalibrierung aufrufen. das gerät fordert eine bestätigung an, bevor die d a t e n d e r K a l i b r i e r u n g gelöscht werden. • Z E R O / C F M s t e l l t d i e werkskalibrierung wieder her. -
Seite 22: Batteriewechsel
BATTerIeweCHseL Zum wechseln der batterie gehen sie wie folgt vor: • Schalten Sie das Gerät durch Drücken der on/off-taste aus. • Kehren Sie das Gerät um. Entfernen Sie den batteriefachdeckel durch drehen entgegen dem uhrzeigersinn (siehe abbildung). • Entnehmen Sie die Batterie und ersetzen Sie sie durch eine neue. • Schliessen Sie wieder den Batteriefachdeckel durch drehen im uhrzeigersinn. -
Seite 23: Garantie
96724 besitzt eine garantie von 2 Jahren auf fehler in ausführung und material, wenn es für den beabsichtigten Zweck genutzt und nach den anweisungen gewartet wird. diese garantie beschränkt sich nur auf kostenlose reparatur oder ersatz des messgerätes. schäden aufgrund unfällen,... - Seite 24 KoNTAKT hanna Instruments Switzerland AG Wassergrabe 14 6210 Sursee tel.: +41 41 925 66 46 E-Mail: info@hannainst.ch www.hannainst.ch...
