6. Installation
6.1 Montage der Dachstützen an Basiselementen

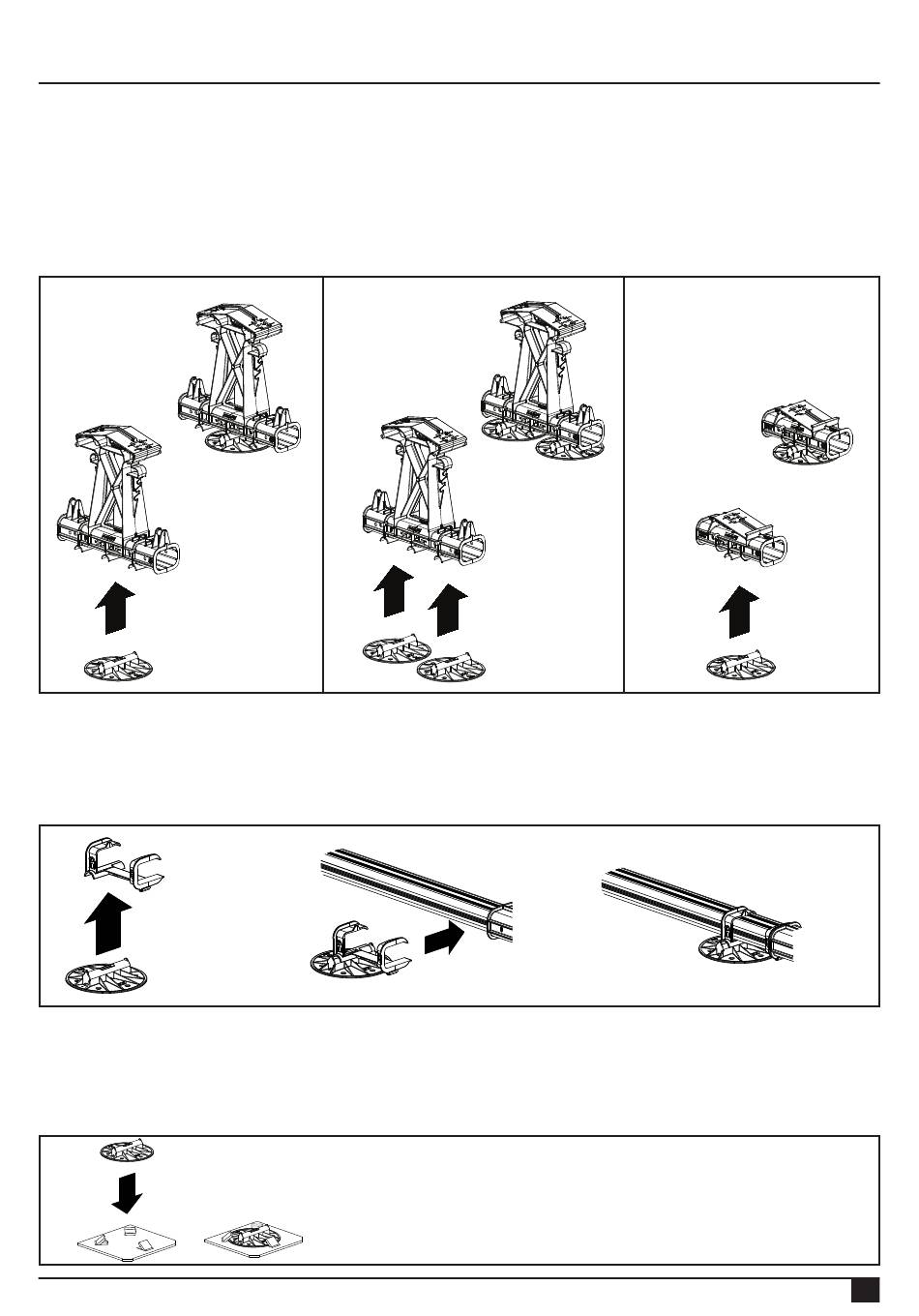

Standardmäßig wird das hohe Basiselement auf einer Dachstütze platziert.
1. Befestigen Sie die Dachstütze mittels Klickverbindung am hohen Basiselement. Zu diesem Zweck verwenden Sie die
mittlere Klickverbindung an der Unterseite des hohen Basiselements. Optional: In Situationen, in denen Ballast angebracht
werden soll, werden zwei Dachstützen unter dem hohen Basiselement befestigt. Zu diesem Zweck verwenden Sie die zwei
Klickverbindungen außerhalb der Mitte (1A).
2. Befestigen Sie die Dachstütze mittels Klickverbindung am niedrigen Basiselement.
1. 1A. Situation mit Ballast 2.
KLICK!
KLICK!
KLICK!
6.2 Montage zusätzlicher Dachstützen (optional)
Wenn zusätzliche Dachstützen erforderlich sind, können diese mit Hilfe der Dachstützen-Adapter flexibel eingestellt
werden. Befestigen Sie die Dachstütze mittels Klickverbindung am Adapter. Diese Kombination kann dann an einer
beliebigen Stelle an einem Basisprofil seitlich eingerastet werden.
KLICK!
KLICK!
6.3 Montage der TPO-Schutzmatte (optional)
Die optionale TPO-Schutzmatte kann zum Schutz einer TPO-Dacheindeckung verwendet werden. Öffnen Sie die 3
Gummilippen der Schutzmatte und platzieren Sie die Dachstütze unter den Lippen der Matte. Vergewissern Sie sich, dass
die Dachstütze von den Gummilippen gut umschlossen ist.
