ESDEC FLATFIX FUSION Handbuch Seite 20

6.14 Montage und Potenzialausgleich des rückseitigen Winddeflektors
Die rückseitigen Winddeflektoren der Solarmodule können optional dadurch geerdet werden, indem alle Winddeflektoren
an den hohen Basiselementen angebracht werden. Die Überlappung zwischen den Winddeflektoren sorgt für die Erdung.
Verwenden Sie die Erdungsbügel zum Verbinden der Winddeflektoren mit dem Rest des Systems. HINWEIS! Das
Diagramm in Anhang Abschnitt 7.3.2 zeigt die Positionen der Erdungsbügel.

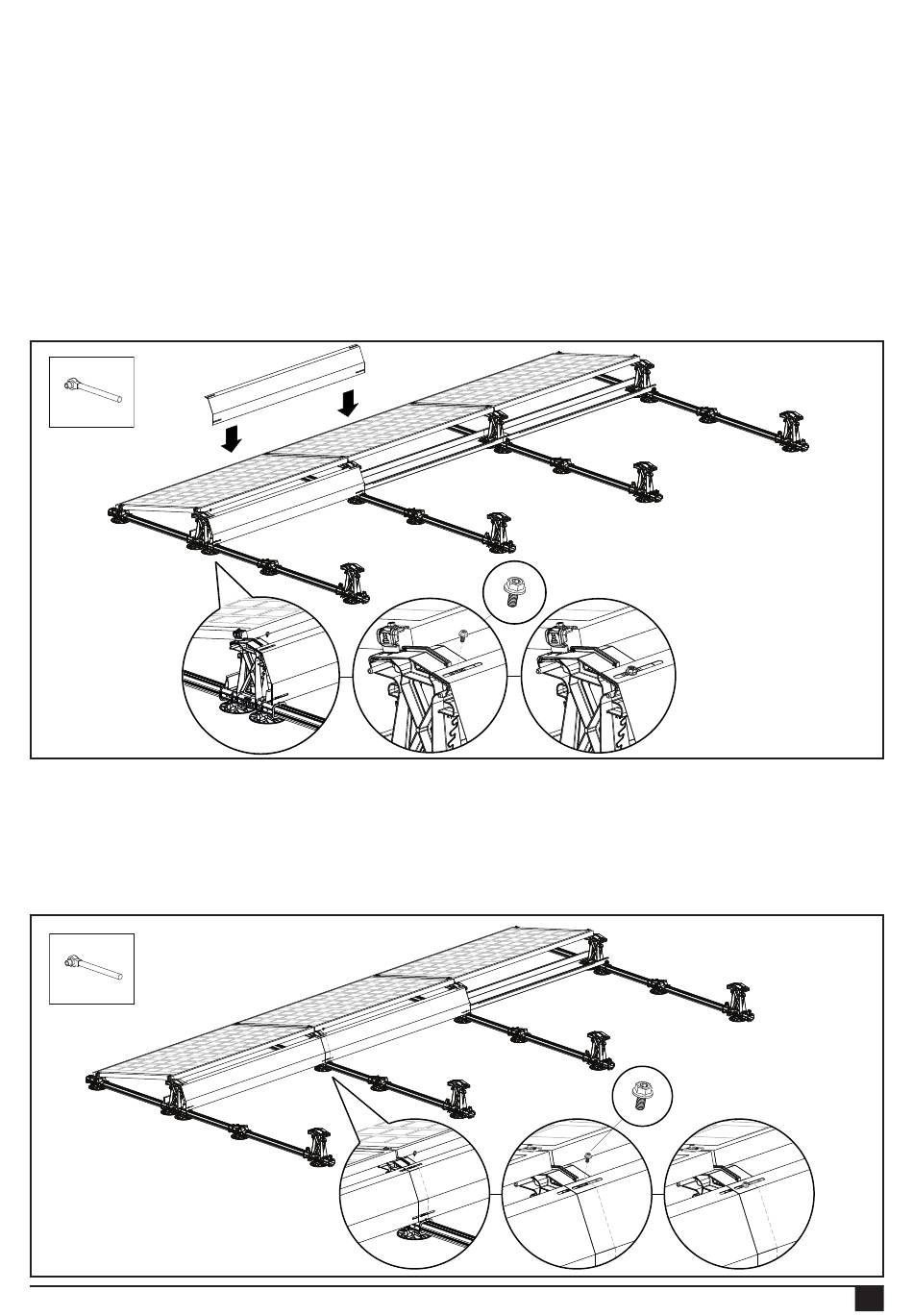

1. Platzieren Sie den 1. Winddeflektor an der Rückseite der Solarmodule, sodass die Unterkante des Winddeflektors
zwischen den angehobenen Tragarmen der hohen Basiselemente liegt und die Seite des Winddeflektors so eben wie
möglich mit der Außenkante des hohen Basiselements abschließt.
2. Befestigen Sie nur eine Seite des Winddeflektors (anstatt der Kante des Modulfelds) am hohen Basiselement. Stecken
Sie eine Montageschraube M6x12 in die Nut am Winddeflektor und schrauben Sie sie in der unteren Montagebohrung des
hohen Basiselements fest. HINWEIS! Das maximale Anzugsmoment der Schraubverbindungen beträgt 9 Nm.
Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
Platzieren Sie den 2. Winddeflektor an der Rückseite der Solarmodule, sodass die Unterkante des Winddeflektors zwischen
den angehobenen Tragarmen der hohen Basiselemente liegt und die Nuten der Winddeflektoren und die Schraub-
bohrungen der hohen Basiselemente übereinander liegen. Montieren Sie nur eine Seite des Winddeflektors (anstatt der
Überlappung) am hohen Basiselement, indem Sie die Montageschraube M6x12 in die Nut der 2 Winddeflektoren stecken
und sie in die Montagebohrungen des hohen Basiselements schrauben. Wiederholen Sie die obigen Schritte für die
weiteren Winddeflektoren zwischen dem ersten und letzten Winddeflektor. HINWEIS! Das maximale Anzugsmoment der
Schraubverbindungen beträgt 9 Nm. Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
Version 29.02.24 HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
M6x12
Artikel-Nr.:
1000612
M6x12
Artikel-Nr.:
1000612
18
