ESDEC FLATFIX FUSION Handbuch Seite 6

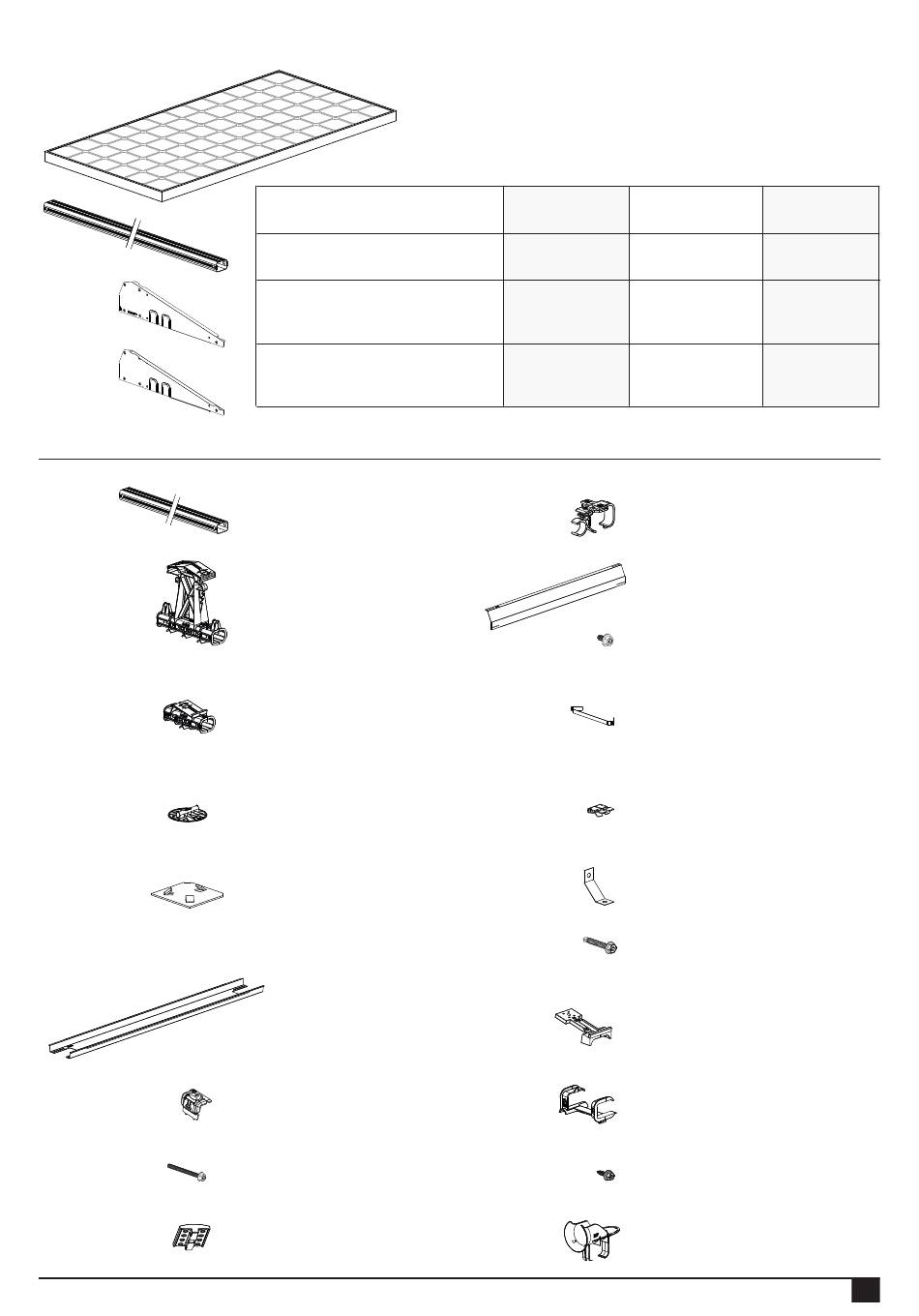

4.2 Teileliste
Dann wählen Sie die anderen Teile unten aus.
Version 29.02.24
* Messen Sie die kürzeste Seite des Solarmoduls und wählen Sie das
1. Solarmodulbreite:
2. Basisprofil
Artikel-Nr.:
3. Winddeflektor links Querformat
(auch in Schwarz lieferbar)
Artikel-Nr.:
3A. Winddeflektor rechts Querformat
(auch in Schwarz lieferbar)
Artikel-Nr.:
2A. Basisprofil
Artikel-Nr.: 10071__
Länge, siehe Anhang
Abschnitt 7.1.
4. Basiselement hoch Querformat
Artikel-Nr.: 1007031
5. Basiselement niedrig Querformat
Artikel-Nr.: 1007022
6. Dachstütze
Artikel-Nr.: 1007012
7. TPO-Schutzmatte
Artikel-Nr.: 1007015
*optional
8. Ballastbehälter Querformat
Artikel-Nr.: 10072__
Länge, siehe Anhang Abschnitt 7.1
9. Endklemme
Artikel-Nr.: 1004__
Typ, siehe Anhang Abschnitt 7.1
10. Montageschroef M6 x __
Artikel-Nr.: 10006__(-B)
Typ, siehe Anhang Abschnitt 7.1
11. Universal-Modulklemme
Artikel-Nr.: 1003022(-B)
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
Basisprofil und die passenden Winddeflektoren aus.
*1016 – 1053 mm *1068 – 1104 mm *1114 – 1150 mm
940 mm
1007194
1007224(-B)
1007225(-B)
1077 mm
1030 mm
1007196
1007195
1007226(-B)
1007226(-B)
1007227(-B) 1007227(-B)
12. FlatFix Fusion MLPE Klemme
leicht
Artikel-Nr.: 1007042
13. Rückseitiger Winddeflektor
Querformat
Artikel-Nr.: 10072__
Länge, siehe Anhang Abschnitt 7.1
14. Montageschraube M6x12
Artikel-Nr.: 1000612 (-B)
15. Erdungsfeder
Artikel-Nr.: 1007502
*optional
16. Erdungsklemme
Artikel-Nr.: 1007505
*optional
17. Erdungsbügel
Artikel-Nr.: 1007503
*optional
18. Gewindefurchende Schraube
6,3x42mm SW10/T30
Artikel-Nr.:1003016
*optional
19. Niedrige Basiserweiterung
Artikel-Nr.: 1007022-WP
*optional und nur in Kombination
mit dem 940 mm Basisprofil
20. Dachstützen-Adapter
Artikel-Nr.: 1007011
*optional
21. Gewindefurchende Blechschraube
6,0 x 25 SW10 HEX/T30
Artikel-Nr.: 1008085
22. Kabelaustrittsführung
Artikel-Nr.: 1005570
*optional
