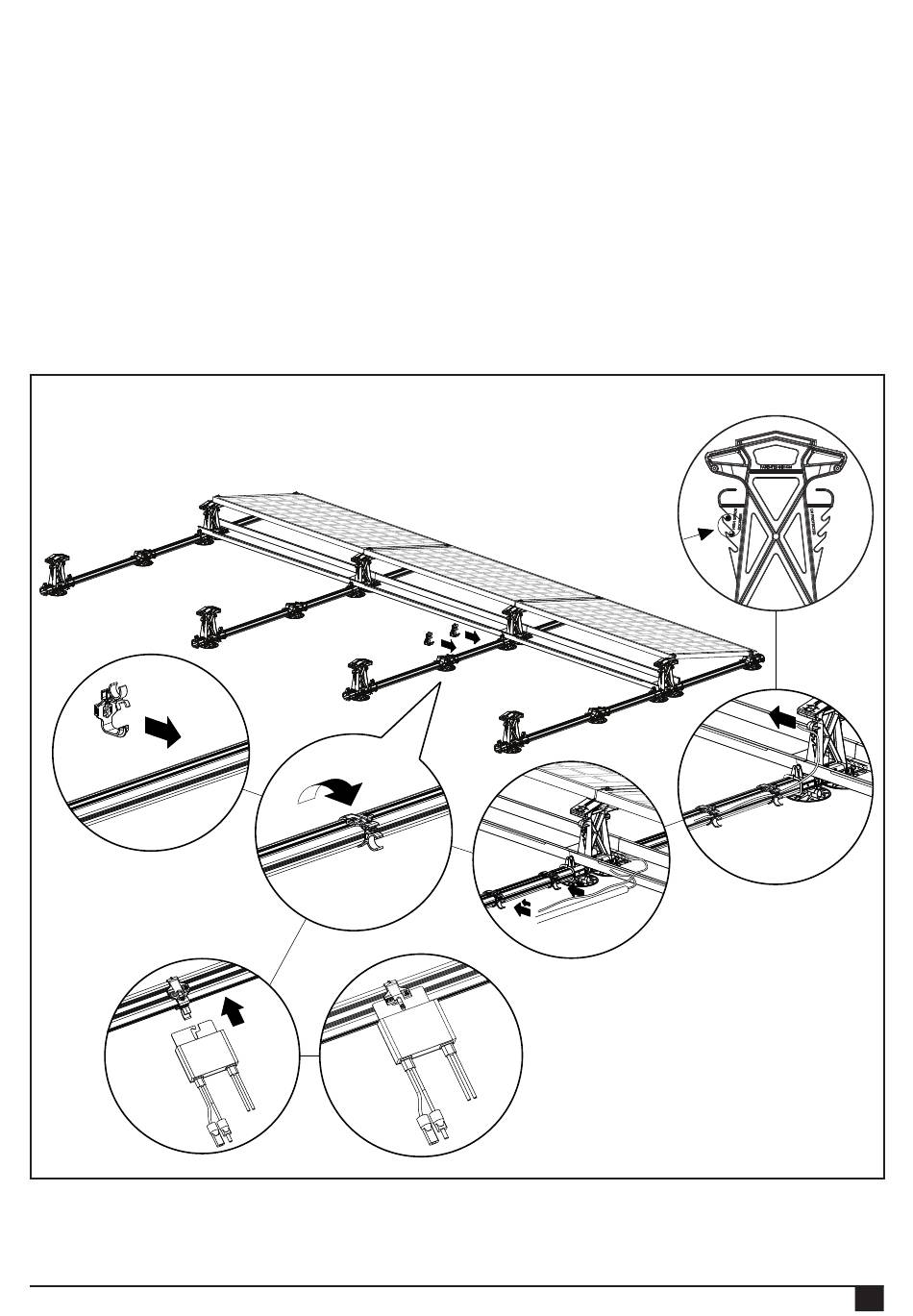

6.10 Montage von MLPE-Geräten und Kabeln
FlatFix Fusion MLPE Klemmen leicht sind mit integriertem Kabelmanagement und MLPE-Gerätebefestigung ausgestattet,
damit die Kabel ordnungsgemäß verlegt und verstaut werden können. In den hohen Basiselementen gibt es auch
Ausnehmungen, durch die die Kabel geführt werden können. Dies sorgt dafür, dass die Kabel nicht direkt auf dem (nassen)
Dach liegen. Für die Installation beachten Sie die folgenden Schritte:
1. Platzieren Sie die Klemmen an der schmalen Seite der Basisprofile.
2. Drehen Sie die Klemmen so, dass sie über die breite Seite der Basisprofile greifen.
3. Führen Sie die Kabel durch die Ausnehmungen. Die Klemmen enthalten auch eine Halterung für ein Rohr mit Ø25 mm.
4. Führen Sie das Ende des Kabels durch eine der Kabelführungen des hohen Basiselements.
5. Die Kabel des Solarmoduls können am hohen Basiselement in der Kabelführung befestigt werden.
Optional: Rasten Sie das optionale MLPE-Gerät an der MLPE-Klemme ein.
5.
1.
2.
KLICK! 4.
Ø25mm
3.
Option
