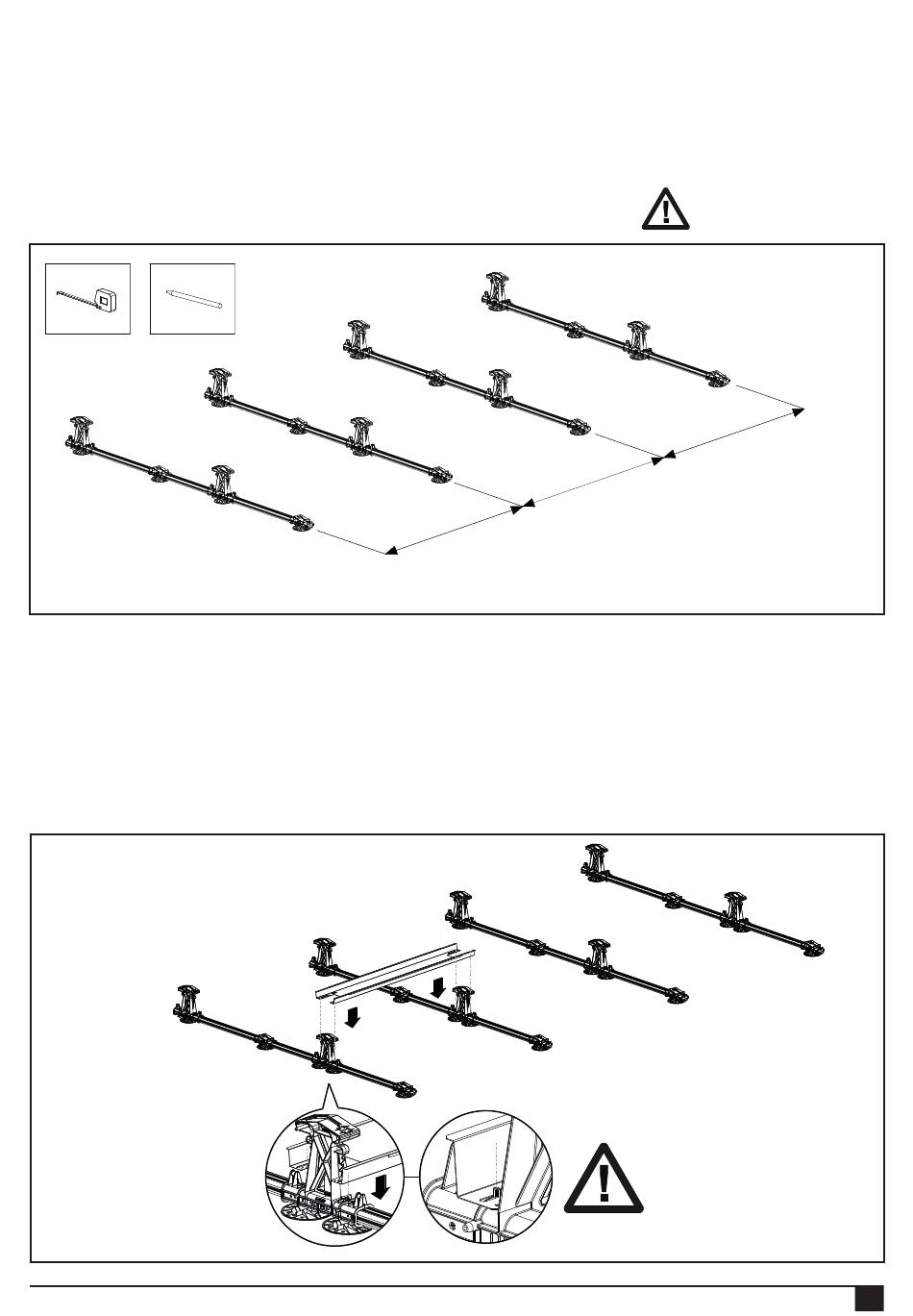

6.6 Positionieren der FlatFix Fusion-Segmente
Bestimmen Sie die Position der FlatFix Fusion-Segmente anhand der Position der Solarmodule auf dem Dach.
Verteilen Sie die FlatFix Fusion-Segmente gleichmäßig entlang der Linie, an der die Solarmodule zu installieren sind. Die
FlatFix Fusion-Segmente können einen Mittenabstand von bis zu 2 m aufweisen (siehe Rechner für den Abstand).
Markieren Sie mit Kreide oder Markierstift die Stelle am Dach, an der die FlatFix Fusion-Segmente platziert werden sollen.
Vergewissern Sie sich, dass die FlatFix Fusion-Segmente aneinander ausgerichtet sind.
Solarmodulgröße + 8 mm
Solarmodulgröße + 8 mm
Solarmodulgröße + 8 mm
6.7 Montage der Ballastbehälter
Die Ballastpositionen werden mit Hilfe des Rechners bestimmt. Platzieren Sie die Ballastbehälter an den vom Rechner
bestimmten Stellen. HINWEIS! Vergewissern Sie sich, dass die hohen Basiselemente bei den Ballastbehältern immer mit
zwei Dachstützen ausgestattet sind! Die folgende Anleitung gilt nur für die Installation von Standard-Ballastbehältern.
HINWEIS! Für Ballastkonfigurationen, siehe Anhang Abschnitt 7.4.
Winkeln Sie den ersten Ballastbehälter an und platzieren Sie ihn zwischen die FlatFix Fusion-Segmente, sodass die Nuten
am Ballastbehälter über den senkrechten Tragarmen des hohen Basiselements zu liegen kommen.
Beachten Sie, dass die FlatFix Fusion-Segmente aufgrund der Ausrichtung der Solarmodule direkt nebeneinander liegen.
