7.4 Ballastkonfigurationen
XXkg

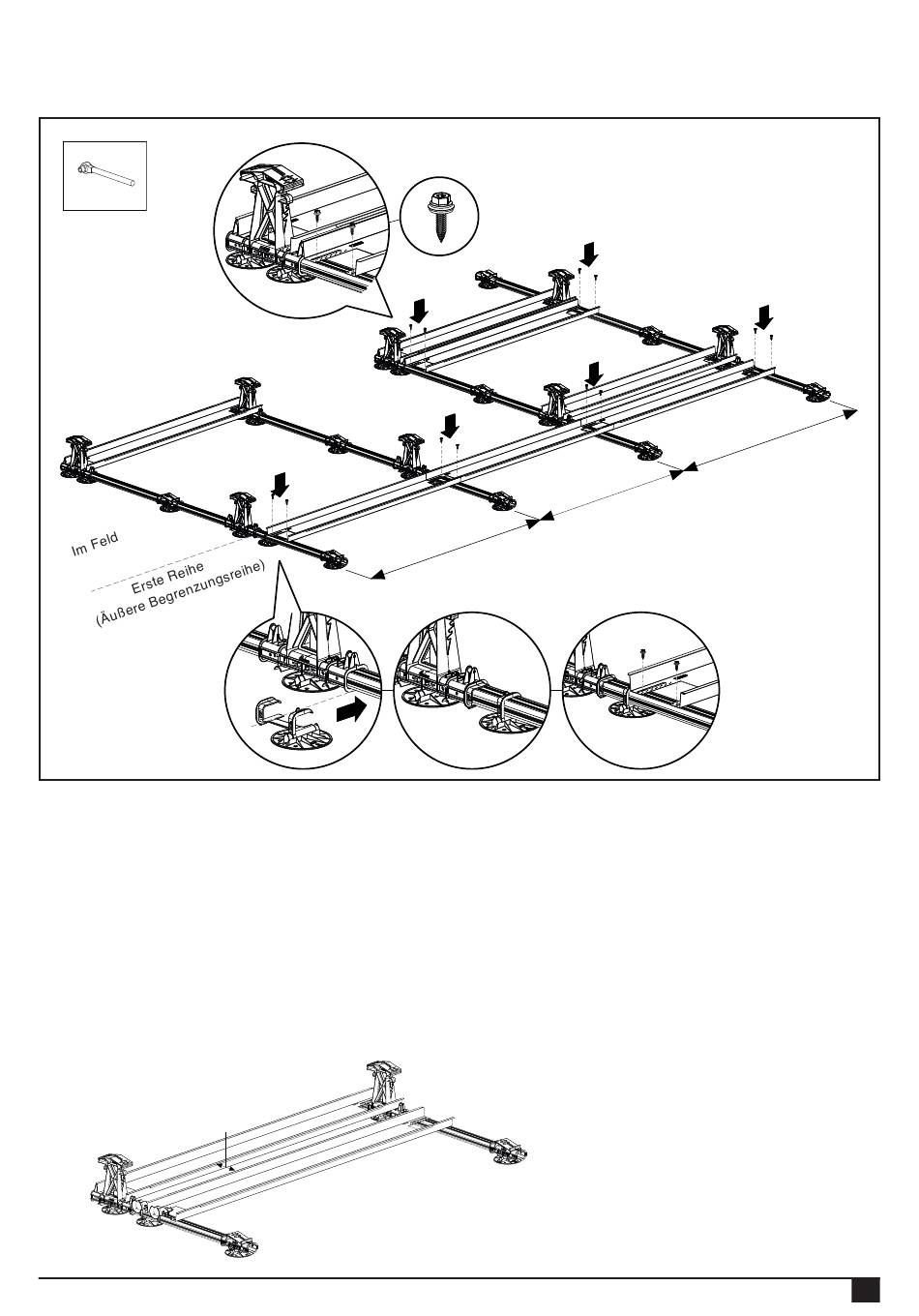

Ballast unter dem Modul
Wenn der Rechner die Situationen „P" oder „P2" vorschreibt, muss eine zusätzliche Dachstütze mit Dachstützen-Adapter
am Basisprofil unter dem Solarmodul montiert werden. Positionieren Sie den Adapter so, dass er auch über die Rippe
unter dem hohen Basiselement greift. Der Adapter dient auch als Distanzstück zum Anbringen des Ballastkastens(**).
Der Ballastkasten muss mit der gewindefurchenden Blechschraube 6,0 x 25 mm SW10 HEX/T30 (Artikel-Nr. 1008085)
durch eines der vorgestanzten Löcher im Ballastkasten an den Basisprofilen festgeschraubt werden. Wenn sich zwei
nebeneinander liegende Ballastkästen überlappen, reicht eine Schraube.
** in der 2; XX-kg-Situation ist die Verwendung zusätzlicher Dachstützen und Adapter nicht verpflichtend.
Der 2. Ballastkasten kann hier am hohen Basiselement platziert werden, bevor er an den Profilen festgeschraubt wird.
Wenn sich hier eine Kabelaustrittsführung befinden soll, ist ein Abstand von 135 mm vorzusehen.
135 mm
Version 29.02.24
0kg
P; XXkg
1.
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
6,0x25
Artikel-Nr.:
1008085
2; XXkg (**)
P; XXkg
Standard
2. 3.
KLICK!
P2; XXkg
Optional
(P2+2)
Standard
