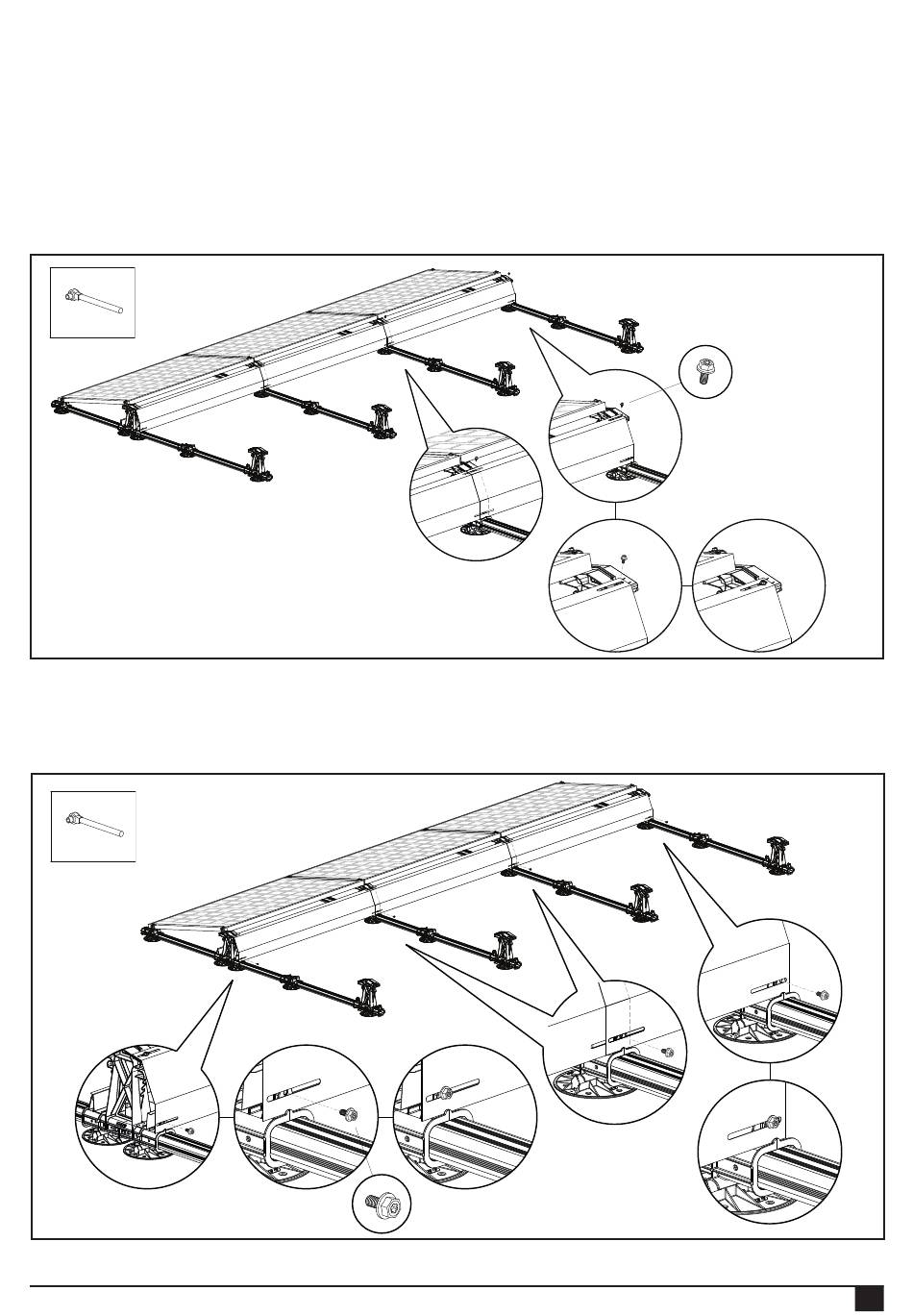

Platzieren Sie den letzten Winddeflektor an der Rückseite der Solarmodule, sodass die Unterkante des Winddeflektors
zwischen den angehobenen Tragarmen der hohen Basiselemente liegt und die Nuten der Winddeflektoren und die
Schraubbohrungen der hohen Basiselemente übereinander liegen.
Befestigen Sie den Winddeflektor (auf beiden Seiten) an den hohen Basiselementen, indem Sie die Montageschraube
M6x12 in die 2 oberen Nuten des Winddeflektors stecken und sie in die Montagebohrungen der hohen Basiselemente
schrauben. HINWEIS! Das maximale Anzugsmoment der Schraubverbindungen beträgt 9 Nm. Beachten Sie das
Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
Befestigen Sie die Winddeflektoren (Unterseiten) an den hohen Basiselementen, indem Sie die Montageschraube M6x12
in die Nuten des Winddeflektors stecken und sie in die Montagebohrungen der hohen Basiselemente schrauben.
HINWEIS! Das maximale Anzugsmoment der Schraubverbindungen beträgt 2 Nm. Vergewissern Sie sich, dass die
Montageschrauben im Basiselement nicht rutschen. Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen
Anzugsmoments.
*Esdec hat die metrischen Schrauben M6 x 12 getestet und zur Befestigung des hinteren Winddeflektors am hohen
Basiselement aus Kunststoff freigegeben.
Version 29.02.24 HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
M6x12*
Artikel-Nr.:
1000612
M6x12
Artikel-Nr.:
1000612
