ESDEC FLATFIX FUSION Handbuch Seite 4

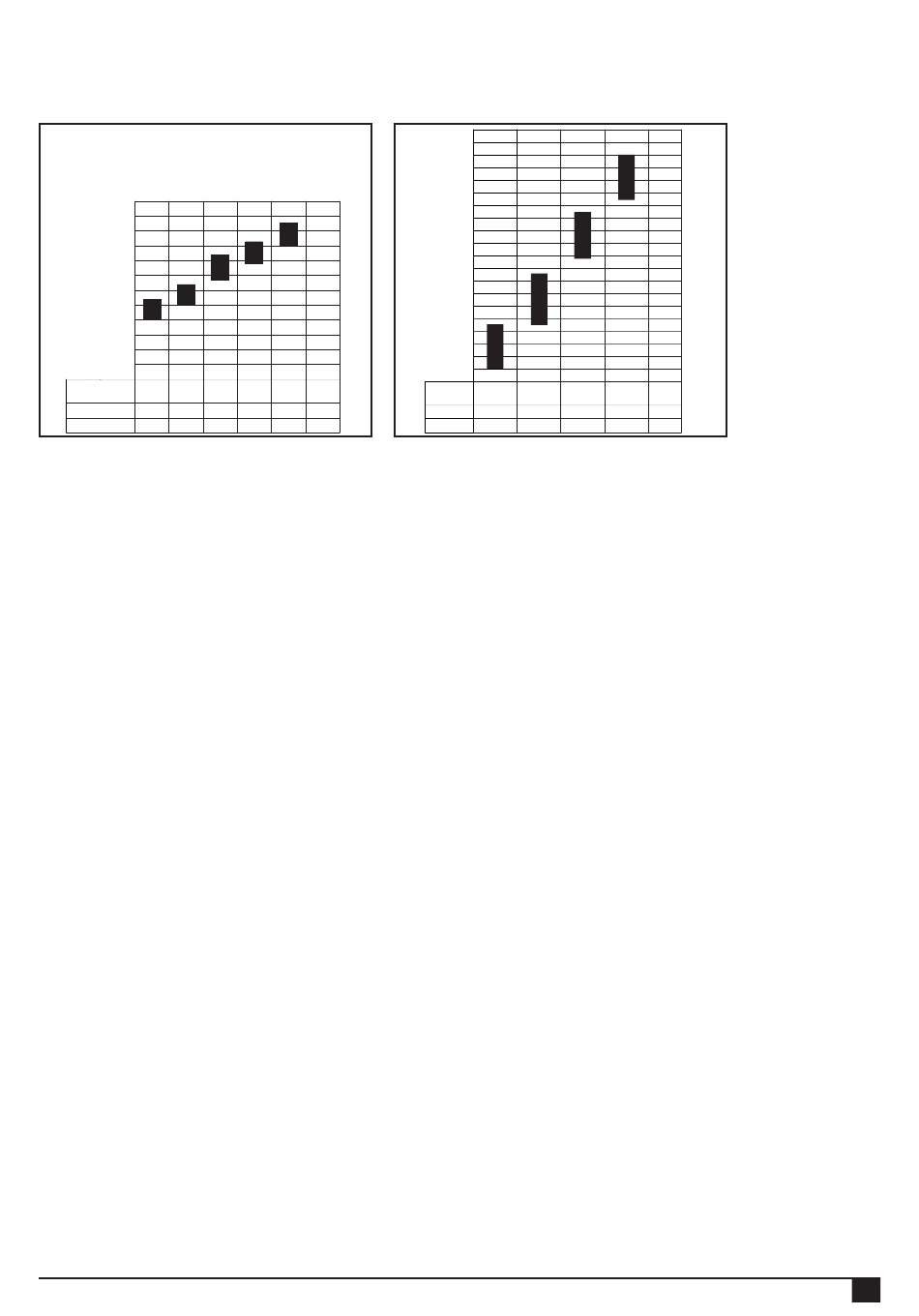

Tabelle Modulabmessungsbereich
Modullängenbereich
1600 1700 1900
Min. 1550 1655 1830
Max. 1690 1795 1970
Randbereich
Der Abstand zwischen den Solarmodulen und der Dachkante muss aufgrund der sehr turbulenten Windströmungen in diesem Bereich
ca. 1/5 der Gebäudehöhe betragen, mit einem Mindestabstand von 30 cm. In diesem Bereich dürfen keine Solarmodule installiert
werden, auch nicht teilweise. Der einzuhaltende Randbereich wird vom Esdec-Rechner vorgegeben.
Ballast
Wenn Ihr Dach höher als 20 m ist, empfehlen wir Ihnen, Ihren Lieferanten um Unterstützung bei der Bestimmung des sachgerechten
Ballasts zu ersuchen. Verwenden Sie Steine oder Schotter als Ballast. Beachten Sie den Projektplan.
Normen, Vorschriften und Regeln
Bei der Installation des Montagesystems sollten Sie das Montagehandbuch und die einschlägigen Vorschriften zur Unfallverhütung
befolgen. Insbesondere sind folgende Normen, Vorschriften und Regeln zu beachten:
BGV A2
•
BGV C22
•
BGV D36
•
BGV A1:
•
DIN EN 1090-3
•
DIN EN 62305 Teil 1 bis 4
•
DIN 18299 VOB Teil C
•
DIN 18338 VOB Teil C
•
DIN 18451 VOB Teil C
•
DIN V VDE V 0100 Teil 534
•
Eurocode 0 (DIN EN 1990)
•
Eurocode 1 (DIN EN 1991)
•
Eurocode 5 (DIN EN 1995)
•
Eurocode 9 (DIN EN 1999)
•
DIN VDE 0100 - 712
•
ZVDH
•
Anforderungen gemäss zuständiger Landesbauordnung
•
Abbau und Demontage
Das Produkt ist in Übereinstimmung mit den örtlichen Vorschriften und Gesetzen zu entsorgen. Am Ende der Lebensdauer können
alle Materialien recycelt werden. Die Alu-Basisprofile werden mittels Klicksystem an den Basiselementen befestigt. Verwenden Sie
Kombizangen zum Demontieren der Basisprofile.
Garantie
Es gelten die Garantiebedingungen von Esdec BV. Diese finden Sie auf der Website www.esdec.com.
Haftung
Der Hersteller übernimmt keine Haftung für Sach- oder Personenschäden, die durch einen (ggf. auch nur leichten) Verstoß gegen die
Sicherheitsrichtlinien und Anleitungen in diesem Handbuch oder durch Fahrlässigkeit während der Installation des Produkts und der in
diesem Dokument genannten Zubehörteile entstehen.
Version 29.02.24
2250
2150
2050
1950
1850
1750
1650
1550
1450
1350
1250
1150
2100
2000 [DTO]
1940 2050
2080 2190
Elektrische Anlagen und Betriebsmittel
Bauarbeiten
Leitern und Tritte
Unfallverhütungsvorschriften
Ausführung von Stahl- und Aluminiumtragwerken
Blitzschutz; insbesondere Teil 3 Schutz von baulichen Anlagen und Personen
ATV für Bauleistungen – Allgemeine Regelung
ATV Dachdeckung und Dachabdichtungsarbeiten
ATV für Bauleistungen – Gerüstarbeiten
Überspannungsschutz an Gebäuden
Grundlagen der Tragkonstruktion
Einwirkung auf Tragwerke
Bemessung und Konstruktion von Holzbauten
Bemessung und Konstruktion von Aluminiumtragwerken
Errichten von Niederspannungsanlagen
Regelwerk des Zentralverbandes des Deutschen Dachdeckerhandwerkes
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
Modulbreitenbereich
Standard 940 mm
Basisprofil (940 mm) mit WPA* 1030 mm
Min. 980 1017
Max. 1016 1053
*WPA = Wider Panel Adapter = 1007022-WP
1160
1150
1140
1130
1120
1110
1100
1090
1080
1070
1060
1050
1040
1030
1020
1010
1000
990
980
970
neu neu
1077 mm
1068 1114
1104 1150
