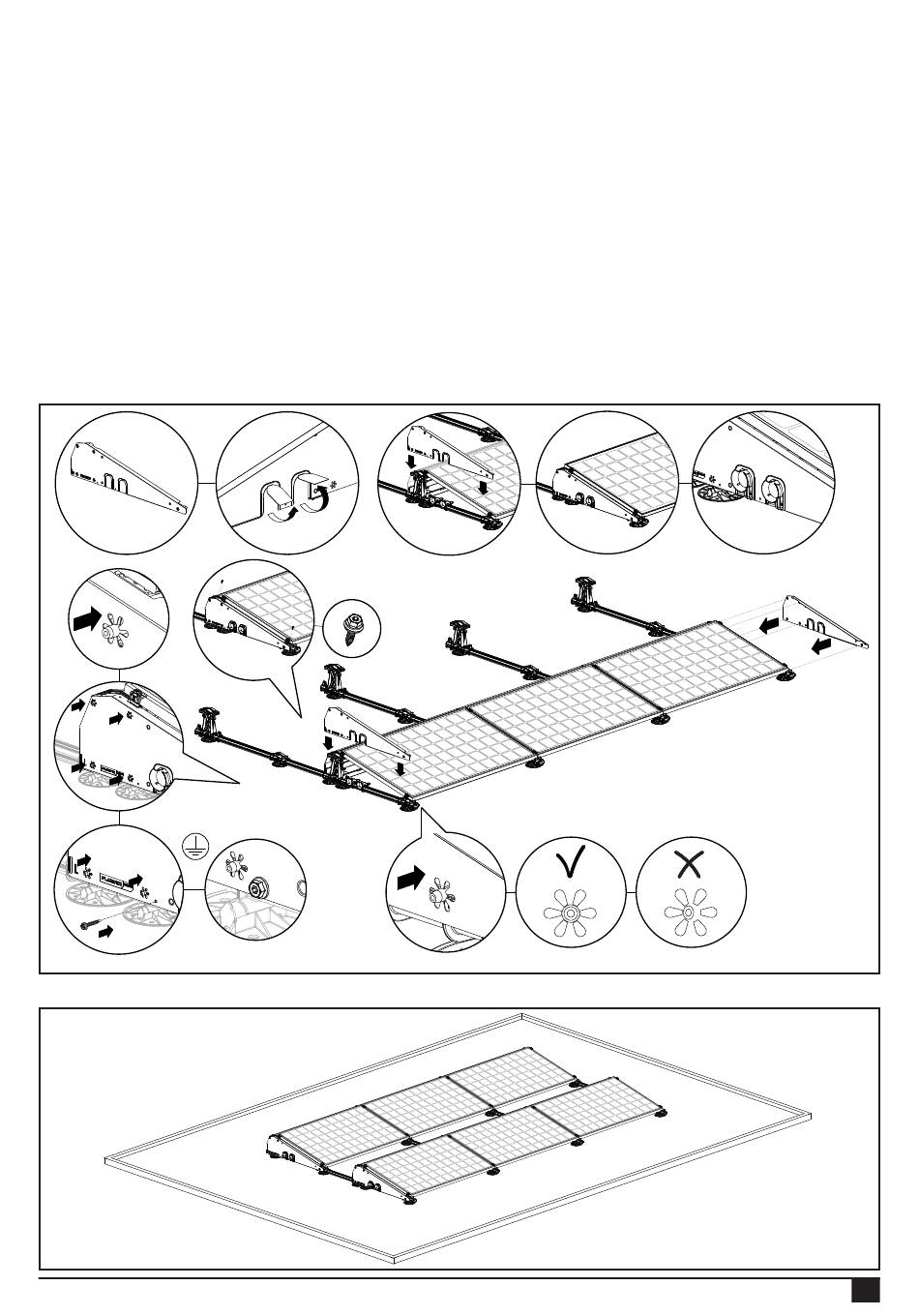

7.2.2 Montage der Winddeflektoren links/rechts
Platzieren Sie den linken Winddeflektor an der linken Seite des Modulfelds und den rechten Winddeflektor an der rechten
Seite. HINWEIS! Der Flansch am Winddeflektor muss immer zum Modulfeld zeigen.
Brechen Sie an der Seite, an der sich die Kabelaustrittsführungen befinden, die Durchstoßplatten an der Unterseite des
Winddeflektors aus und falten Sie diese nach innen, um an den notwendigen Stellen Ausnehmungen zu schaffen.
Bringen Sie den Winddeflektor mit den Ausnehmungen über den Kabelaustrittsführungen an. Montieren Sie die 2
Winddeflektoren (links und rechts), indem Sie die Starlock an den Winddeflektoren über die Haltevorrichtungen an den
Basiselementen drücken. Installieren Sie den Winddeflektor sorgfältig. Vergewissern Sie sich, dass alle Laschen der
Starlock eben in der Haltevorrichtung am Basiselement sitzen. Drücken Sie den Winddeflektor fest, sodass er fest am
Basiselement sitzt. Die Winddeflektoren müssen zusätzlich mit einer gewindefurchenden Blechschraube 6,0 x 25 mm
SW10 HEX/T30 (Artikel-Nr. 1008085) auf der Ebene der hohen und niedrigen Basiselemente befestigt werden. Wenn
Sie diese erden möchten (optional), können Sie sie mit einer gewindefurchenden Schraube 6,3x42mm SW10/T30
(Artikel-Nr. 1003016) befestigen. Führen Sie diese Schraube durch den Winddeflektor und das Basisprofil. Verwenden
Sie das vorgebohrte Loch neben der unteren Starlock am Winddeflektor als Führung. Die seitlichen Winddeflektoren sind
jetzt geerdet und gesichert. Und die erste Reihe Solarmodule ist jetzt bereit!
1.
5.
4.
6,3x42
Dann montieren Sie die nächste Solarmodulreihe. Das Modulfeld ist nun fertig!
