6.4 Potenzialausgleich und Montage der Basisprofile an Basiselementen (optional)
Erdung / Potenzialausgleich der Basisprofile
1. Stecken Sie die Erdungsfeder in die Nuten am hohen Basiselement, bevor das Basisprofil in das hohe Basiselement
geklickt wird.
Bei Verwendung von 1 Erdungsfeder entsteht eine Verbindungsfläche von 3 mm . Bei Verwendung von zwei Erdungsfedern
2
(eine Feder an jeder Seite des Basiselements) entsteht eine Verbindungsfläche von 6 mm . Die Zähne der Erdungsfeder
2
greifen in die Basisprofile ein, wodurch eine solide und dauerhafte Verbindung entsteht.
2. Stellen Sie das hohe Basiselement (einschließlich Dachstütze) aufrecht hin und schieben Sie das Ende des Basisprofils
in die Öffnung am hohen Basiselement, bis es einrastet.
3. Stecken Sie die Erdungsfeder in die Nuten am niedrigen Basiselement, bevor das Basisprofil in das niedrige Basis-
element geklickt wird.
4. Schieben Sie das niedrige Basiselement (einschließlich Dachstütze) auf das andere Ende des Basisprofils, bis es
einrastet.
5. Das erste FlatFix Fusion-Segment ist fertig. Wiederholen Sie die obigen Schritte, bis Sie genug FlatFix Fusion-Segmente
zur Installation der ersten beiden Solarmodulreihen haben.

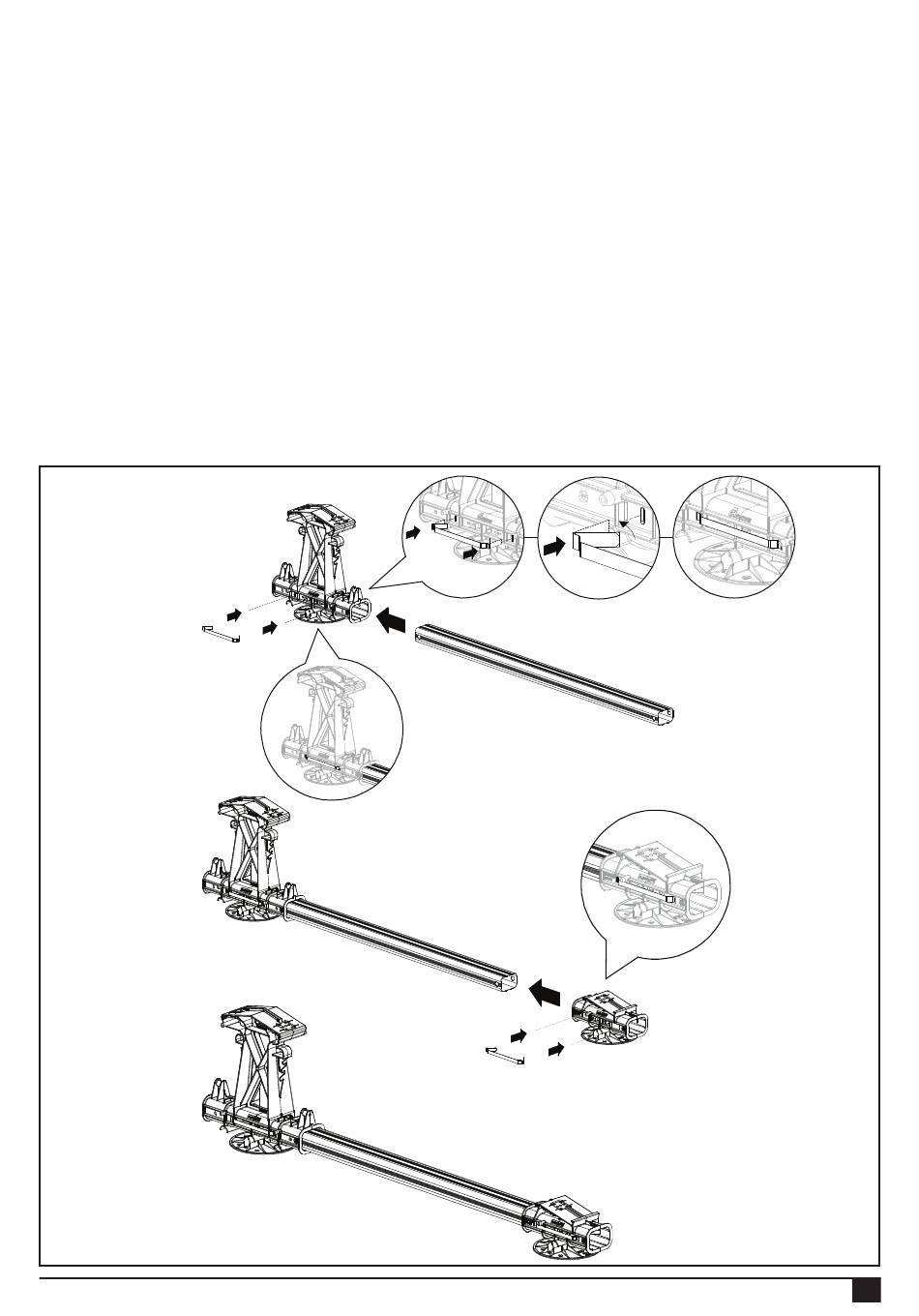

1.
2. KLICK!
4.
KLICK!
5.
3.
