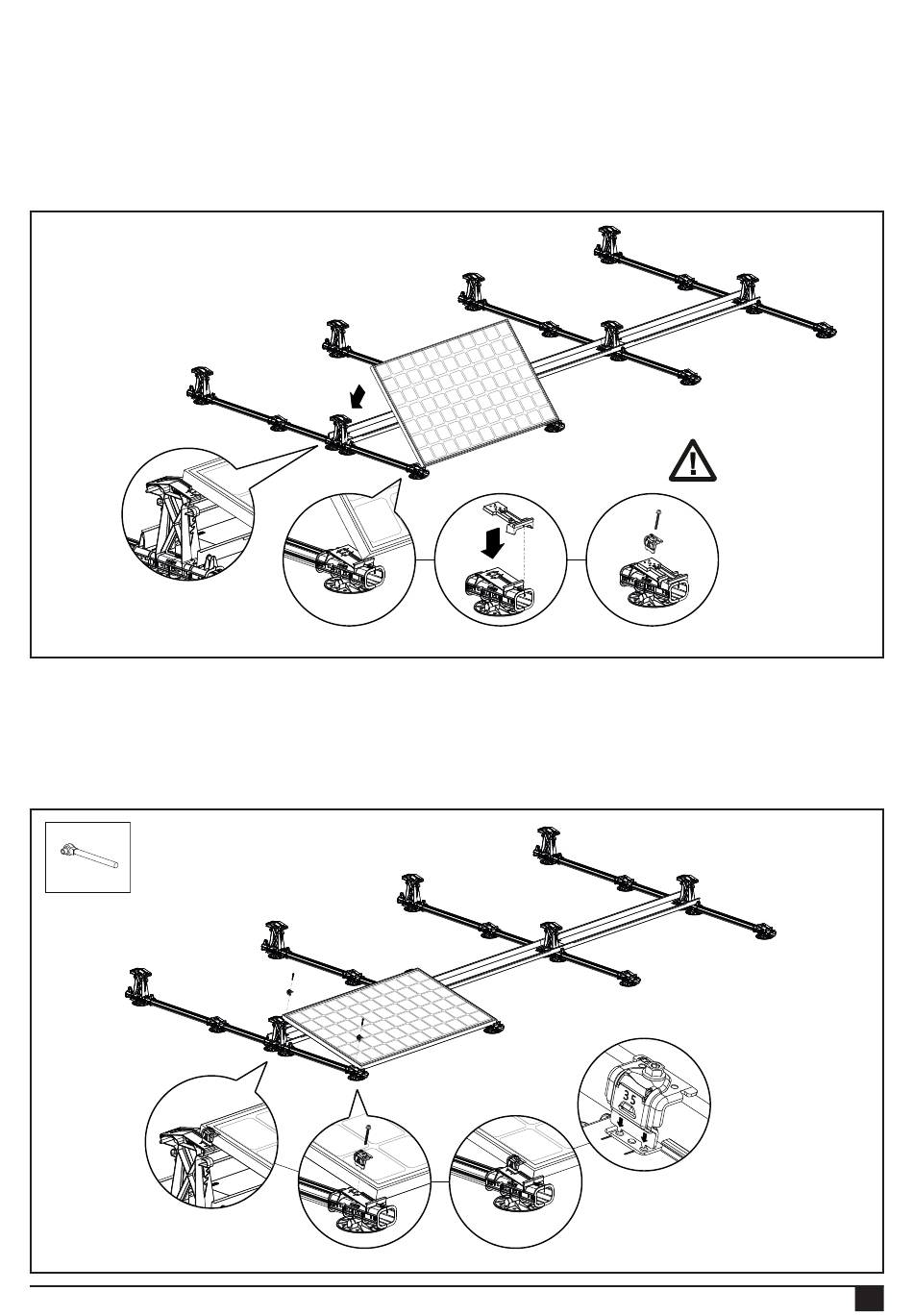

6.8 Installation des 1. Solarmoduls
1. Platzieren Sie das 1. Solarmodul zwischen den angehobenen Tragarmen des niedrigen Basiselements.
2. Kippen Sie das Solarmodul vorsichtig, sodass es zwischen den angehobenen Tragarmen der Basiselemente liegt.
HINWEIS! Optional kann für einen größeren Modulbereich eine niedrige Basiserweiterung installiert werden. Dies ist nur in
Kombination mit dem 940 mm großen Basisprofil möglich (Siehe Tabelle Modulabmessungsbereich auf Seite 02).
3. Setzen Sie die Endklemmen an den Rand des Solarmoduls und positionieren Sie diese an den Montageöffnungen
der hohen und niedrigen Basiselemente. Schrauben Sie die Endklemmen mit den Montageschrauben an den
Montageöffnungen fest.
HINWEIS! Das Mindestanzugsmoment der Schraubverbindung bei
8 Nm). Das Mindestanzugsmoment der Schraubverbindung bei
10 Nm). Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
Version 29.02.24
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
OPTION
grauen
Klemmen (10043xx) beträgt 7 Nm (maximal
schwarzen
Klemmen (10044xx) beträgt 9 Nm (maximal
Bei Verwendung
der niedrigen
Basiserweiterung,
1007022-WP,
beachten Sie bitte
Anhang Abschnitt
7.1 für den
Schraubentyp.
12
