ESDEC FLATFIX FUSION Handbuch Seite 22

6.15 Potenzialausgleich berührbarer Metallteile (optional)
Wenn ein vollständiger Potenzialausgleich berührbarer Metallteile gewünscht wird, können die Winddeflektoren mittels
Erdungsbügel an den Profilen befestigt werden. Siehe Abschnitt 7.3.2 für die richtigen Positionen, an denen diese
angebracht werden sollten. Die Erdungsbügel können nur wirksam verwendet werden, wenn die Basiselemente mit
Erdungsfedern ausgestattet sind und der Potenzialausgleich der seitlichen Winddeflektoren mit den gewindefurchenden
Schrauben hergestellt ist (siehe Kapitel 6.16).
HINWEIS! Das Diagramm in Anhang Abschnitt 7.3.2 zeigt die Positionen der Erdungsbügel, um die Winddeflektoren mit
dem Rest des Systems zu verbinden.

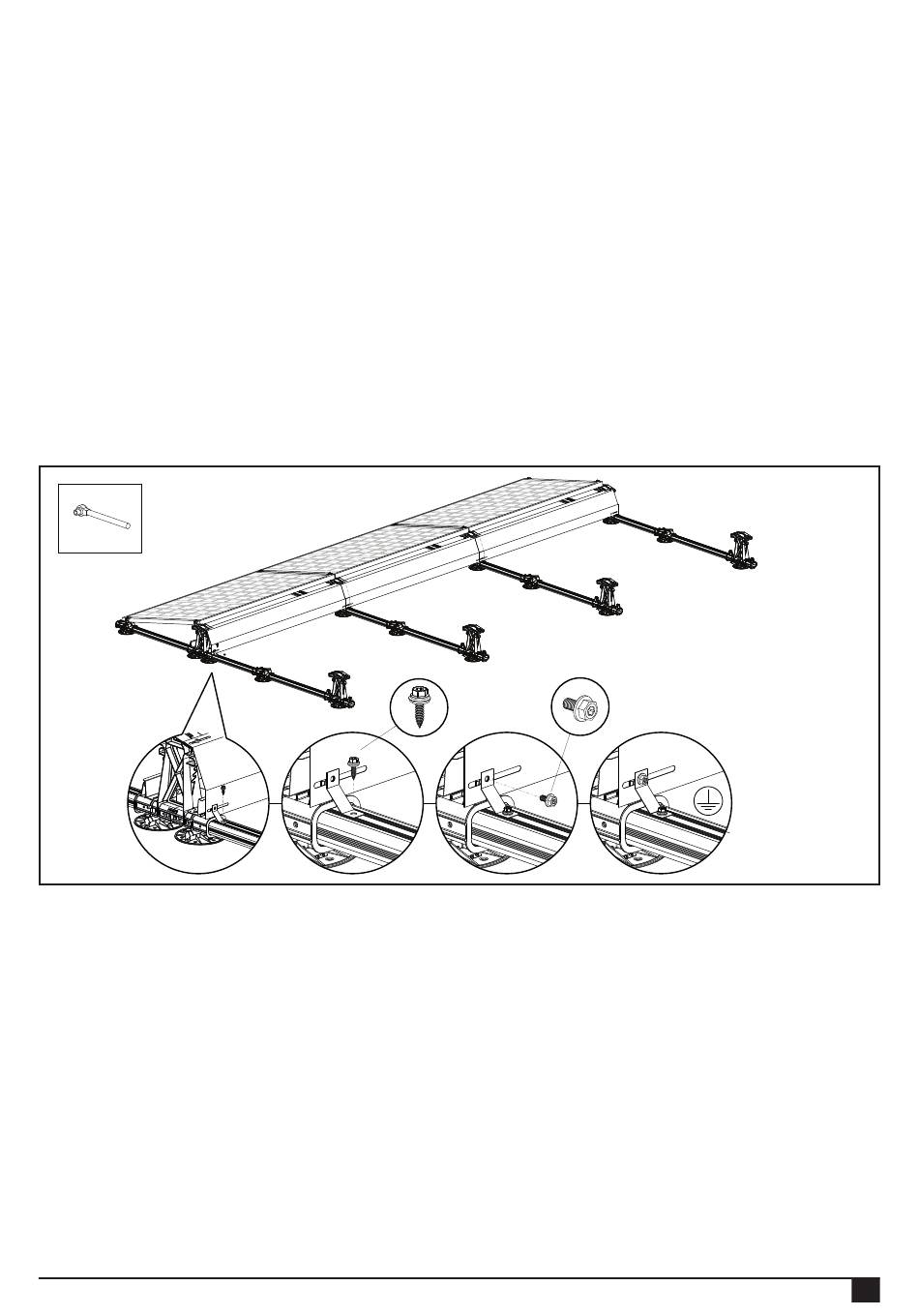

1. Platzieren Sie den Erdungsbügel am Basisprofil und an der Rückseite der Winddeflektoren. Befestigen Sie den
Erdungsbügel am Basisprofil mit einer gewindefurchenden Blechschraube 6,0 x 25 mm SW10 HEX/T30 (Artikel-Nr.
1008085).
2. Stecken Sie eine Montageschraube M6x12 in die Öffnung am Erdungsbügel und die niedrigste Nut am Winddeflektor
und schrauben Sie sie fest in die niedrigste Montagebohrung am hohen Basiselement. HINWEIS! Das maximale
Anzugsmoment der Schraubverbindungen beträgt 2 Nm. Vergewissern Sie sich, dass die Montageschrauben im
Basiselement nicht rutschen. Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
*Esdec hat die metrischen Schrauben M6 x 12 getestet und zur Befestigung des hinteren Winddeflektors am hohen
Basiselement aus Kunststoff freigegeben.
Version 29.02.24
Nur in Kombination
mit Erdungsbügel
1.
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
M6x12*
6,0x25
Artikel-Nr.:
Artikel-Nr.:
2.
1000612
1008085
