ESDEC CLICKFIT EVO Handbuch

Schieferdach
Vorschau ausblenden Andere Handbücher für CLICKFIT EVO:

Werbung

Quicklinks

Diese Anleitung herunterladen

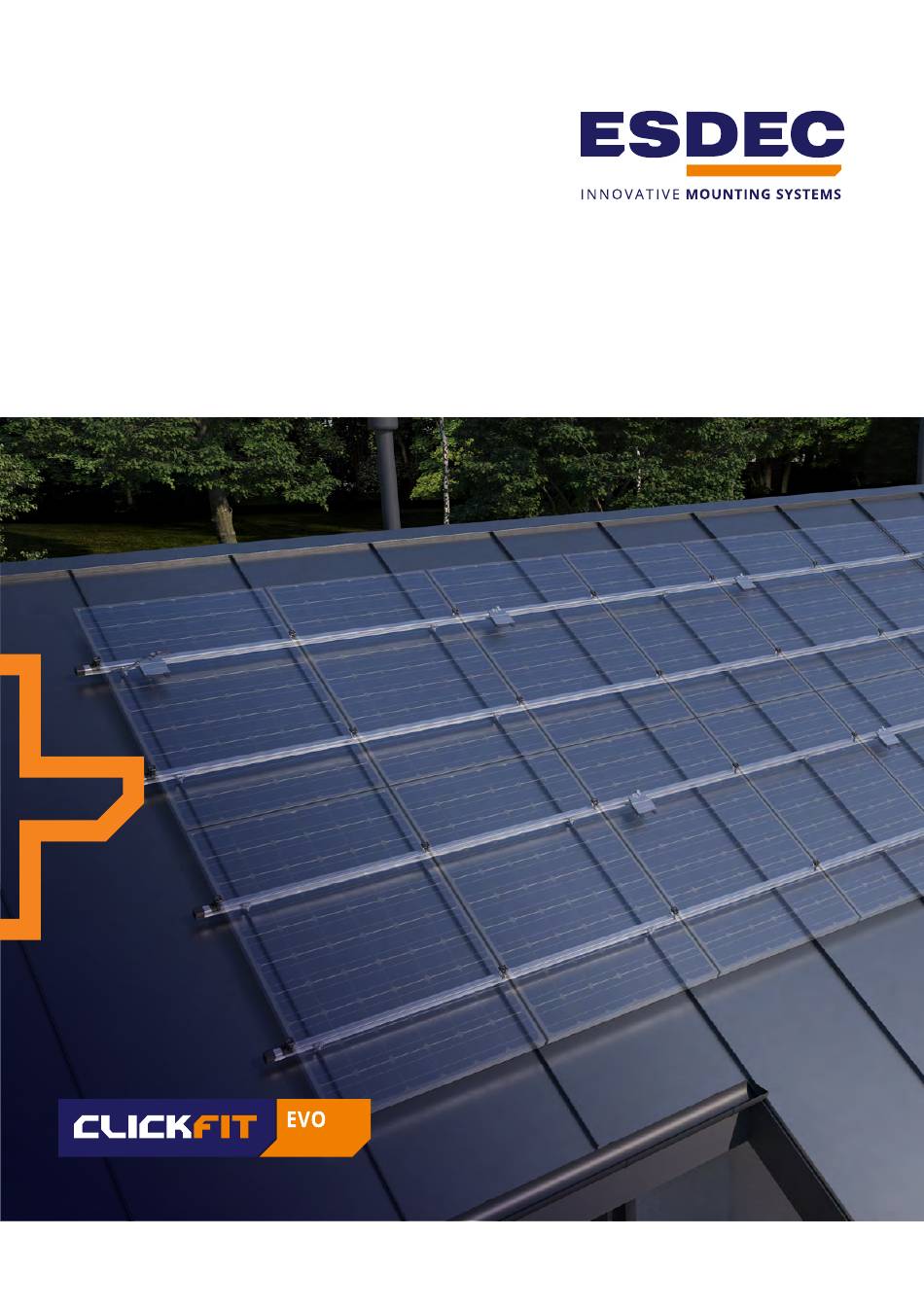

HANDBUCH
CLICKFIT EVO
STEHFALZDACH
www.esdec.com
www.esdec.com

Werbung

loading

Verwandte Anleitungen für ESDEC CLICKFIT EVO

Inhaltszusammenfassung für ESDEC CLICKFIT EVO

  • Seite 1 HANDBUCH CLICKFIT EVO STEHFALZDACH www.esdec.com www.esdec.com...
  • Seite 2 Anzugsdrehmomente Montageschienen vorbereiten und zuschneiden Befestigen der Falzklemmen Anbringen der Montageschienen Optional: Anbringen der MLPE-Clips ClickFit EVO MLPE Klemme leicht ClickFit EVO MLPE Klemme schwer Montage des ersten Moduls Montage der nächsten Module Montage des letzten Moduls Montage mehrerer Reihen...
  • Seite 3 GeschäftsbedingungenvonEsdecBV.DiesefindenSieaufderWebsitewww.esdec.com. HAFTUNG DerHerstellerübernimmtkeineHaftungfürSach-oderPersonenschäden,diedurcheinen(ggf.auchnurleichten)Verstoß gegen die Sicherheitsrichtlinien und Anleitungen in diesem Handbuch oder durch Fahrlässigkeit während der Montage des Produkts und der in diesem Dokument genannten Zubehörteile entstehen. Esdec BV behält sich das Recht vor, dieses Handbuch ohne Mitteilung zu ändern.
  • Seite 4 BeieinemNeigungswinkelvon<10°wirdderSelbstreinigungseffektdes Paneels beeinträchtigt. VorbehaltlichderEurocode-RichtlinienundnationalerErgänzungen. Maximale Dachhöhe VerwendenSiedenRechner,umdieMöglichkeitenfürIhrProjektzu berechnen. Randbereich 30cmAbstandzumFirst,30cmzumDachrandund30cmzurDachrinne. StellenSievorderInstallationsicher,dassderModulrahmenmitdenClickFitEVO-Klemmenkompatibelist. Achten Sie stets auf die richtigen Maßnahmen in Sachen Brandausbreitung und Untergliederung. Diese Aspekte könnten sich auf die Größe der Modulabschnitte auswirken. GebenSiedieDatenindenKalkulatorein,damitSiesicherseinkönnen,fürdieGeländekategorie,dieSchneelastenund dieWindzone,diefürIhrProjektgelten,dasrichtigeSystemauszuwählen. JenachDachunddemErgebnisdesKalkulatorskönnenSiemehrereSegmentemitSolarmodulennebeneinander verlegen.LassenSieimmereinenMindestabstandvon12mmzwischenzweiSegmenten,damitsichdasDachbeiWärme ausdehnen kann. FallsIhrProjektandereSpezifikationenaufweist,wendenSiesichbitteanEsdec.
  • Seite 5 1008060(-B) 5 ClickFit EVO 35 Endklemmenhalterung 1008065(-B) 6  ClickFit-EVO-EndkappeohneEndklemmstütze 1008066(-B) ZUBEHÖR ARTIKELNUMMER 7  ClickFit-EVO-Montageschienen-Kupplung 1008061 8 ClickFit EVO MLPE Klemme leicht 1008067 9 ClickFit EVO MLPE Klemme schwer 1008068 10 ClickFitEVOBohrschraube6,3x42mmSW10/T30 1003016 11 ClickFit-EVO-Montageset 1008064 12 ClickFit-EVO-SchraubenbitTorx30 1008069 ÜberprüfenSie,obdierichtigenKomponentenindererforderlichenAnzahlgemäßdemvomKalkulatorerstellten...
  • Seite 6 ANWENDUNG FALZKLEMME Artikelnummer 1008035 1008033 1008031 Einfach gefaltetes Doppelt gefaltetes Passend für Stehfalzdach Rundes Stehfalzdach Stehfalzdach Schnappfalzdach Falzöffnung 14mm ø23mm Befestigung Direkt auf dem Falz Klickverbindung DrehbarfürhorizontaleundvertikaleMontagevonSchienen VerwendenSiedenRechner,umdierichtigeSchienenausrichtungfürIhrProjektzubestimmen.DerRechner berücksichtigtz.B.dieArtderDacheindeckungunddieTragkonstruktiondesDaches. HORIZONTALE SCHIENENAUSRICHTUNG...
  • Seite 7 VERTIKALE SCHIENENAUSRICHTUNG Es wird nicht empfohlen, Solarmodule im Hochformat in Kombination mit einer vertikalen Schienenausrichtung zu montieren. Diese Montageart wird auch vom Kalkulatornichtunterstützt. SICHERHEIT PERSÖNLICHE SCHUTZAUSRÜSTUNG Schutzhand- Sicherheits- Gehörschutz Schutzhelm Schutzbrille Gesichtsmaske Schutzkleidung schuhe schuhe SICHERHEITSHINWEISE UND VORSCHRIFTEN Warnung! DieMontagearbeitenmüssenimmervonmindestenszweierfahrenenPersonendurchgeführtwerden. Verwenden Sie keine Komponenten aus anderen Montagesystemen.
  • Seite 8 3 VERGEWISSERN SIE SICH, DASS ALLE ERFORDERLICHEN WERKZEUGE ZUR HAND SIND. Drehmoment- Markierstift oder Verstellbare schlüsselbis20 Bürste Maßband Bügelsäge Kreide Zange Nm mit Sicher- heits-BitTR30 ANZUGSDREHMOMENTE VerwendenSieimmereinenDrehmomentschlüssel.VergewissernSiesichbeimAnziehen,dassdieStecknussrichtigund vollständigindenSchraubenkopfeingeführtist,damitdieserbeimAnwendendesDrehmomentsnichtbeschädigtwird. Schraube Anzugsmoment ClickFit-EVO-Modulklemme 4,5 Nm BefestigungsschraubefürVertikalschiene 1 Nm AnzugsmomentfürStahl-StehfalzdächermiteinerMaterialstärke 18-20Nm >0,7mm ClickFit EVO MLPE Klemme schwer 8-12Nm...
  • Seite 9 5 LEGEN SIE DIE POSITIONEN DER SOLARMODULE AUF DEM DACH FEST BeachtenSiedie(lokalen)BrandschutzbestimmungenfürPhotovoltaikanlagen.ZurEindämmungder BrandausbreitungsgefahrmüssendieBrandabschnittedesObjektsberücksichtigtwerden.PV-Anlagendürfennicht überBrandmauernmontiertwerden,zudeneneinMindestabstandvon30cmeingehaltenwerdenmuss.Ebensoistes ratsam, zu Dachfenstern, Oberlichten oder Lichtkuppeln, Ecken und potenziellen Brandgefahren ausreichend Platz zu lassen. EntwickelnSieeinenProjektplanmitdemESDEC-KalkulatorundhaltenSiesichandessenRichtlinien.GreifenSieauf den Kalkulator zu Rechner.eu.esdec.com. DerAbstandvonderKantederSolarmodulezumFirstundzurDachrinnemussmindestens30 cmbetragen. DerAbstandvondenSolarmodulenzurSeitedesDachesmussmindestens30 cmbetragen. BerücksichtigenSieSonneneinstrahlungundSchattenwährenddesganzenJahres.VerwendenSiebeiBedarfeinen LeistungsoptimiererodereinenMikro-Wechselrichter,umdasBesteausIhrerAnlageherauszuholen. ≥ 30 cm ≥ 30 cm...
  • Seite 10 6 ZEICHNEN SIE DIE LINIEN UND ENDPUNKTE FÜR DIE MONTAGESCHIENEN EIN SehenSieindenProjektplan,umdiePositionderMontageschienenfürIhreModulezubestimmen. BeiSchrägdächernempfehlenwireinehorizontaleMontage.Dieseistlängerhaltbarundführtoftzueinemschöneren Ergebnis. SchienenlängenfindenSieimProjektplan. FürdieMontageimQuerformatsolltendieMontageschienenetwaauf¼derkurzenSeitendesPanelsplatziertwerden. FürdieMontageimHochformatsolltendieMontageschienenetwaauf¼derLängsseitendesPanelsplatziertwerden. 7 ZEICHNEN SIE DIE POSITION DER FALZKLEMMEN EIN WennSiediePositionderStehfalzklemmensehenkönnen,montierenSiedieFalzklemmenineinemAbstandvon mindestens50mm. SehenSieindenProjektplan,umdiePositionderFalzklemmenfürIhrProjektzubestimmen.
  • Seite 11 MONTAGESCHIENEN VORBEREITEN UND ZUSCHNEIDEN 1 KONSULTIEREN SIE DEN PROJEKTPLAN FÜR DIE GESAMTANORDNUNG DER SOLARPANEL-SEGMENTE. 2 BERECHNEN SIE DIE GESAMTE LÄNGE DES SOLARMODUL-LAYOUTS UND BERÜCKSICHTIGEN SIE DABEI LÜCKEN UND/ODER ABSTÄNDE. 3 BERECHNEN SIE DIE NOTWENDIGEN MONTAGESCHIENENVERLÄNGERUNGEN UND -ANPASSUNGEN. MessenSiedieSolarmoduleundaddierenSie12mmzwischendeneinzelnenSolarmodulenfürdieuniverselle Modulklemme(20mmfürdieClickFitEVO60-mm-Klemme).FügenSieaufjederSeite20–35mmfürdieMontageder EndklemmeundEndkappehinzu(50–70mmfürdieClickFitEVO60mm-Klemme). 20-35 mm 20-35 mm 12 mm...
  • Seite 12 5 WENN DER ÜBERSTAND GRÖSSER ALS 250 MM IST: MONTAGESCHIENE BIS ZUM NÄCHSTEN FLANSCH VERLÄNGERN. 6 SCHNEIDEN SIE DIE MONTAGESCHIENEN ZU. a. WennderberechneteÜberstanddesSolarpanelsbeträgtmehr als250mmüberdiemarkiertePositionderletzten Falzklemme hinausgeht, markieren Sie die Position einer zusätzlichen Falzklemme an der nächstgelegenen Falz. VerlängernSiedieMontageschieneum50mmüberdiezusätzlicheFalzklemmehinaus. Durchdiezusätzlichen50mmVerlängerungwirddiefachgerechteBefestigungeinerEndkappe(Art.-Nr.1008066(-B)) an den Montageschienen ermöglicht. b. WennderberechneteÜberstandwenigerals250mmüberdiemarkiertePositionderletztenNahtklemmehinausgeht, haltenSieeinenSchienenlängenüberstandvon20–35mmfürdieMontagederEndkappe(Art.-Nr.)(>40mmfürdie ClickFitEVO60mmKlemme).
  • Seite 13 BEFESTIGEN DER FALZKLEMMEN 1 PLATZIEREN SIE DIE KLEMME AUF DEM FALZ 1008035 1008033 1008031 2 ZIEHEN SIE DIE SCHRAUBE FEST TR30 3 DREHEN SIE DIE KLICKVERBINDUNG IN DIE RICHTIGE AUSRICHTUNG...
  • Seite 14 ANBRINGEN DER MONTAGESCHIENEN 1 SETZEN SIE DIE MONTAGESCHIENE IN DIE KLICKVERBINDUNG EIN UND RICHTEN SIE SIE AUS 2 KLICKEN SIE DIE MONTAGESCHIENEN EIN 3 BEI VERTIKALER MONTAGE: BEFESTIGEN SIE DIE MONTAGESCHIENEN AN DEN KLICKVERBINDUNGEN Sichern Sie zunächst die untere Klickverbindung mit einer gewindefurchenden Schraube. Überspringen Sie zwei KlickverbindungenundschraubenSiedanndievierteKlickverbindungfest.WiederholenSiedenVorgangbiszur obersten Klickverbindung.
  • Seite 15 OPTIONAL: ANBRINGEN DER MLPE-CLIPS CLICKFIT EVO MLPE KLEMME LEICHT 1 KLICKEN SIE DEN LEICHTEN MLPE-CLIP AUF DIE SCHIENE 2 KLICKEN SIE DEN OPTIMIERER AUF DEM LIGHT WEIGHT MLPE-CLIP VerwendenSieeinenMLPE-ClipproSolarpanel. BeivertikalerSchienenausrichtungmüssenSiedenMLPE-Clipbefestigen,indemSiedieKantederMontageschienemit einer verstellbaren Zange biegen.
  • Seite 16 CLICKFIT EVO MLPE KLEMME SCHWER 1 BEFESTIGEN SIE DEN OPTIMIERER AM SCHWEREN MLPE-CLIP 2 KLICKEN SIE DEN SCHWEREN MLPE-CLIP AUF DIE SCHIENE FürgrößereOptimierer(ausgestattetmit2Steckplätzen)istesunbedingterforderlich,zweischwereMLPE-Clipszu verwenden. BeivertikalerSchienenausrichtungmüssenSiedieKabelclipdurchBiegenderKantederMontageschienemiteiner verstellbaren Zange befestigen. 8-12Nm...
  • Seite 17 MONTAGE DES ERSTEN MODULS 1 OPTIONAL: KLICKEN SIE DAS MONTAGEHILFE AUF DAS MODUL. 2× 2 OPTIONAL: KLICKEN SIE DIE KABEL DES MODULS FEST IN DIE KABELCLIP. 3 KLICKEN SIE DIE UNIVERSAL-MODULKLEMME AUF DIE SCHIENEN. 2×...
  • Seite 18 4 SCHIEBEN SIE DIE ENDKAPPEN AUF DIE SCHIENEN. 2× 5 DREHEN SIE DEN OBEREN TEIL DER MODULKLEMME ÜBER DIE ENDKAPPE. 6 OPTIONAL: FÜHREN SIE DIE KABEL DES SOLARPANELS DURCH DIE KLICKVERBINDUNGEN.
  • Seite 19 7 LEGEN SIE DAS MODUL AUF DIE SCHIENEN. 8 SCHIEBEN SIE DAS MODUL RICHTUNG KLEMMEN.
  • Seite 20 9 SCHRAUBEN SIE DIE KLEMMEN AUF DAS MODUL. WENDEN SIE EIN DREHMOMENT VON 4,5 NM AN. 4,5Nm TR30 10 KLICKEN SIE DIE UNIVERSAL-MODULKLEMME AUF DIE SCHIENEN. Montieren Sie die Modulklemme so, dass die Entwässerungsrinne der Modulklemme nach unten zeigt. 2×...
  • Seite 21 MONTAGE DER NÄCHSTEN MODULE Optional:WiederholenSiedieSchritte1.1.und1.2.:KlickenSiedasMontagehilfeaufdasModulundKlickenSiedie Kabel des Moduls fest in die Kabelclip. WiederholenSieSchritt1.7.LegenSiedasModulaufdieSchienen. 11 SCHIEBEN SIE DAS MODUL RICHTUNG KLEMMEN. 12 SCHRAUBEN SIE DIE KLEMMEN AUF DAS MODUL. WENDEN SIE EIN DREHMOMENT VON 4,5 NM AN. 4,5Nm TR30...
  • Seite 22 MONTAGE DES LETZTEN MODULS Optional:WiederholenSiedieSchritte1.1.und1.2.:KlickenSiedasMontagehilfeaufdasModulundKlickenSiedie Kabel des Moduls fest in die Kabelclip. WiederholenSieSchritt2.7.LegenSiedasModulaufdieSchienen. WiederholenSieSchritt2.11.SchiebenSiedasModulRichtungKlemmen. 1 OPTIONAL: SCHNEIDEN SIE DIE MONTAGESCHIENEN ZU WennderÜberhangdesModulskürzerals250mmist,schneidenSiedieSchienemiteinemÜberstandvon20–35mm ab,umdieEndkappe(Art.-Nr.1008060(-B))montierenzukönnen. WenndieKantedesäußerstenModulsmehrals250 mmaußerhalbdesersten/letztenFalzesliegt,verlängernSie dieMontageschienebis50 mmüberdenvorherigen/nächstenFalzhinausundbringenSiehiereineFalzklemmezur Befestigungan.Diezusätzlichen50 mmbieteneineausreichendeLängezurAufnahmederMontageschienender Endkappe(Art.-Nr.1008066(-B)).AnderStellederEndklemmemüssenSiedieEndklemmstütze(Art.-Nr.1008065(-B)) anbringen.
  • Seite 23 2 KLICKEN SIE DIE UNIVERSAL-MODULKLEMME AUF DIE SCHIENEN. 2× 3 SCHIEBEN SIE DIE ENDKAPPEN AUF DIE SCHIENEN. 2× 4 DREHEN SIE DEN OBEREN TEIL DER MODULKLEMME ÜBER DIE ENDKAPPE.
  • Seite 24 5 SCHRAUBEN SIE DIE KLEMMEN AUF DAS MODUL. WENDEN SIE EIN DREHMOMENT VON 4,5 NM AN. TR30 4,5Nm MONTAGE MEHRERER REIHEN 1 MONTIEREN SIE JEDE REIHE AN DIE VORHERIGE REIHE Halten Sie bei horizontalen Schienen immer einen Abstand von mindestens 12 mm zwischen jeder Paneelreihe bzw. bei vertikalen Schienen zwischen jeder Paneelsäule ein.
  • Seite 43 Esdec Londenstraat 16 7418EEDeventer TheNetherlands +31850702000 info@esdec.com www.esdec.com...
