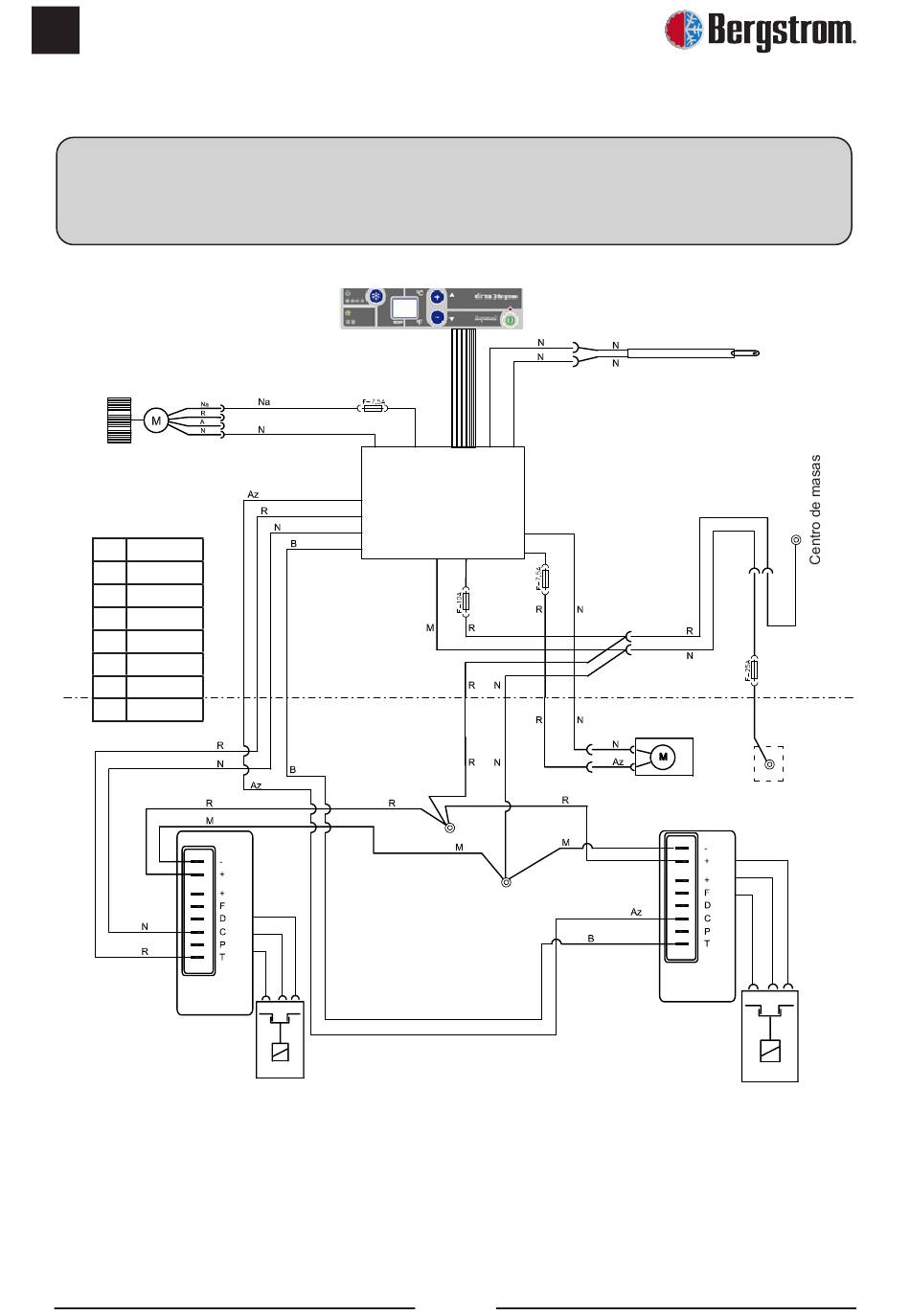

VEHÍCULOS SIN CABLEADO ORIGINAL DE ALIMENTACIÓN- Esquema eléctrico
Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de
mandos no se enciende y el equipo no funciona.
Soplador
centrífugo
2,6 Amp.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
compresor
AVISO IMPORTANTE!
¡
Control
electrónico
Compresor
Consumo 30 mAmp.
Módulo
electrónico
compresor
6
Sensor
aire de retorno
NTC 15KΩ a 25º
Ventilador
del condensador
2,9 Amp.
Toma de
PWM.
positivo
delantera
Compresor
