COMPACT 1.4
RU

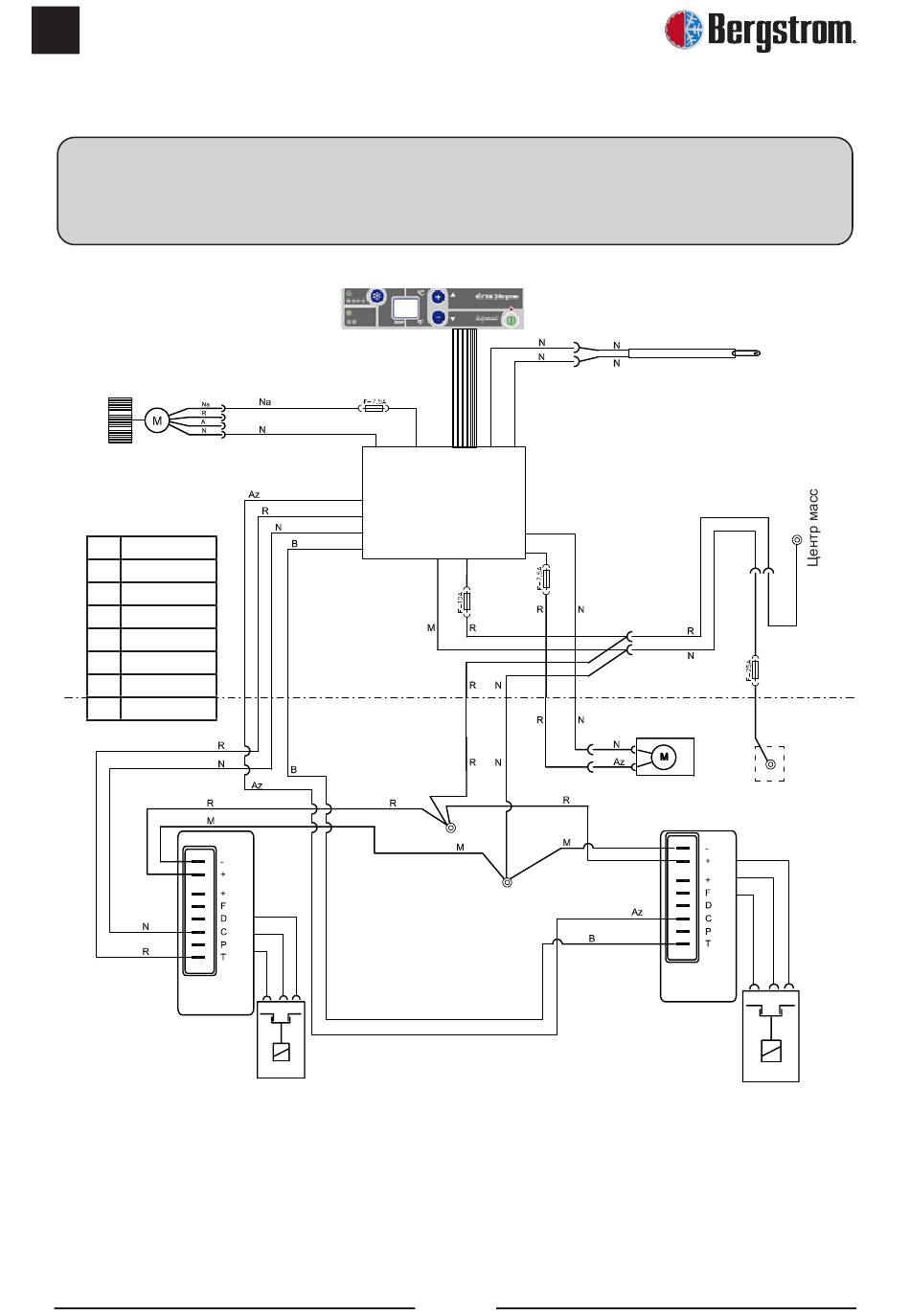

АВТОМОБИЛИ БЕЗ ОРИГИНАЛЬНОГО КАБЕЛЯ ПИТАНИЯ — электрическая схема
Соблюдайте правильную полярность при подключении электропитания. В противном
случае панель управления не загорится, а оборудование не будет работать.
Вентилятор
2,6 Amp.
Az
Голубой
N
Черный
R
Красный
V
Зеленый
B Белый
A Желтый
Na Оранжевый
M Коричневый
Блок
управления
компрессором
ВАЖНОЕ УВЕДОМЛЕНИЕ!
Электронный блок
управления
Компрессор
Потребление 30 mAmp.
управления
компрессором
54
Температурный
зонд
NTC 15KΩ a 25º
Э/м
2,9 Amp.
PWM.
Блок
Компрессор
