Bergstrom bycool Green Line COMPACT 1.4 Benutzerhandbuch Seite 22

COMPACT 1.4
FR FR

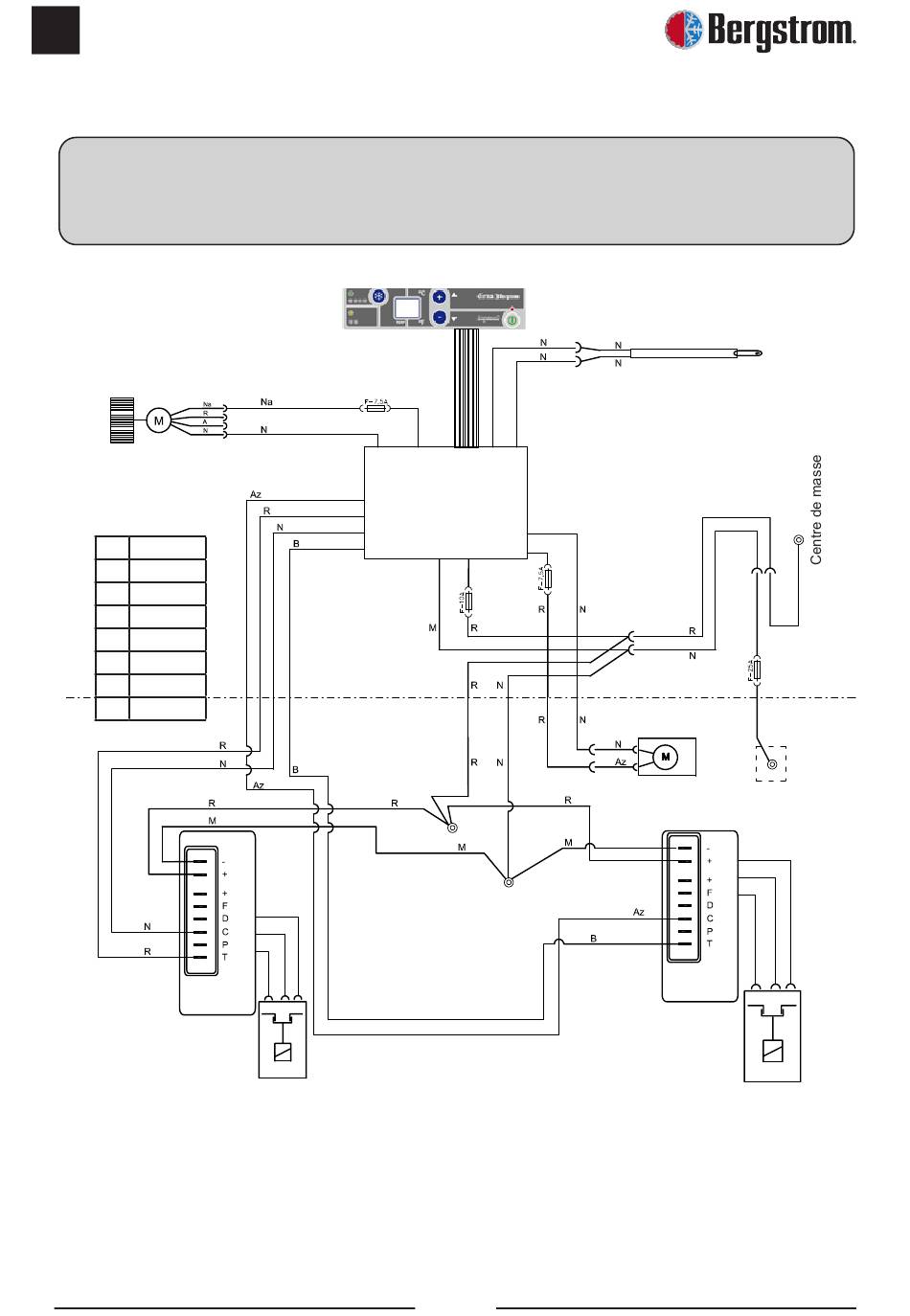

VÉHICULES SANS CÂBLAGE D'ORIGINE D'ALIMENTATION – Schéma électrique
Attention de ne pas inverser les polarités au moment de la connexion de l'équipement. Si cela
se produisait, la plaque de commande ne s'allumerait pas et l'équipement ne fonctionnerait pas.
Souffleur
centrifuge
2,6 Amp.
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Commande
électronique
compresseur
AVIS IMPORTANT !
Contrôle
électronique
Compresseur
Consommation
électrique30 mAmp.
Commande
électronique
compresseur
22
Capteur
air de retour
NTC 15KΩ a 25º
Ventilateur du
condenseur
2,9 Amp.
Prenant
PWM.
devant
positif
Compresseur
