COMPACT 1.4
CZ

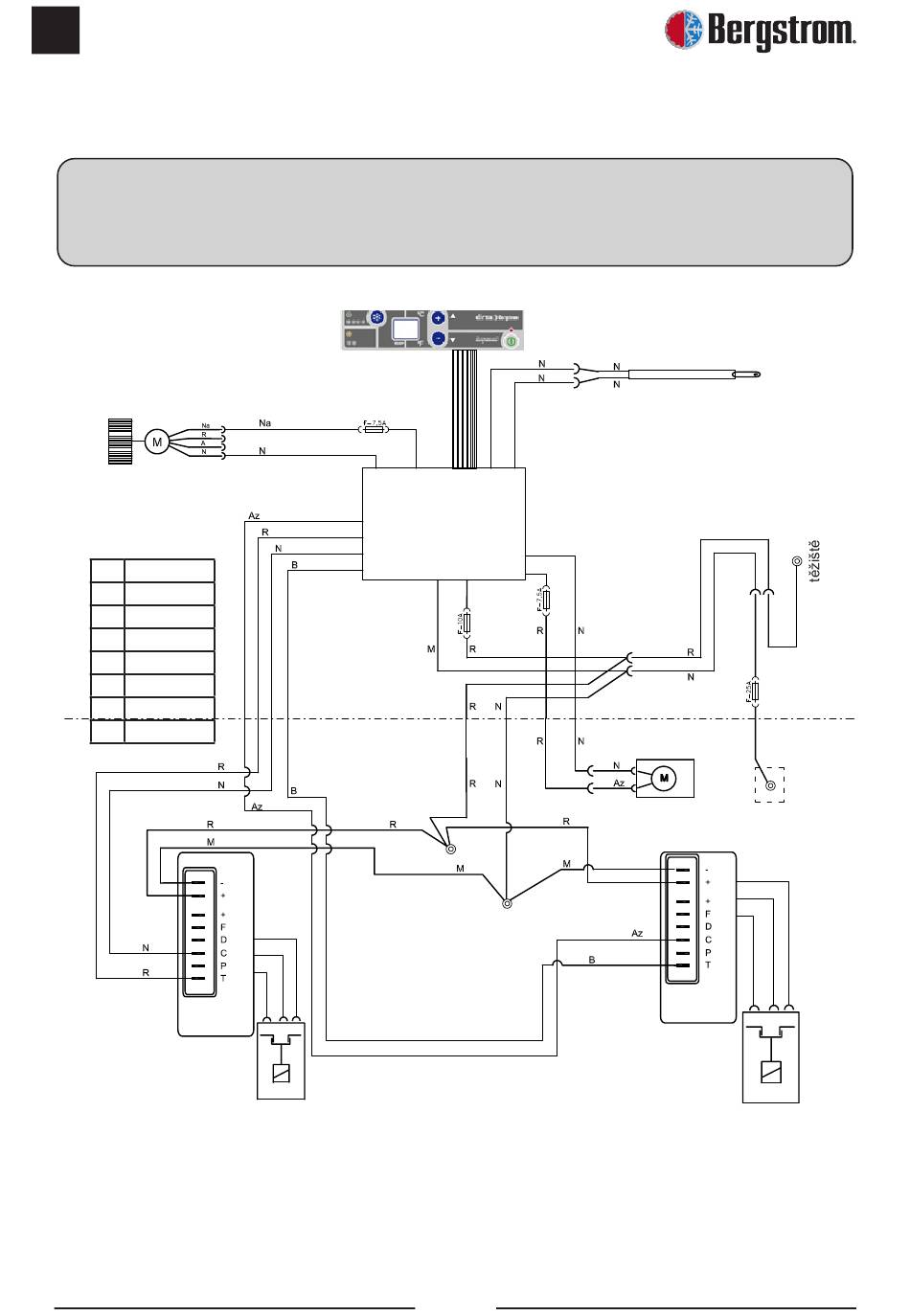

VOZIDLA BEZ ORIGINÁLNÍ NAPÁJECÍ KABELÁŽE – Elektrické schéma
Dejte pozor, aby při zapojení napájení zařízení nedošlo ke změně polarity. Pokud by k tomu
došlo, deska se nerozsvítí a zařízení nebude fungovat.
Odstředivé
dmychadlo
2,6 Amp.
Az Modrá
N Černá
R Červená
V Zelená
B Bílá
A Žlutá
Na Oranžová
M Hnědá
Ovládání
kompresoru
DŮLEŽITÉ UPOZORNĚNÍ!
Elektronické
ovládání
Kompresor
Spotřeba 30 mAmp.
Ovládání
kompresoru
46
Senzor pro zpětný
přívod vzduchu
NTC 15KΩ a 25º
Ventilátor
kondenzátoru
2,9 Amp.
Přední
PWM.
kladná
zásuvka
Kompresor
