Inbetriebnahme
Einregulierung des Brenners
Öldruckregulierung
Funktionskontrolle
Brenner starten
Vor Start des Brenners Öl mit
Handpumpe ansaugen, bis Filter voll-
ständig gefüllt ist.
Anschließend Brenner durch Einschal-
ten des Kesselreglers starten. Zur voll-
ständigen Entlüftung der Ölleitung
während der Vorbelüftungsphase Ent-
lüftungsschraube am Ölfilter öffnen.
Hierbei darf ein Unterdruck von 0,4bar
nicht unterschritten werden. Wenn bla-
senfreies Öl kommt und Filter ganz mit
Öl gefüllt ist, Entlüftungsschraube
schließen.
Einstellung Brennerleistung
• Über Druckregler Öldruck entspre-
chend gewünschter Brennerleistung
einstellen. Hierbei ständig die Ver-
brennungswerte kontrollieren (CO,
CO
, Rußtest). Falls erforderlich
2
Luftmenge anpassen, ggf. schritt-
weise vorgehen.
Verbrennungswerte optimieren
Ggf. Verbrennungswerte über Einstel-
lung der Stauscheibenposition (Maß Y)
optimieren.
Hierdurch können Startverhalten,
Pulsation und Verbrennungswerte
beeinflußt werden.
Bei Reduktion des Skalenwertes Y
erhöht sich der CO
-Wert, das Startver-
2
halten wird jedoch härter.
Falls erforderlich Luftmengenänderung
durch Anpassung Luftklappenstellung
ausgleichen.
Achtung : Minimal erforderliche
Abgastemperatur nach Angaben des
Kesselherstellers und nach Anforde-
rungen Abgaswege zur Vermeidung
von Kondensation beachten.
Funktionskontrolle
Eine sicherheitstechnische Überprüfung
der Flammenüberwachung muss
sowohl bei der erstmaligen Inbetriebna-
hme wie auch nach Revisionen oder
längerem Stillstand der Anlage vorge-
nommen werden.
- Anlaufversuch mit verdunkeltem Flam-
menwächter: nach Ende der Sicher-
heitszeit muss der Feuerungsautomat
auf Störung gehen !
- Anlauf mit belichtetem Flammen-
wächter: nach 10 Sekunden Vorbelüf-
tung muss der Feuerungsautomat auf
Störung gehen !
10
Verpuffungsgefahr !
Während der Einregulierung ständig
CO, CO
und Rußemissionen prüfen.
2
Bei CO-Bildung Verbrennungswerte
optimieren. CO-Anteile sollten 50ppm
nicht überschreiten.

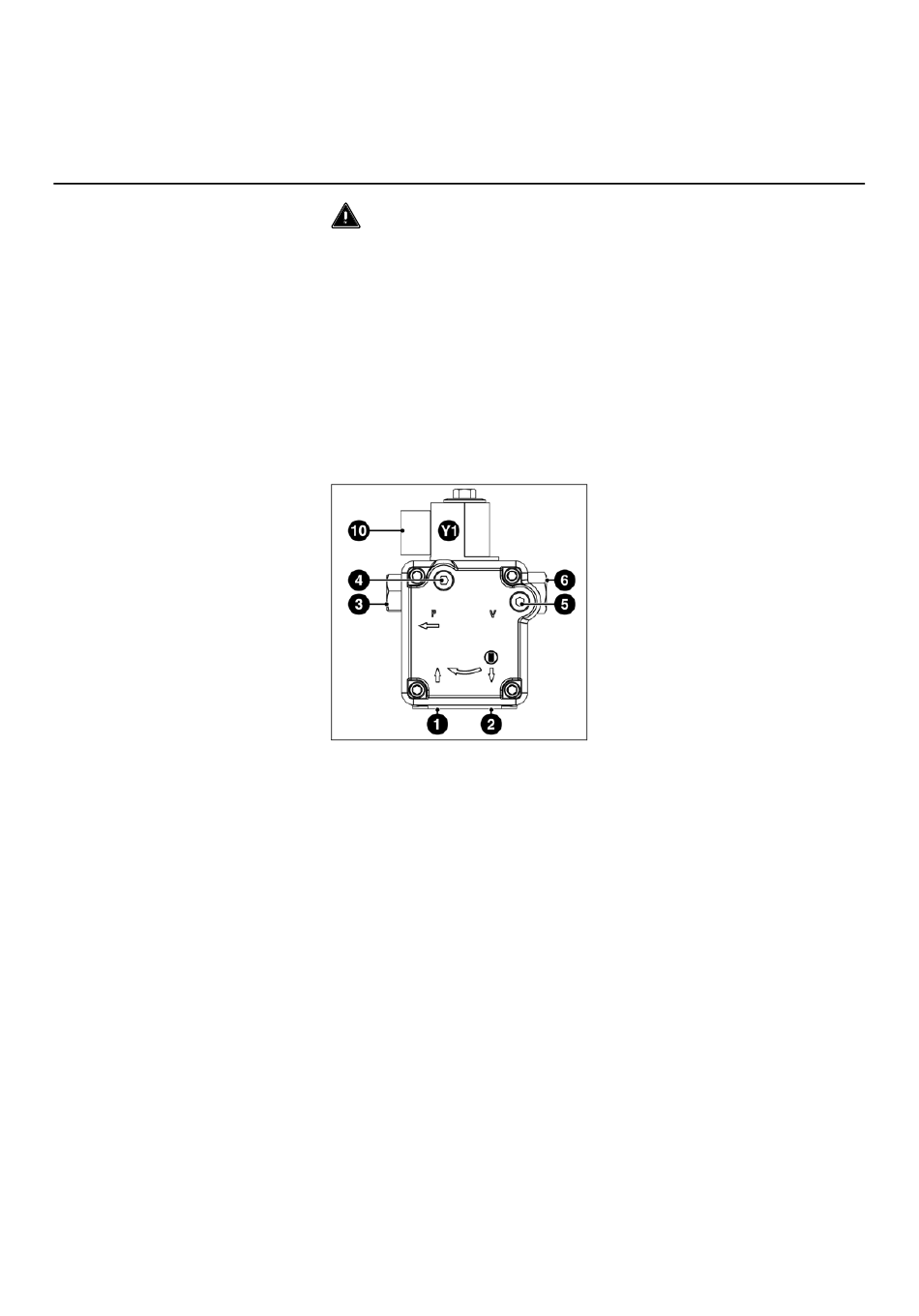

1
Sauganschluß
2
Rücklaufanschluß
3
Druckanschluß
4
Manometeranschluß Öldruck
5
Manometeranschluß Unterdruck
6
Öldruckregulierung
10
Elektroanschluß Magnetventil
Y1
Ölmagnetventil
- Normaler Anlauf; wenn Brenner in
Betrieb, Flammenwächter verdunkeln:
nach neuem Anlauf und Ende der
Sicherheitszeit muss der Feuerungs-
automat auf Störung gehen !
01/2009 - Art. Nr. 4200 1015 5600A
Öldruckregulierung
Der Öldruck und damit die Brennerleis-
tung wird mit dem Öldruckregler 6 in der
Pumpe eingestellt.
Drehen nach
- rechts: Druckerhöhung
- links: Druckreduzierung
Zur Kontrolle muß am Manometeran-
schluß 4 ein Manometer angesetzt
werden, Gewinde R1/8".
Unterdruckkontrolle
Das Vakuummeter für die Unterdruck-
kontrolle ist am Anschluß 5 anzu-
schließen, R1/8''. Höchstzulässiger
Unterdruck 0,4bar. Bei höherem Unter-
druck vergast das Heizöl, wodurch
kratzende Geräusche in der Pumpe
entstehen und die Pumpe beschädigt
wird.
Pumpenfilter reinigen
Der Filter befindet sich unter dem Pum-
pendeckel. Zur Reinigung ist nach
Lösen der Schrauben der Deckel zu
demontieren.
• Pumpendeckeldichtung kontrollieren
und, wenn nötig, ersetzen.
