Hettich LegaDrive Betriebs- Und Montageanleitung Seite 8

2. Allgemeines
2.3 Lieferumfang
Folgende Bauteile können je nach Bedarf für die Montage
eines elektrisch höhenverstellbaren Arbeitsplatzes zusammen-
gestellt werden.

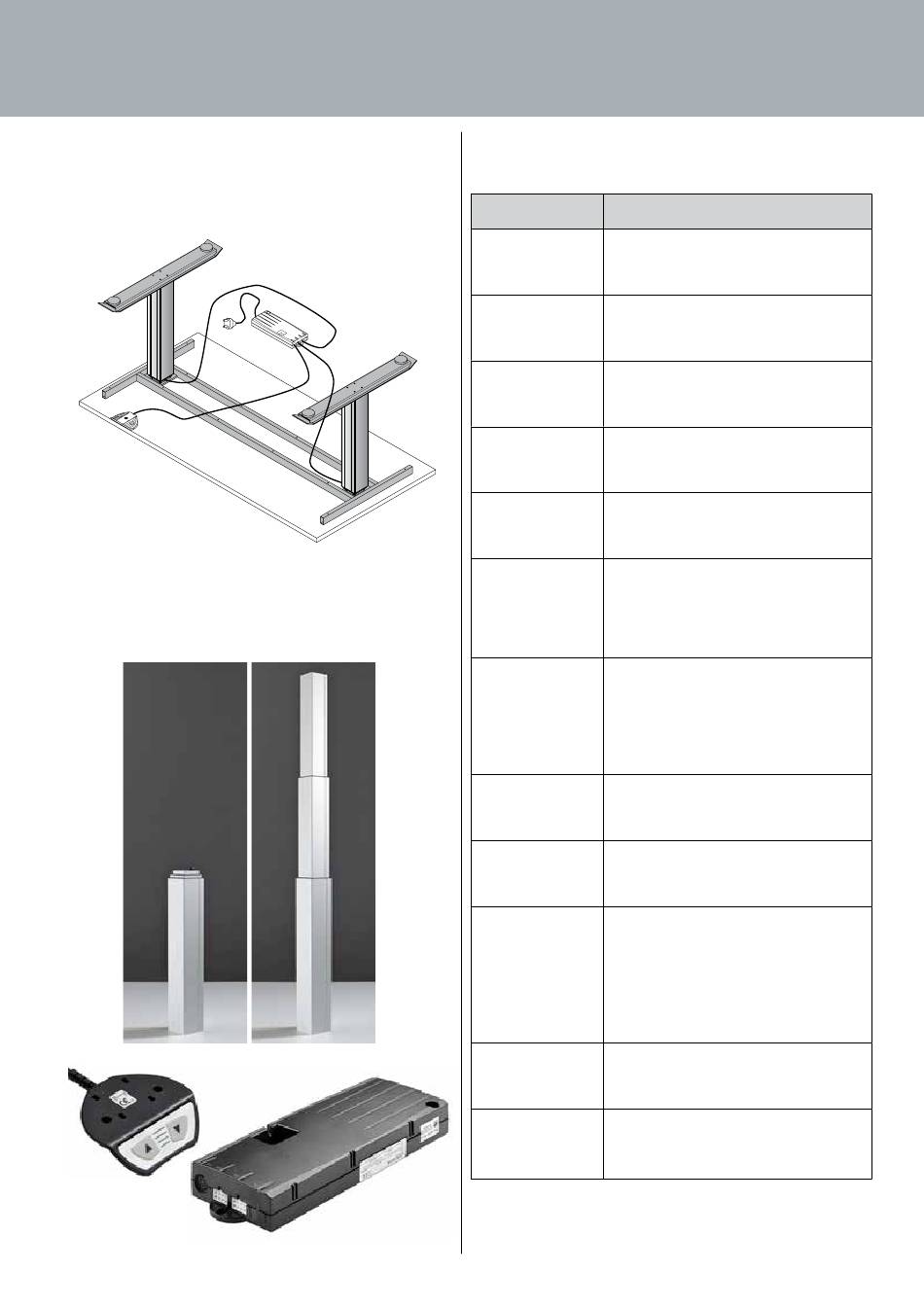

Abb. 1: Beispiel für das Gesamtprodukt
Folgende Bauteile (inkl. Verkabelung) sind für das System
verfügbar:
Abb. 2: Hubsäule (hier: ein- und ausgefahren)
Abb. 3: Beispiel eines Handschalters und einer Steuerung
8
Folgende Einzelteile sind wahlweise Bestandteil des
Gesamtsystems:
Komponente
Hubsäule Elektromotorische Hubsäule LegaDrive.
LegaDrive Q 90 A Quadratisch 90 mm x 90 mm.
Aluminium eloxiert.
Steuerung Steuerung Compact-e-2 für LegaDrive.
LegaDrive Für 2 LegaDrive Hubsäulen.
Compact-e-2
Steuerung Steuerung Compact-e-3 für LegaDrive.
LegaDrive Für 3 LegaDrive Hubsäulen.
Compact-e-3
Handschalter Handschalter Basic für LegaDrive.
LegaDrive Basic Mit Tasten für auf und ab.
Montage unter Tischplatte.
Handschalter Handschalter Touch Basic für LegaDrive.
LegaDrive Touch Mit Tasten für auf und ab.
Basic Montage unter Tischplatte.
Handschalter Handschalter Touch Inlay für LegaDrive.
LegaDrive Touch Mit Tasten für auf und ab und Memory
Inlay Funktion.
Mit Digitalanzeige für eingestellte Höhe
Montage in Tischplatte eingelassen.
Handschalter Handschalter Touch Comfort für
LegaDrive Touch LegaDrive.
Comfort Mit Tasten für auf und ab und Memory
Funktion.
Mit Digitalanzeige für eingestellte Höhe
Montage in Tischplatte eingelassen.
Stromversorgungs- Stromversorgungskabel für LegaDrive Typ J.
kabel Verwendung hauptsächlich in der
LegaDrive CH Schweiz.
Stromversorgungs- Stromversorgungskabel für LegaDrive Typ K.
kabel Verwendung hauptsächlich in Dänemark.
LegaDrive DK
Stromversorgungs- Stromversorgungskabel für LegaDrive Typ F.
kabel „SchuKo"-Stecker, Verwendung haupt-
LegaDrive EU sächlich in
Deutschland, Österreich, BeNeLux, Frank-
reich,
Spanien, Schweden, Norwegen, Finnland,
etc.
Stromversorgungs- Stromversorgungskabel für LegaDrive Typ L.
kabel Verwendung hauptsächlich in Italien.
LegaDrive IT
Stromversorgungs- Stromversorgungskabel für LegaDrive Typ G.
kabel Verwendung hauptsächlich in Großbri-
LegaDrive UK tannien.
Beschreibung
