6. Inbetriebnahme Vorwort
Zur Inbetriebnahme gehören jene Tätigkeiten, die erforderlich
sind, damit ein elektrisch höhenverstellbarer Arbeitsplatz
mit Hilfe des Hubsäulensystems höhenverstellt werden kann.
Voraussetzungen für die Inbetriebnahme sind:
· die Steuerung ist montiert,
· die Hubsäulen für die Verstellung der Tischplatte sind mon-
tiert,
· der Handschalter ist montiert.
Bei Wartungs- und Instandhaltungsarbeiten in besonderen
Fachgebieten (Elektrotechnik, etc.) dürfen nur im jeweiligen
Fachbereich ausgebildete Fachkräfte tätig werden.
Beachten Sie die folgenden Sicherheitshinweise!
Gefahr
Lebensgefahr!
Es besteht Lebensgefahr durch Stromschlag
bei unsachgemäßer Arbeit an stromführenden
Bauteilen!
Die Arbeiten an der elektrischen Ausrüstung
dürfen nur von autorisierten Elektrofachkräf-
ten ausgeführt werden. Das Hubsäulensystem
muss vor Instandsetzungs- und Reinigungsar-
beiten spannungsfrei geschaltet werden!
Trennen Sie das Stromversorgungskabel vom
Stromnetz und sichern Sie dieses gegen unbeab-
sichtigtes Wiedereinschalten.
Warnung
Warnung!
Die Gehäuse der LegaDrive-Komponenten dürfen
nicht geöffnet, entfernt oder beschädigt werden.
Warnung
Warnung!
Es besteht Quetschgefahr durch bewegende
Bauteile, wenn die Hubsäule nicht außer Betrieb
gesetzt ist.
Vor Instandhaltungs- und Reinigungsarbei-
ten muss das Hubsäulensystem spannungsfrei
geschaltet werden!
Trennen Sie das Stromversorgungskabel vom
Stromnetz und sichern Sie dieses gegen unbeab-
sichtigtes Wiedereinschalten.
26
D
HS
M1
M2
M3

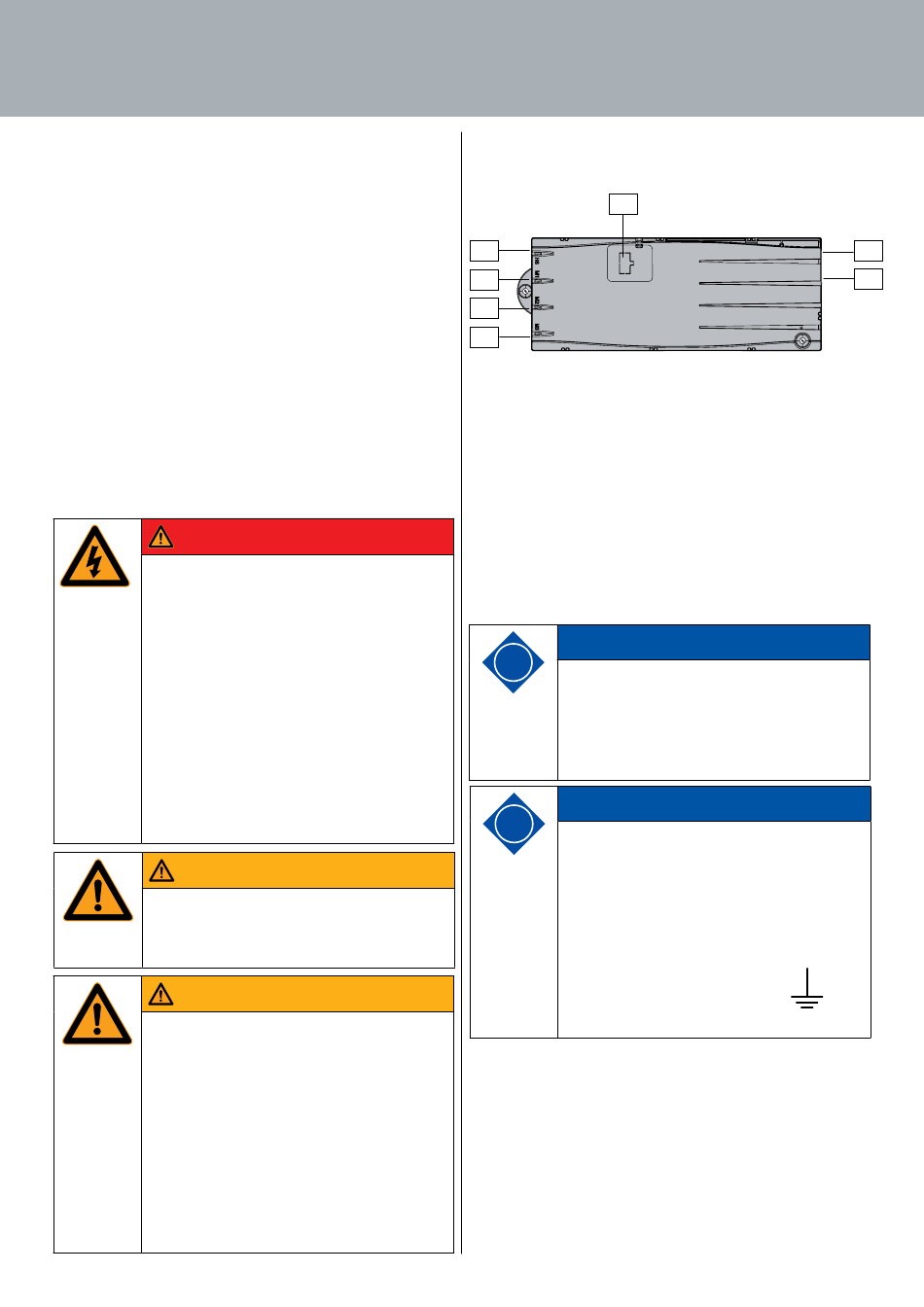

Abb. 32: Buchsen an der Steuerung
· M1: Motor-/Hubsäulenbuchse 1
· M2: Motor-/Hubsäulenbuchse 2
· M3: Motor-/Hubsäulenbuchse 3
· D: Logic Connector DATA für Sensoren und Kaskadierung
· HS: Handschalterbuchse
· P: Netzbuchse
· F: Kabelschuh für Erdung des Tischrahmens
(6,3 mm x 0,8 mm Kabelschuh)
Hinweis
i
Das Anstecken selbstgebauter Produkte an die
Steuerung ist untersagt! Nur vom Hersteller frei-
gegebene Komponenten verwenden, da es sonst
zu Beschädigung oder Zerstörung des Gerätes
kommen kann!
Hinweis
i
Der Kabelschuh (F) neben der Netzbuchse wird
als Funktionserdung verwendet. Der Anschluss
wird z. B. dazu verwendet, um elektrostatische
Entladungen vom elektrisch höhenverstellbaren
Tisch abzuleiten. Der Anschluss kann nicht die
Aufgabe eines Schutzleiters übernehmen!
Der Kabelschuh ist mit dem Symbol
der Gehäuseoberseite markiert.
F
P
an
