5. Transport und Montage
5.2.3.2 Montage Handschalter LegaDrive Touch Basic

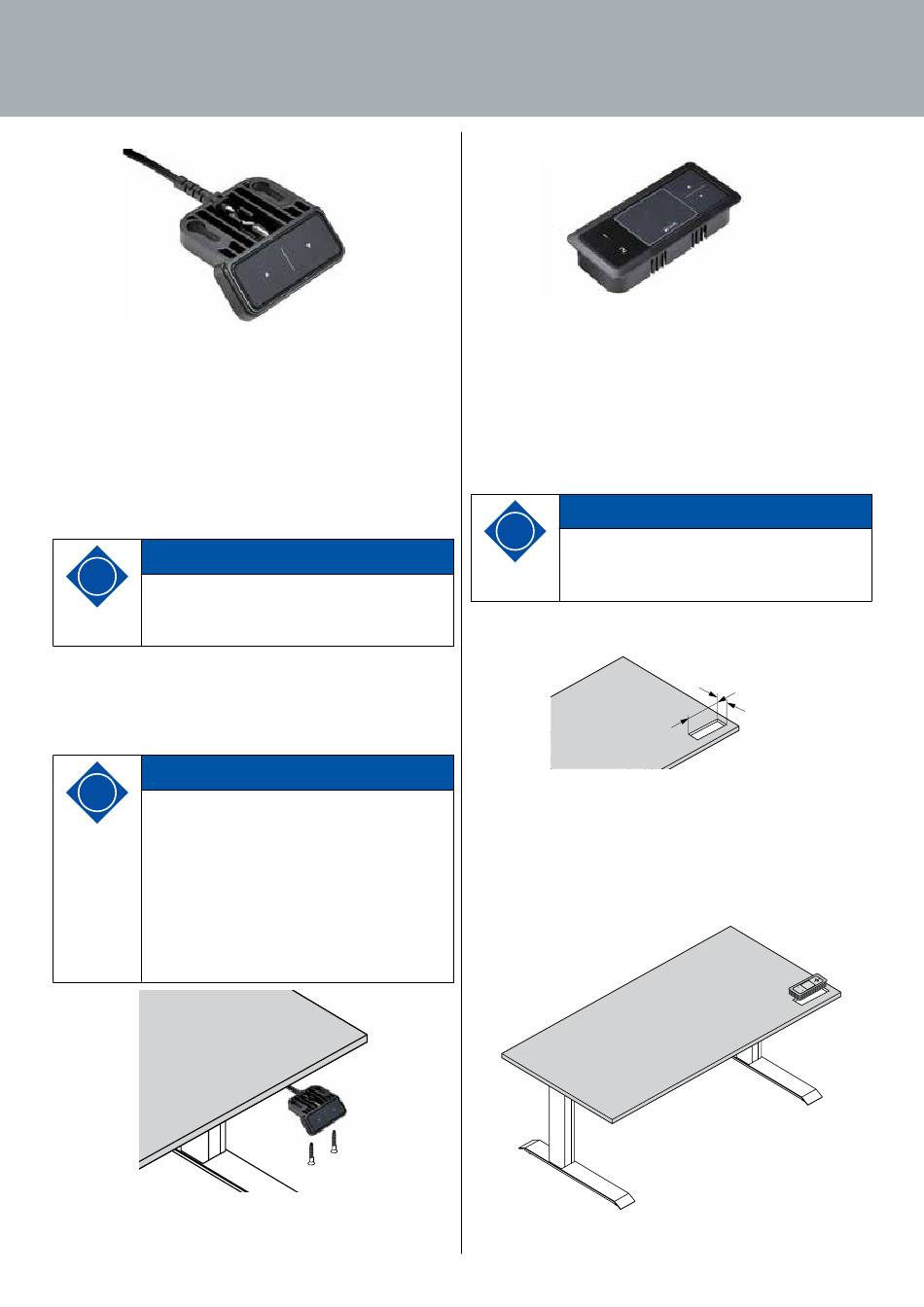

Abb.17: Handschalter LegaDrive Touch Basic
Montieren Sie den Handschalter unter der Tischplatte. Zur
Montage benötigen Sie folgendes Werkzeug:
· 1 x Schraubendreher
Zur Montage des Handschalters LegaDrive Touch Basic unter
der Tischplatte gehen Sie wie folgt vor:
1. Packen Sie den Handschalter aus.
Hinweis
i
Entsorgen Sie das Verpackungsmaterial umwelt-
gerecht (Kunststofffolie zum
Kunststoffmüll, Karton zum Papiermüll)!
2. Positionieren Sie den Handschalter an der gewünschten
Stelle unter der Tischplatte. Beachten Sie dabei, dass der
Handschalter leicht und komfortabel erreichbar sein sollte.
3. Befestigen Sie den Handschalter mit 2 Schrauben.
Hinweis
i
Folgende Schraubentypen sind für die Befesti-
gung des Handschalters LegaDrive Touch Basic
zu verwenden:
- Zylinderkopfschrauben
- Rundkopfschrauben
- Flachkopfschrauben
Maximaler Gewindedurchmesser: 4 mm
Maximaler Kopfdurchmesser: 7,3 mm
Abb. 18: Handschalter LegaDrive Touch Basic am Beispieltisch
anbringen
5.2.3.3 Montage Handschalter LegaDrive Touch Inlay
Abb. 19: Handschalter LegaDrive Touch Inlay
Montieren Sie den Handschalter an einer geeigneten Position
in der Tischplatte.
Zur Montage des Handschalters LegaDrive Touch Inlay in der
Tischplatte gehen Sie wie folgt vor:
1. Packen Sie den Handschalter aus.
Hinweis
i
Entsorgen Sie das Verpackungsmaterial umwelt-
gerecht (Kunststofffolie zum
Kunststoffmüll, Karton zum Papiermüll)!
2. Bohren / Fräsen Sie ein Montageloch. Das Fräsbild ist
unten abgebildet.
Abb. 20: Fräsbild zum Einbau des Handschalters LegaDrive Touch
Inlay mit Gummilamellen
3. Stecken Sie den Handschalter von oben in die Tischplatte
in das zuvor gebohrte Loch. Der Einbau erfolgt ohne zusätzli-
che Schrauben, die Gummilamellen halten den Handschalter
in Position.
Abb. 21: Handschalter LegaDrive Touch Inlay am Beispieltisch
anbringen
39,2 mm
93 mm
