5. Transport und Montage
5.2.2 Steuerung montieren
Montieren Sie die Steuerung an der Unterseite der Tischplatte.
Zur Montage benötigen Sie folgendes Werkzeug:
· 1 x Schraubendreher,
· 1 x Bleistift,
· 1 x Bohrmaschine mit Bohrer (zum Vorbohren).
Zur Montage der Steuerung gehen Sie wie folgt vor:
Hinweis
i
Der Hersteller empfiehlt die Montage mit Hilfe
der Bohrschablone. Die Bohrschablone finden Sie
im Anhang dieser Betriebs- und Montageanlei-
tung.
1. Positionieren Sie die Steuerung / Bohrschablone an der
gewünschten Stelle an der Tischplatte.
2. Markieren Sie die Bohrlöcher mit einem Bleistift.

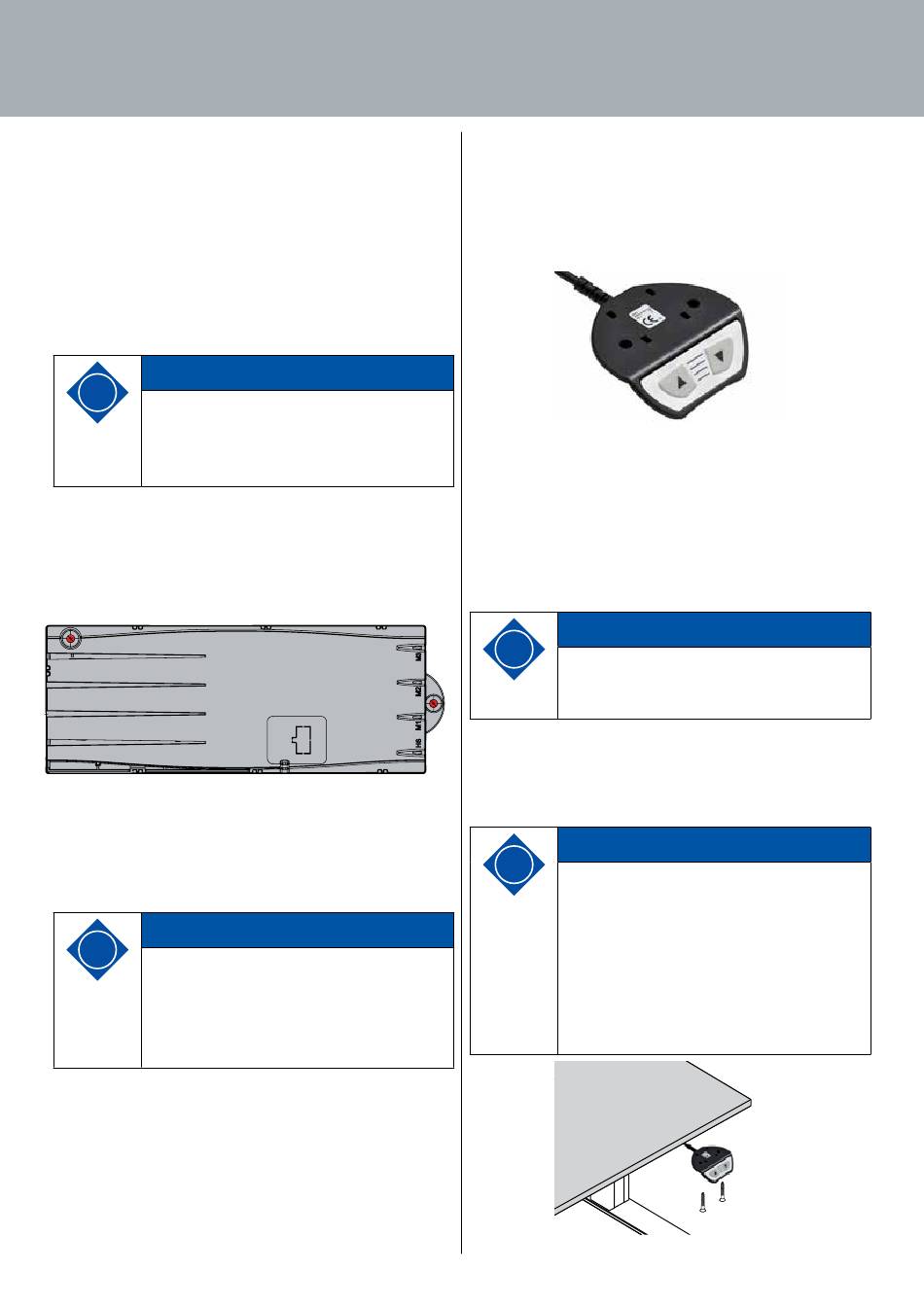

Abb. 14: Befestigungspunkte an der Steuerung
3. Bohren Sie diese zwei Bohrstellen vor.
4. Befestigen Sie die Steuerung mit zwei Schrauben an den
vorgebohrten Stellen.
Hinweis
i
Der Hersteller schlägt Linsenkopfschrauben 4
x 20 mm vor. Die Länge der Schraube muss zur
Tischplattendicke passen. Das Anziehdrehmo-
ment ist abhängig vom Material der Tischplatte,
sollte aber 2 Nm nicht überschreiten.
22
5.2.3 Handschalter montieren
Je nach verwendetem Handschalter sind folgende Anweisungen
zur Montage zu befolgen:
5.2.3.1 Montage Handschalter LegaDrive Basic
Abb. 15: Handschalter LegaDrive Basic
Montieren Sie den Handschalter unter der Tischplatte. Zur
Montage benötigen Sie folgendes Werkzeug:
· 1 x Schraubendreher
Zur Montage des Handschalters LegaDrive Basic unter der
Tischplatte gehen Sie wie folgt vor:
1. Packen Sie den Handschalter aus.
Hinweis
i
Entsorgen Sie das Verpackungsmaterial umwelt-
gerecht (Kunststofffolie zum
Kunststoffmüll, Karton zum Papiermüll)!
2. Positionieren Sie den Handschalter an der gewünschten
Stelle unter der Tischplatte. Beachten Sie dabei, dass der
Handschalter leicht und komfortabel erreichbar sein sollte.
3. Befestigen Sie den Handschalter mit 2 Schrauben.
Hinweis
i
Folgende Schraubentypen sind für die Befes-
tigung des Handschalters LegaDrive Basic zu
verwenden:
- Zylinderkopfschrauben
- Rundkopfschrauben
- Flachkopfschrauben
Maximaler Gewindedurchmesser: 5 mm
Maximaler Kopfdurchmesser: 9 mm
Abb. 16: Handschalter LegaDrive Basic am Beispieltisch anbringen
