5. Transport und Montage
5.2.3.4 Montage Handschalter LegaDrive Touch Comfort

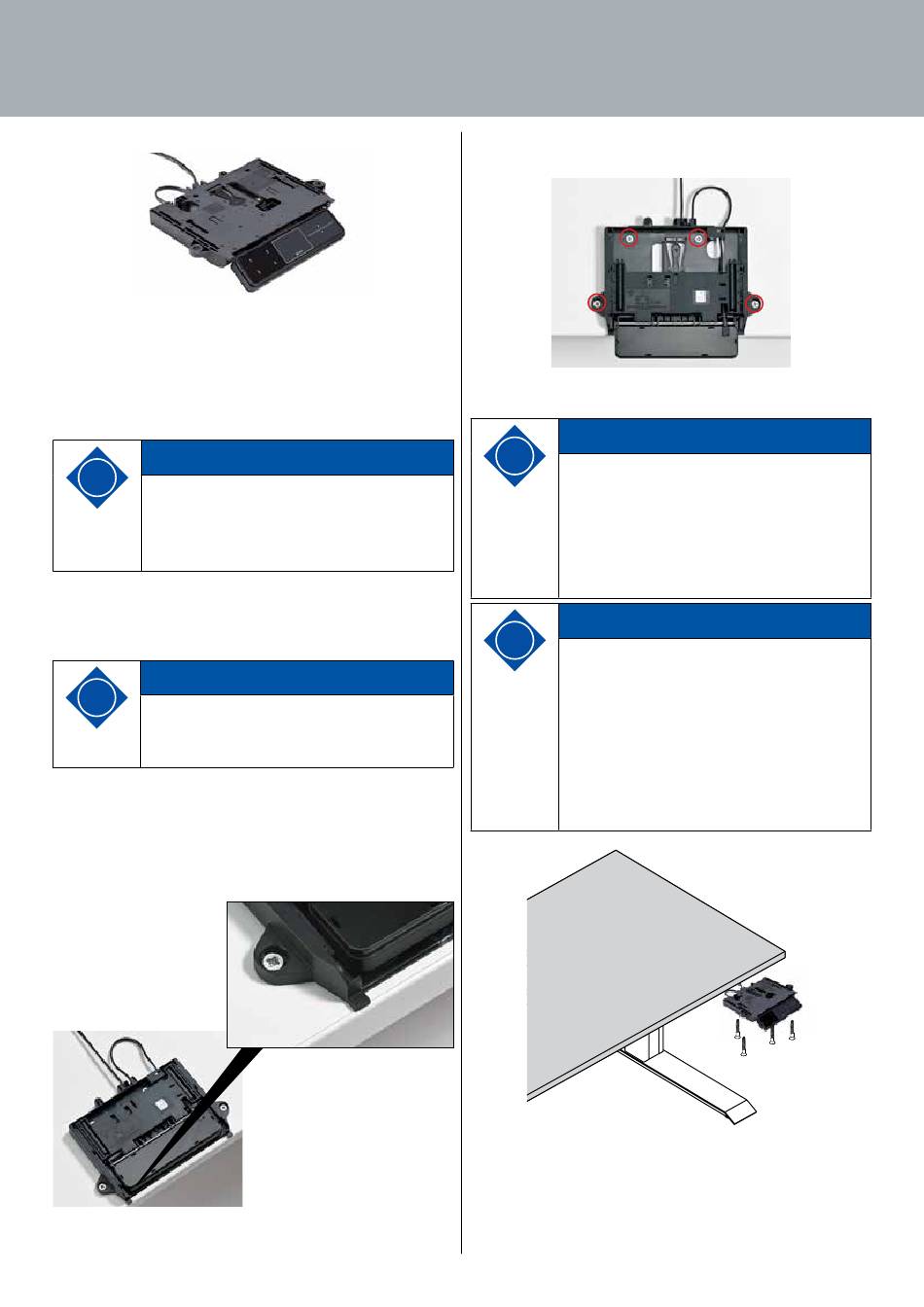

Abb. 22: Handschalter LegaDrive Touch Comfort
Montieren Sie den Handschalter an der Unterseite der Tisch-
platte an einer geeigneten Position. Zur Montage benötigen
Sie folgendes Werkzeug:
· 1 x Schraubendreher
Hinweis
i
Bitte beachten Sie, dass der Handschalter über
eine Push to open Funktion verfügt. Montieren
Sie den Handschalter in ausgefahrener Position
um alle Schraublöcher erreichen zu können.
Zur Montage des Handschalters LegaDrive Touch Comfort
unter der Tischplatte gehen Sie wie folgt vor:
1. Packen Sie den Handschalter aus.
Hinweis
i
Entsorgen Sie das Verpackungsmaterial umwelt-
gerecht (Kunststofffolie zum Kunststoffmüll,
Karton zum Papiermüll)!
2. Positionieren Sie den Handschalter an der gewünschten
Stelle unter der Tischplatte. Beachten Sie dabei, dass der
Handschalter leicht und komfortabel erreichbar sein sollte.
Die Vorderkante des Handschalters sollte dabei nicht über die
Tischkante hinausragen um Sie nicht bei der Arbeit zu behin-
dern.
Abb. 23: Montageposition des Handschalters
LegaDrive Touch Comfort
24
3. Befestigen Sie den Handschalter mit 4 Schrauben. Verwen-
den Sie dazu alle 4 unten gekennzeichneten Schraublöcher.
Abb. 24: Position der Schraublöcher für die Montage des Hand-
schalters LegaDrive Touch Comfort.
Hinweis
i
Der Hersteller empfiehlt die 4 Schraublöcher in
der Tischplatte vorzubohren. Damit wird verhin-
dert, dass sich die Montageplatte beim An-
schrauben des Handschalters verwindet und so
das Aus- und Einfahren des Bedienteils erschwert
oder verhindert.
Hinweis
i
Folgende Schraubentypen sind für die Befes-
tigung des Handschalters LegaDrive Basic zu
verwenden:
- Zylinderkopfschrauben
- Rundkopfschrauben
- Flachkopfschrauben
Maximaler Gewindedurchmesser: 5 mm
Maximaler Kopfdurchmesser: 10 mm
Abb. 25: Handschalter LegaDrive Touch Comfort am Beispieltisch
anbringen
