5. Transport und Montage
5.2.1 Hubsäule montieren
Montieren Sie die Hubsäule an der Kufe und dem Tischplat-
tenträger. Zur Montage benötigen Sie folgendes Werkzeug:
· 1 x Innen-Sechskantschlüssel,
· 8 x Innen-Sechskantschrauben M6 pro Hubsäule.
Hinweis
i
Verwenden Sie M6 Schrauben mit geeigneter
Länge. Beachten Sie dabei die Maximallänge der
Schrauben. Die Schraube soll 8 - 12 mm in die
Säule eingeschraubt werden.
Zur Montage der Hubsäule gehen Sie wie folgt vor:
1. Verbinden Sie jeweils eine Kufe mit einer Hubsäule mittels
vier Innen-Sechskantschrauben.

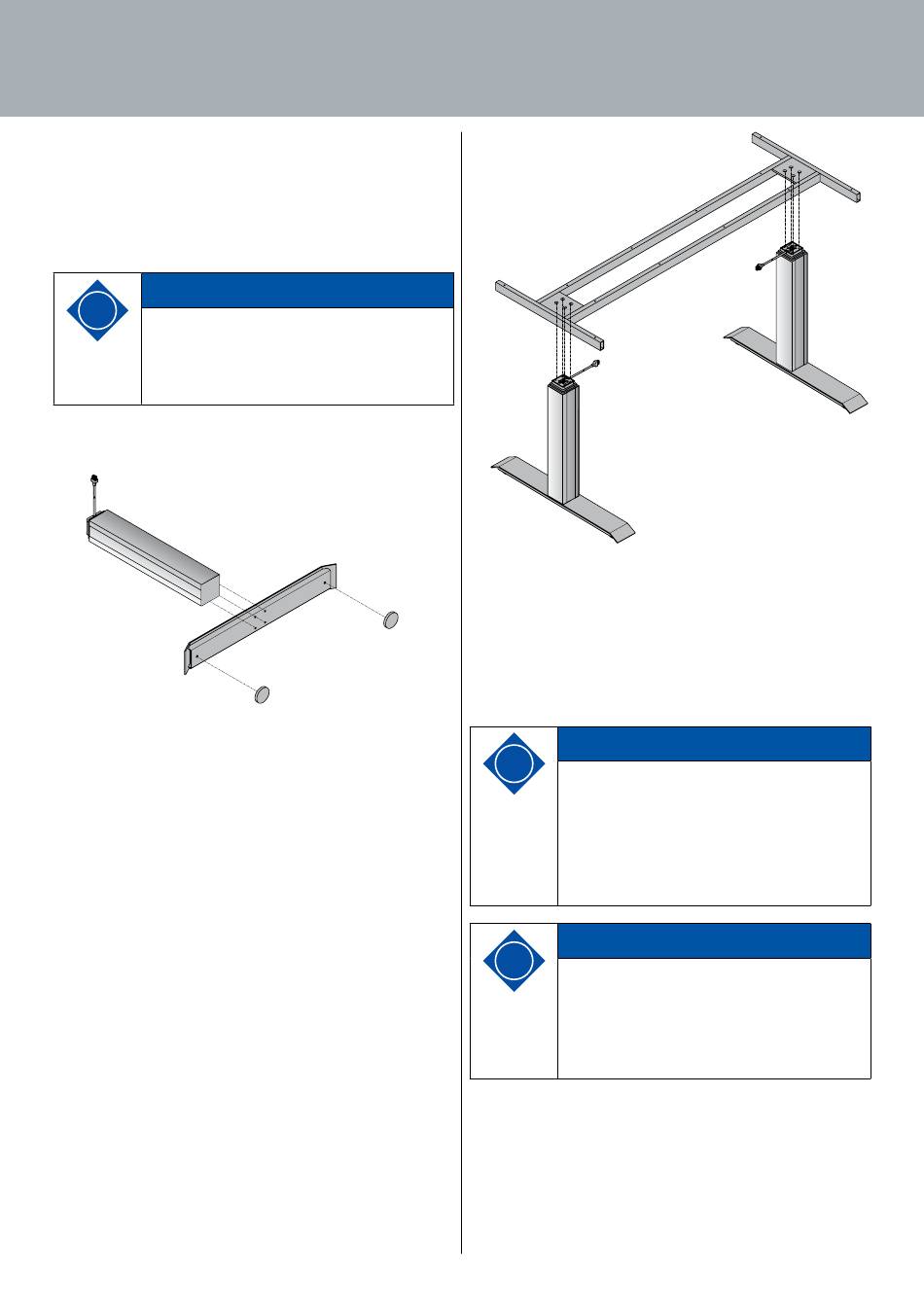

Abb. 12: Hubsäule (Ansicht von unten) an Beispielkufe anbringen
2. Ziehen Sie nun die vier Schrauben pro Hubsäule mittels
Innen-Sechskantschlüssel mit max. 10 Nm fest.
3. Verbinden Sie nun die benötigten Hubsäulen mittels vier
Innen-Sechskantschrauben pro Hubsäule mit dem entspre-
chenden Tischplattenträger.
Abb. 13: Hubsäule (Ansicht von oben) am
Beispieltischplattenträger anbringen
4. Ziehen Sie nun die vier Schrauben pro Hubsäule mittels
Innen-Sechskantschlüssel mit max. 10 Nm fest.
5. Anschließend kann die Tischplatte montiert werden.
Hinweis
i
Für eine ordnungsgemäße und sichere Aufstel-
lung des höhenverstellbaren Tisches ist es unbe-
dingt erforderlich, dass eine ebene Aufstellfläche
und eine ausreichende Tragfähigkeit vorhanden
sind. Unebenheiten der Aufstellfläche müssen
ausgeglichen werden.
Hinweis
i
Werden in einem System Hubsäulen ge-
tauscht, sind zuvor zwingend die Steuerung auf
Werkseinstellungen zurückzusetzen (siehe dazu
Kapitel 7.5.8) und ein manueller Reset (siehe
dazu Kapitel 7.4.4) durchzuführen.
