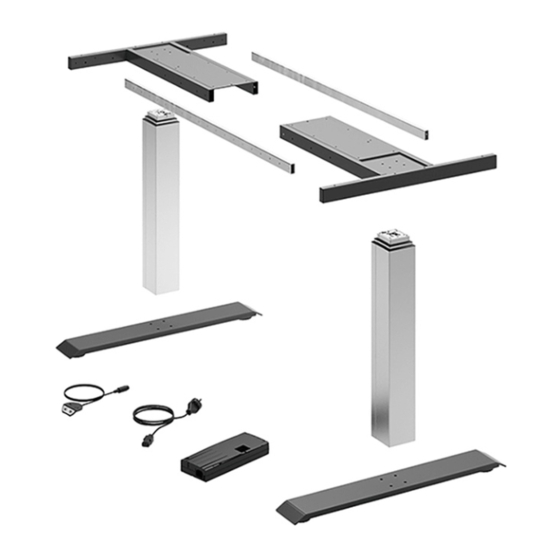

- Seite 1 Ergänzung zur Betriebs- und Montageanleitung Kaskadierung von LegaDrive Steuerungen...
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis 1. Begriffsdefinition Kaskadierung 1.1 Master 1.2 Slave 2. Inbetriebnahme 2.1 Benötigte Komponenten 2.2 Antriebe anschließen 2.3 Handschalter anschließen 2.4 Kaskadierkabel anschließen 2.5 Stromversorgungskabel anschließen 2.6 Erster Reset der Hubsäulen 3. Betrieb des kaskadierten Verbundes 3.1 Änderung des Kaskadierverbundes 3.2 Steuerung auf Werkseinstellungen zurücksetzen (S0-Menü) 4. -
Seite 3: Begriffsdefinition Kaskadierung
1. Begriffsdefinition Kaskadierung Die Kaskadierung ermöglicht durch die Verbindung von bis zu 4 Steuerungen den Betrieb von bis zu 12 synchron laufenden Hubsäulen. In folgender Anleitung werden die Funktionen eines solchen Systems beschrieben. 1.1 Master Der Master eines kaskadierten Systems ist die Steuerung, an der ein Handschalter angeschlossen ist. -
Seite 4: Inbetriebnahme
2. Inbetriebnahme 2.2 Antriebe anschließen Hinweis Die Motoren können beliebig auf die Steuerungen verteilt werden. Um ein korrekt funktionierendes System zu erhalten wird empfohlen, diese Anleitung Schritt für Schritt durchzuarbeiten, da es andernfalls zu 2.3 Handschalter anschließen erheblichen Komplikationen kommen kann. Hinweis Sie können den Handschalter an die 7-polige Handschalterbuchse (HS) einer beliebigen Steuerung, die im Betrieb als Master agieren... -
Seite 5: Kaskadierkabel Anschließen
2. Inbetriebnahme 2.4 Kaskadierkabel anschließen 2.5 Stromversorgungskabel anschließen Verbinden Sie Ihre Steuerungen mit Hilfe des dafür vorgesehenen Bevor Sie alle Steuerungen mit Strom versorgen, vergewissern Kaskadierkabels am Logic Connector DATA um einen Betrieb im Sie sich, dass die vorhergehenden Schritte korrekt durchgeführt Verbund zu ermöglichen. -
Seite 6: Erster Reset Der Hubsäulen
Werkszustand gebracht werden (S0-Menü). Am Display wird nun die aktuelle Tischplattenposition angezeigt. Hinweis Weitere Funktionen des Handschalters entneh- men Sie bitte dem Dokument Betriebs- und Montageanleitung LegaDrive. Hinweis Es dauert ca. 5 Sekunden bis die Hubsäulen mit der Resetfahrt beginnen. -
Seite 7: Betrieb Des Kaskadierten Verbundes
Ziehen Sie bei Gewitter oder bei längerer Ab- wesenheit das Stromversorgungskabel aus der Steckdose! Andernfalls könnten Geräteschäden durch netzbedingte Überspannung entstehen. Hinweis Die Funktionen der LegaDrive Steuerung finden Sie in der Bedienungsanleitung Betriebs- und Montageanleitung LegaDrive. Folgende Features werden in den einzelnen Betriebsarten unter- stützt:... -
Seite 8: Änderung Des Kaskadierverbundes
3. Betrieb des kaskadierten Verbundes 3.1 Änderung des Kaskadierverbundes Ziehen Sie das Netzanschlußkabel heraus und stecken es nach ca. 5 Sekunden wieder ein. Sollte es nötig sein, innerhalb eines Kaskadierverbundes eine Die Steuerung wird auf Werkseinstellungen zurück gesetzt. oder mehrere Steuerungen zu tauschen so ist folgende Vorge- Die Steuerung befindet sich nun im selben Zustand wie vor hensweise zu beachten: der Erstinbetriebnahme. -
Seite 9: Kollisionserkennung
4. Kollisionserkennung Auch beim Betrieb eines kaskadierten Verbundes mit mehre- ren Steuerungen ist die integrierte Kollisionserkennung ISP (= Intelligent System Protection) aktiv. Gefahr Gefahr! In Ausnahmefällen kann trotz der Kollisionser- kennung ISP Quetschgefahr bestehen, da für die Motorabschaltung nicht nur die Steuerung, son- dern auch das Zusammenwirken von Mechanik und Elektronik verantwortlich ist! Außerdem wird die Abschaltempfindlichkeit durch die Mecha-... -
Seite 10: Anhang
5. Anhang 5.1 Beispiele möglicher Konfigurationen 5.1.1 Verbund mit 2 Steuerungen Compact-e-2 und 4 Hubsäulen Für einen Kaskadierverbund mit 2 Steuerungen kann das kurze Kaskadierkabel mit 2 Steckern verwendet werden. Steuerung 1 (Master) Hand- Kaskadierkabel,kurz schalter Hubsäule 1 Hubsäule 2 Steuerung 2 (Slave) Hubsäule 1... -
Seite 11: Verbund Mit 2 Steuerungen
5. Anhang 5.1.2 Verbund mit 2 Steuerungen Compact-e-3 und 6 Hubsäulen Für einen Kaskadierverbund mit 2 Steuerungen kann das kurze Kaskadierkabel mit 2 Steckern verwendet werden. Steuerung 1 (Master) Hand- Kaskadierkabel,kurz schalter Hubsäule 1 Hubsäule 2 Hubsäule 3 Steuerung 2 (Slave) Hubsäule 1 Hubsäule 2... - Seite 12 5. Anhang 5.1.3 Verbund mit 3 Steuerungen Compact-e-3 und 9 Hubsäulen Für einen Kaskadierverbund mit 3 oder 4 Steuerungen ist das lange Kaskadierkabel mit 3 Anschlüssen zu verwenden. Steuerung 1 (Master) Hand- Kaskadierkabel 1 schalter Hubsäule 1 Hubsäule 2 Hubsäule 3 Steuerung 2 (Slave) Kaskadierkabel 2...
-
Seite 13: Abbildungen
5. Anhang 5.2 Abbildungen 5.2.1 Kurzes Kaskadierkabel Abbildung 4: Kurzes Kaskadierkabel mit 2 Steckern Die 2 Stecker dienen der Verbindung von 2 Steuerungen über den Logic Connector DATA, um diese in einem kaskadierten Verbund zu verwenden. 5.2.2 Kaskadierkabel mit 3 Anschlüssen ... -
Seite 14: Verbundene Kaskadierkabel
Hinweis Eine vollständige Liste von Fehlermeldungen finden Sie im Dokument Betriebs- und Monta- geanleitung LegaDrive. Wichtig: Wird in den Behebungsmaßnahmen ein Ab- und Anstecken (gleichbedeutend mit dem Aus- und Einschalten) einer Steuerung vorge- Abbildung 6: 4 verbundene Kaskadierkabel schlagen, so ist dies im kaskadierten Verbund mit ... - Seite 16 Paul Hettich GmbH & Co. KG Vahrenkampstr. 12-16 32278 Kirchlengern Betriebsanleitung BlueMax Mini Modular Operating manual BlueMax Mini Modular Instructions de service BlueMax Mini Modular...
